5) Afilado de buriles para roscas cuadradas en afiladora universal
Sistema de Bibliotecas SENA
Sistema de Bibliotecas SENA
Elaborado por Pedro H. Sánchez C. Instructor máquinas herramienta Regional Boyacá Revisión Mario Ojeda Técnica Pedagógica Profesor Asesor Digeneral Revisión Técnica Luis Gómez Instructor máquinas herramienta Centro Colombo Alemán Barranquilla Artes Marlene Zamora C. Impresión San Martín Obregón y Cía. Cervantes Impresores Primera edición Mayo de 1990
Actividad No. 1 ................................................................................ 6 -Buriles para rosca cuadrada ...................................................... 6 -Cálculo de las dimensiones de una cuchilla ......................... 9 -Rosca cuadrada varias hélices (Pasos grandes) ................... 10 - Prueba No. 1 ................................................................................ 16 Actividad No. 2 .............................................................................. 18 - Defectos del afilado ................................................................. 18 - Prueba No. 2 ................................................................................ 19 Actividad No. 3 ............................................................................... 20 - Galgas para control afilado de buriles para roscar ............ 20 -Prueba No. 3 ................................................................................. 22 Actividad No. 4 ............................................................................... 24 - Hacer filo recto frontal (Herramienta prismática) ............... 24 - Prueba No. 4 ................................................................................ 33
Dado el plano de un buril para rosca cuadrada y una ruta de trabajo en la cual se especifica el orden operacional para el desarrollo del afilado, usted deberá completarla, escribiendo ordenadamente y sin error los pasos, equipo y materiales que se requieren para llevar a cabo cada una de las operaciones indicadas. Con el fin de lograr el objetivo terminal, usted deberá completar satisfactoriamente las etapas que aparecen a continuación: 1. Clasificar materiales y buriles para rosca cuadrada. 2. Describir defectos en el afilado. 3. Describir el uso de la afiladora universal y accesorios para afilar buriles. 4. Describir el uso-montaje y rectificado de la muela. 5. Describir el uso de las galgas. 6. Describir ordenadamente el proceso de ejecución del afilado de buriles para rosca cuadrada en afiladora universal.
Clasificar materiales y buriles para roscas cuadradas.
BURILES PARA ROSCA CUADRADA

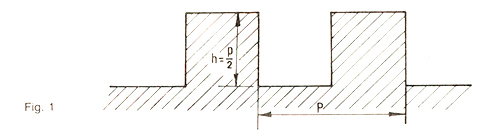

Forma del filete de la rosca:
Es engendrado por el enrollamiento, en hélice, de un perfil de sección
cuadrada, uno de cuyos lados apoya sobre el cilindro generador.

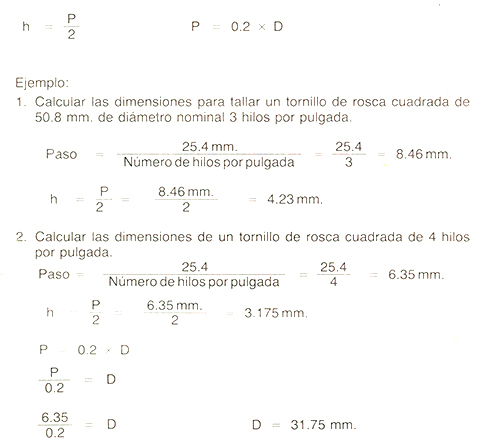

Cálculo de dimensiones:.

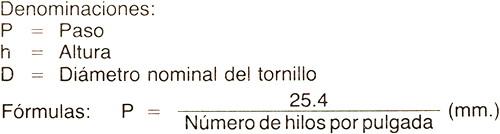

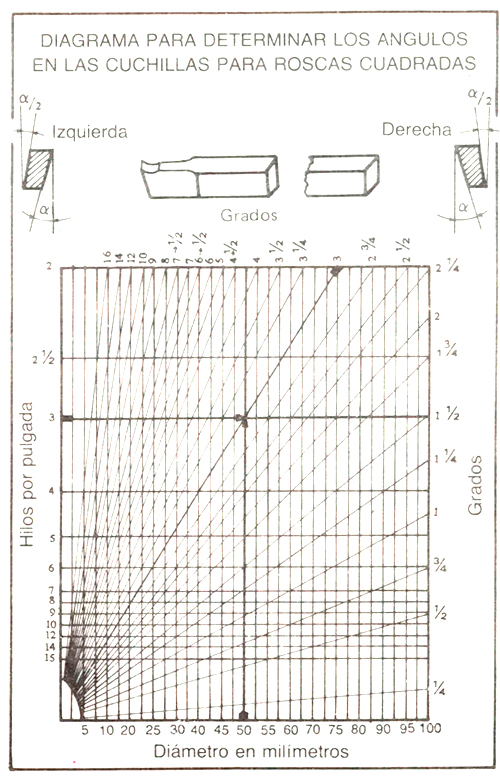

Datos para determinar el perfil de la herramienta
Tomado de "Máquinas y Cálculos de Taller". A.L. Casillas
Ejemplo: Para un diámetro nominal de 50 mm. el tornillo debe tener 3
hilos por pulgada y el ángulo de incidencia del buril debe tener 3°
agregándole el valor de la incidencia normal Ej: 3° + 6° = 9°.
Calculo de las dimensiones de una cuchilla

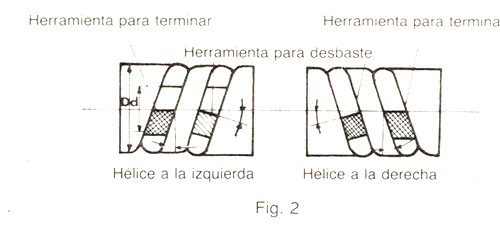

a. Para tallar un tornillo de rosca cuadrada se utiliza una cuchilla tal
como se representa en la figura, cuya anchura es igual a la mitad del
paso del filete y con una inclinación de un ángulo igual al de la
hélice del filete (Fig. 2).
El ángulo depende del diámetro del tornillo y del paso de la hélice.

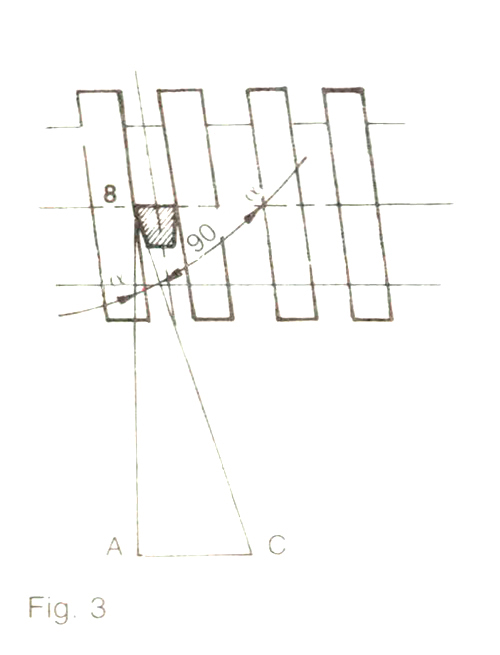

Puede obtenerse gráficamente dibujando un triángulo ASC (Fig. 3)
en el cual el cateto AS es el desarrollo del círculo exterior del
tornillo y el otro cateto AC es el paso. El ángulo es el ángulo
buscado. Cuando la cuchilla se monta con el filo paralelo a las
generatrices, tendrá como máximo el ángulo complementario que
puede medirse mediante un transportador o con plantilla.
b. Tornillo de paso largo con varios filetes:
Si se pretende que la sección del filete, según un plano normal a la
hélice, sea un cuadrado, el tornillo no podrá tallarse de una manera
rigurosamente exacta con una herramienta cuyo ancho sea igual al
paso dividido por el doble del número de filetes y montándose de
manera que su filo sea paralelo a las generatrices de la pieza.
Al ir penetrando la cuchilla normalmente a estas generatrices, en las
sucesivas pasadas. Hasta llegar al fondo de la rosca, va engendrando
superficies helicoidales de inclinaciones distintas, cuyo ángulo respecto al
eje del
cilindro disminuye a medida que la herramienta se aproxima al eje
de giro.
A consecuencia de esto resulta que el paso normal (medido perpendicularmente
a las hélices) es más pequeño en la raíz del filete que en la
cresta del mismo, por lo que su espesor también será menor en la parte
interior que en la exterior. Todo ello naturalmente en el supuesto de que
la cuchilla es de ancho constante y su filo es paralelo al eje de giro. Para
tornillos de pequeño paso, la aproximación es suficiente no pudiéndose
admitir para el caso de tornillos de paso grande, pues la disminución de
sección del filete resultaría peligrosa para su resistencia.
1. Tomado de herramientas y cortes.
E. Blanpain.

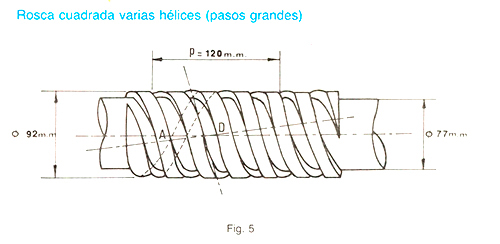

Ejemplo: Se desea roscar un tornillo de 4 filetes (4 entradas) con un paso
de 120 mm. Cuyo diámetro exterior es de 92 mm. Y el interior de 77 mm.
Con una cuchilla preparada y montada como indica la figura 2.

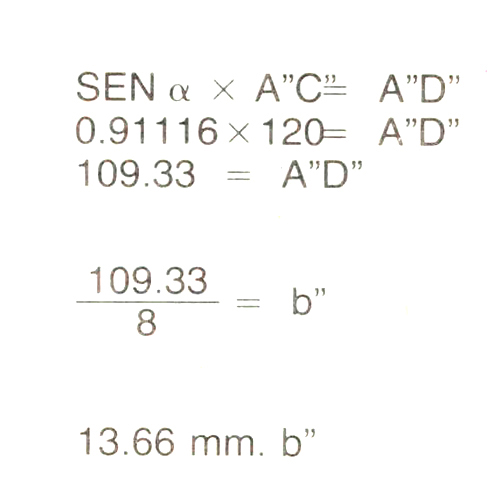

Se calcula la diferencia de espesores de un filete, medidos sobre la normal
AD a la hélice en el fondo y en la cresta, figura 5.

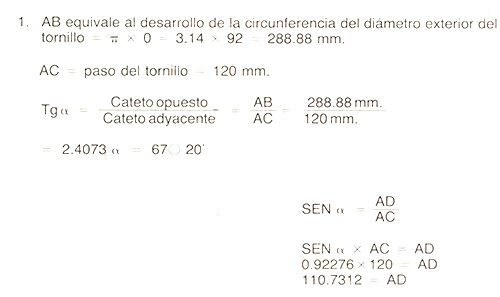

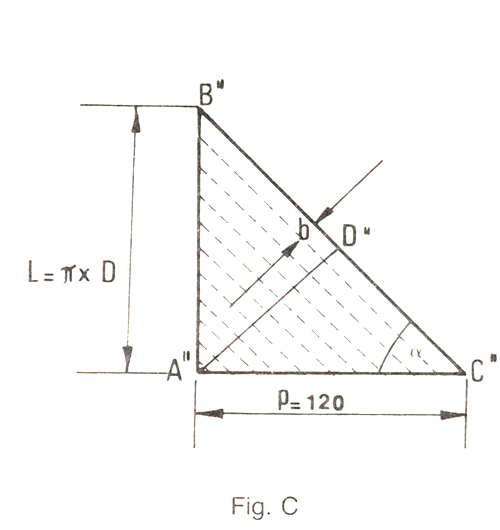

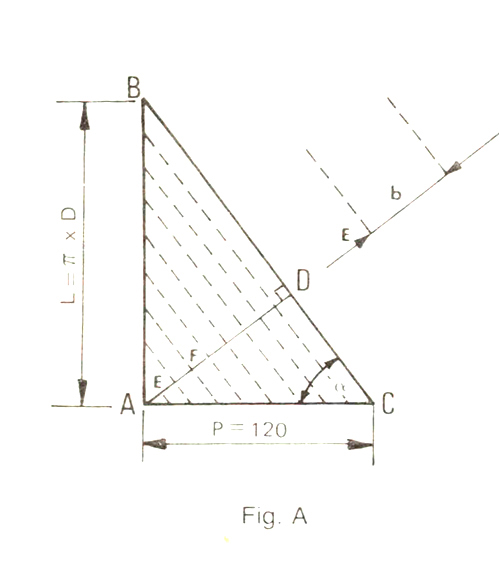

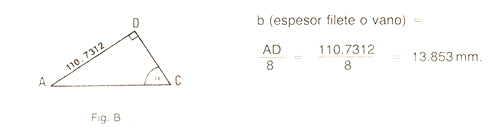

Para esto se dibuja un triángulo rectángulo en el cual el cateto AC es igual
al paso y el otro cateto AB es igual al desarrollo de la circunferencia, del
fondo de la rosca o de la periferia b espesor del filete.
Por el vértice a del ángulo recto se traza la normal AD (perpendicular) a la
hipotenusa BC.
Esta altura AD se divide en tantas partes iguales como el doble del número
de entradas del tornillo (para este caso _A_D_ = EF = b) 4 x 2 medida del
espesor o del vano del filete, ya sea en el fondo o en la cabeza, según que
la circunferencia desarrollada corresponda al diámetro exterior o interior
del tornillo.

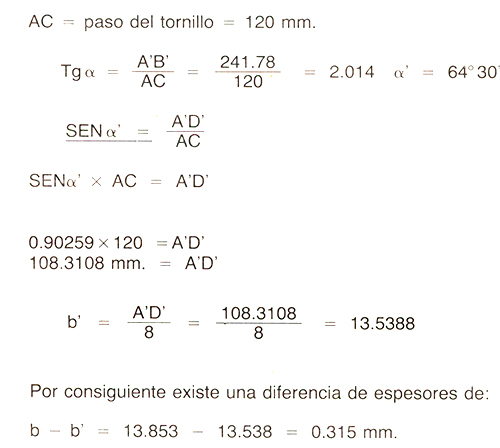

2. Calcúlenos ahora el espesor del filete o vano correspondiente al
fondo de la rosca (diámetro interior) 77 mm.
Longitud de la circunferencia diámetro interior = TI X O = 3.14 x 77 =
241.78 mm. = (A'B')
De lo anterior se desprende que la cuchilla no deberá tener un ancho
constante; sino que aportará una forma sensiblemente trapezoidal, tanto
más acusada cuanto mayor sea el paso. Además para que trabaje en
buenas condiciones, es preciso que su filo sea normal a su trayectoria,
esto es, que esté montada con una cierta inclinación respecto al eje del
tornillo. En caso contrario la cuchilla corta mal el material, no se corta se
arranca y el flanco del filete no queda liso, sino resaltado pues el ángulo
formado por el flanco del filete y la cara superior de la cuchilla es obtuso
en el lado derecho y agudo en el izquierdo lo cual hace que la cuchilla sea
más frágil, además, la viruta no puede desprenderse correctamente lo que
origina arranques de material en el fondo de la rosca.

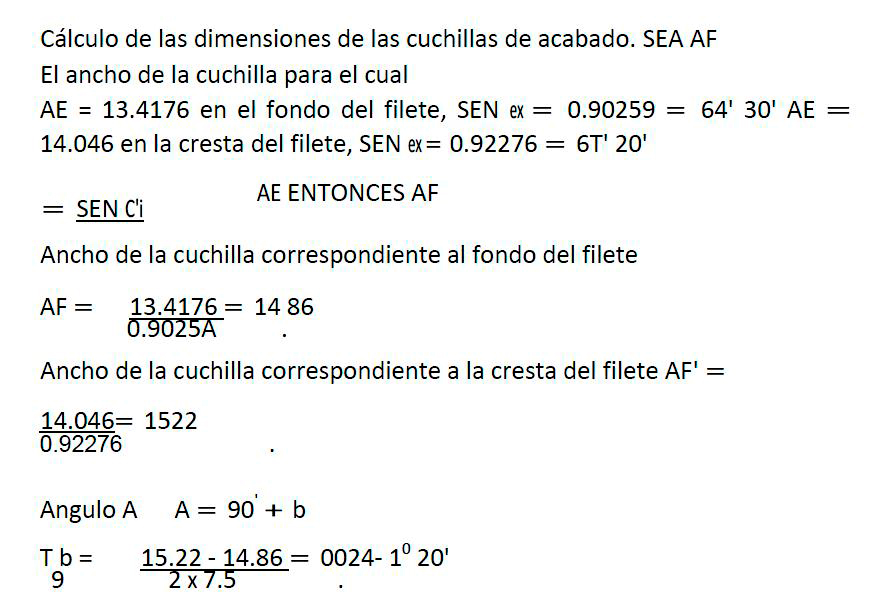

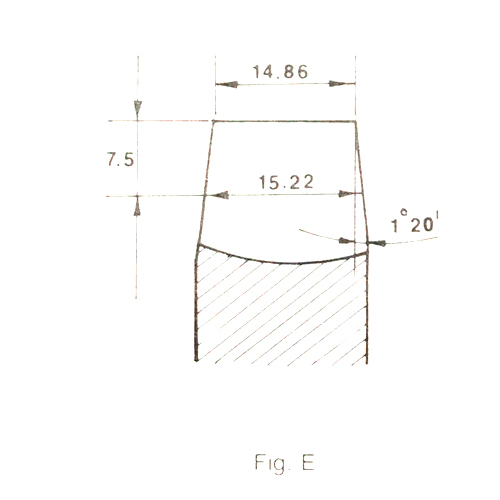

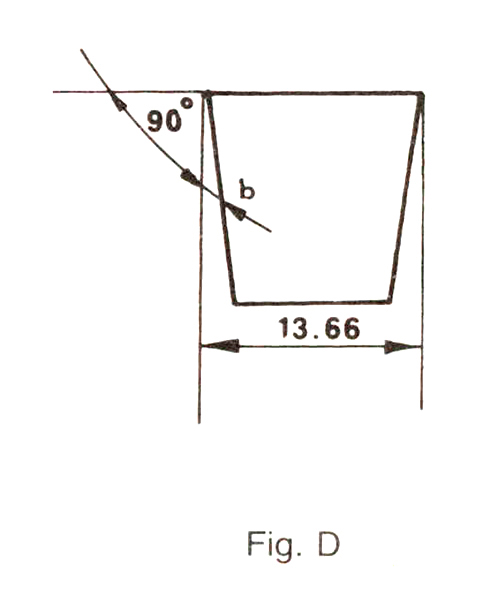

c. Cálculo de las dimensiones de la cuchilla:

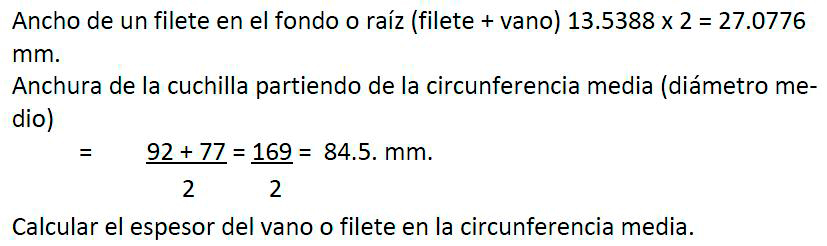

Ancho del filete en la superficie (filete + vano).
Ancho del vano en el fondo raíz de la rosca o ancho de la punta de la
cuchilla.
27.0776 - 13.66 = 13.4176 mm.
Ancho del vano de la periferia o ancho de la cuchilla en su parte posterior.
27.706 - 13.66 = 14.046 mm.

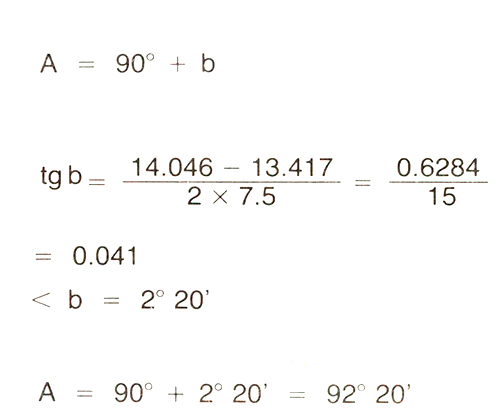

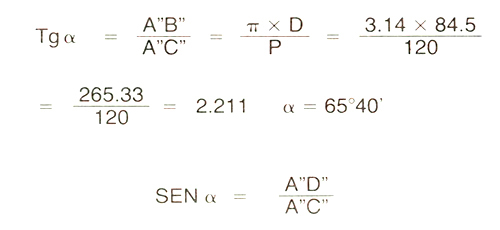

Cálculo del ángulo a (vértices de los filos de la cuchilla para labrar el
tornillo).
Afilado de buriles para rosca cuadrada en afiladora universal PRUEBA No. 1 Marque con una X la respuesta correcta: 1. Si el diámetro de un tornillo de rosca cuadrada es de 60 mm. el paso es de: a. 10 mm. b. 11 mm. c. 12 mm. d. 13 mm. 2. Un tornillo de rosca cuadrada tiene 5 hilos por pulgada, el diámetro nominal es de: a. 5.08 mm. b. 50.8 mm. c. 2.54 mm. d. 25.4 mm. 3. Un tornillo de rosca cuadrada tiene 6 hilos por pulgada, la altura del hilo o filete es de: a. 2.11 mm. b. 3.11 mm. c. 4.11 mm. d. 5.11 mm. 4. El valor de la circunferencia exterior de un tornillo de diámetro nominal de 76.2 mm. es de: a. 340.266 mm.
b. 239.268 mm. c. 240.268 mm. d. 230.266 mm. 5. El valor de la circunferencia del diámetro medio de un tornillo cuyos diámetros exterior e interior son de 84 a 78 mm. respectivamente es de: a. 25.434 mm. b. 25.000 mm. c. 254.34 mm. d. 2543.4 mm. 6. Calcular las dimensiones de una cuchilla para tallar una rosca cuadrada de 3 entradas cuyo diámetro exterior es de 100 mm. diámetro interior 84 mm. ancho de un filete en la periferia (filete -+- vano) 37.362 mm. ancho de un filete en el fondo o raíz (filete + vano) 36.408 mm. a. Ancho de la punta de la cuchilla = b. Ancho parte posterior de la cuchilla =
Describir defectos del afilado

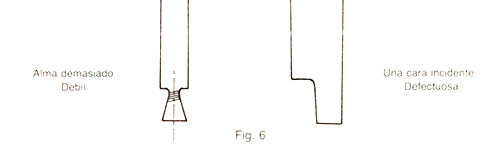

DEFECTOS DEL AFILADO
a. Ángulos de afilado mayor o menor del establecido.
b. Para rosca de paso grande el ancho de la cuchilla en el fondo o raíz y
cresta mayor o menor.
c. Ancho de la cuchilla para rosca de una sola hélice o entrada mayor o
menor.
d. Acabado de las caras incidentes defectuosas y cuando se utilice buril
para el desbaste la cara de ataque.
e. Quemaduras.
f. Fisuras.
Afilado de buriles para rosca cuadrada en afiladora universal
PRUEBA No. 2
1. Las características de la máquina afiladora universal son:

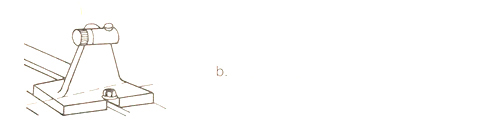

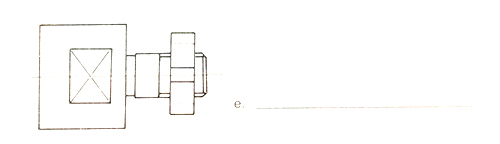

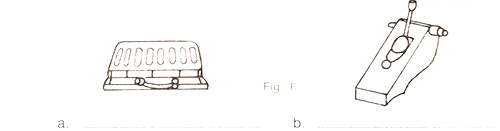

2. Identificar los siguientes accesorios de las máquinas
afiladoras de herramientas:
3. Anotar el nombre de los accesorios utilizados en el afilado de
buriles
Describir el uso de las galgas.

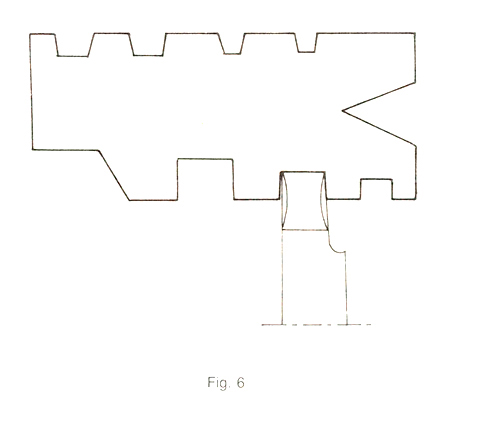

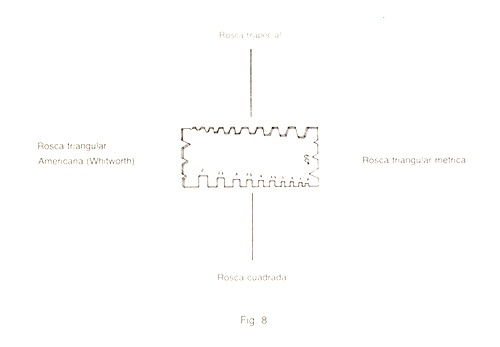

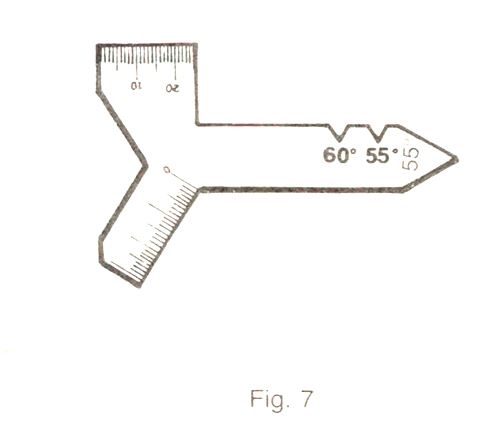

GALGAS PARA CONTROL AFILADO DE BURILES PARA ROSCAR
Estos dos tipos de galgas tienen varios usos, como son: verificar exactitud
en el espesor del filo cortante para rosca cuadrada en diferentes pasos;
verificar el ángulo de filo de los buriles para rosca triangular y verificar
ángulo y espesor del buril para rosca trapecial. Es esta la razón por la cual
se les denominan galgas de uso múltiple.
Conservación:
No deben golpearse, impregnarles una ligera capa de vaselina industrial,
cuando no sean utilizadas y guardarse en un lugar adecuado.
Afilado de buriles para rosca cuadrada en afiladora universal
PRUEBA No. 3
Identificar los accesorios siguientes de la afiladora universal:

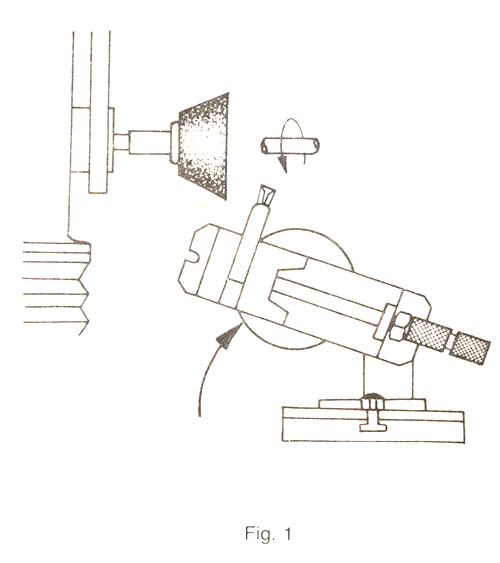

Describir el proceso para el afilado de buriles para rosca cuadrada en afiladora universal de herramientas Hacerlo recto frontal (Herramienta prismática) En tipos de herramientas para cortar, ranurar y abrir roscas cuadradas que tienen dos caras laterales de incidencia es donde se aplica esta operación; para eso se hace necesario el cambio de posición de la herramienta en la prensa para facilitar su afilado. Proceso de ejecución 1. Preparar la máquina para el afilado de la cara lateral derecha. a. Monte y rectifique la muela tipo copa. Precaución Coloque la protección, en caso de rotura de la muela esta retiene los fragmentos proyectados, evitando lesiones. b. Monte la prensa universal y fije la herramienta. c. Prepare la máquina: - Posicione la cara lateral derecha (Fig. 1)
Observación
Para posicionar, coloque la prensa a 0° en el plano vertical y 90° en el
plano horizontal de la prensa; considere el ángulo de incidencia y el
ángulo de inclinación de la cara.
• Desplace la muela verticalmente.
Observación

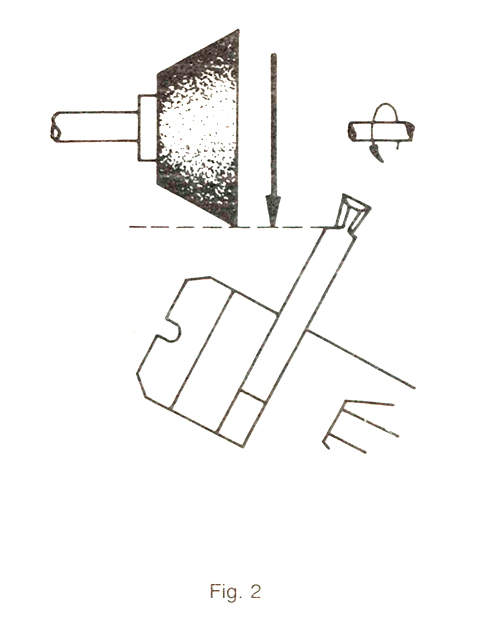

El desplazamiento debe efectuarse hasta que la arista de la parte inferior
de la muela llegue a la dimensión indicada (Fig. 2).
• Limite el curso de la mesa.
• Ponga la máquina en funcionamiento.
Observación
Siempre que ponga la máquina en funcionamiento, observe si las válvulas
están cerradas.
Precaución
Mantenga las manos apartadas de la muela en movimiento, evitando
lesionarse.
• Ponga en contacto la herramienta con la muela.
• Desplace la muela longitudinalmente hasta que la herramienta
quede fuera de la muela.
• Coloque el anillo graduado (o dial) en "O".
2. Rectificar la cara lateral derecha.
a. Rectifique hasta limpiar la cara.
b. Verifique los ángulos obtenidos con calibre (galga) o
goniómetro.
c. Corrija la inclinación de la prensa si es necesario.
Observación
Repita los sub-pasos a, b, hasta obtener los ángulos correctos.
d. Verifique la dimensión indicada.
Observación

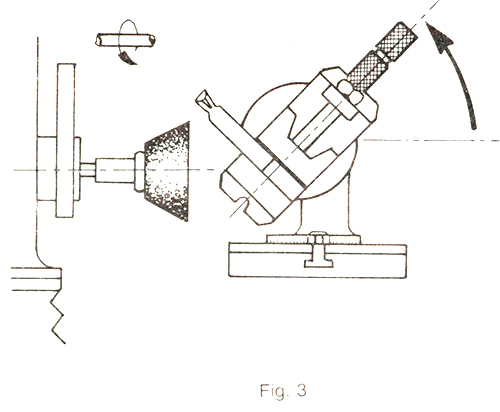

En caso de herramienta a la izquierda, incline la prensa a 45° y rectifique el
chaflán lateral de la herramienta (Fig. 3).
e. Pare la máquina y retire la muela.
3. Posicione la otra cara lateral. a. Retire la herramienta de la prensa. b. Gire la herramienta. Observación Apoye la superficie de referencia de la cara rectificada en la prensa de manera que la cara opuesta quede hacia la muela. c. Fije la herramienta con firmeza. d. Incline la prensa. Observación Para inclinar la prensa considere el ángulo de incidencia y el ángulo de inclinación de la cara. 4. Preparar la máquina para esmerilar la cara lateral izquierda. a. Desplace la muela verticalmente. Observación Tome como referencia para el desplazamiento, la altura de la cara opuesta. b. Limite el curso de la mesa. c. Ponga la máquina en funcionamiento y haga contacto entre la herramienta y la muela. d. Desplace la mesa hasta que la herramienta quede libre de la muela y coloque el anillo graduado (o dial) en "O". 5. Rectificar la cara lateral izquierda. a. Esmerile hasta limpiar la cara. b. Verifique los ángulos obtenidos con calibre o goniómetro y
el espesor
de la punta.
c. Corrija la inclinación de la prensa si es necesario.
Observación
Repita los sub-pasos a, b, hasta obtener los ángulos correctos.
d.Rectifique hasta obtener la medida del espesor.
Observación
En caso de herramienta a la derecha incline la prensa a 45° y rectifique el
chaflán de la herramienta.
6. Preparar la máquina para rectificar la cara de ataque.

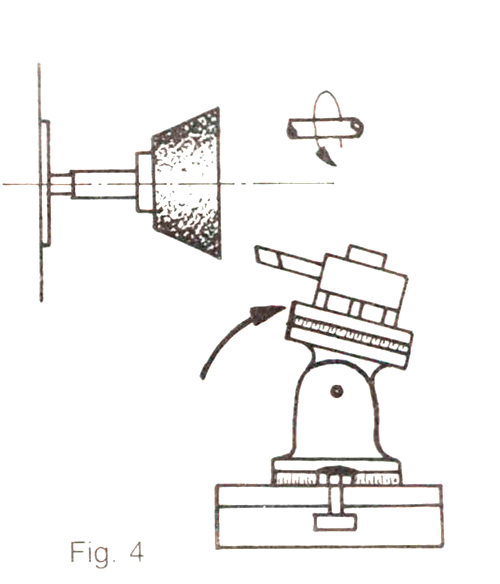

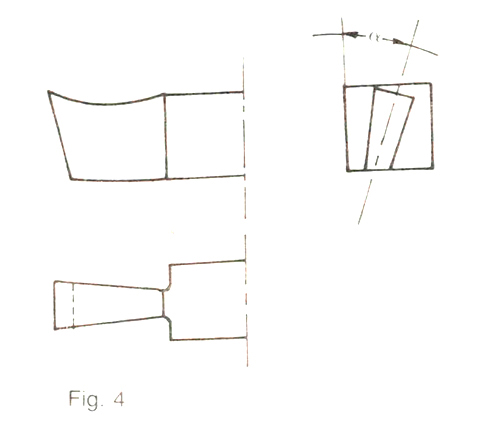

a. Posicione la cara de ataque (Fig. 4)
Observaciones
1. Para posicionar, gire el conjunto de la prensa a 90° en su plano
horizontal y tome como referencia la posición anterior.
2. Desplace la prensa en su plano vertical para obtener el ángulo de
salida y ataque.
b. Desplace la muela verticalmente.
Observación Tome como referencia para desplazar, la altura de las caras laterales. c. Limite el curso de la mesa y haga contacto entre la herramienta y la muela. d. Desplace la mesa hasta que la herramienta quede fuera de la muela y coloque el anillo graduado en "O". 7. Rectificar la cara de ataque en herramienta de desbaste. a. Rectifique hasta limpiar la cara. Observación Haga un pequeño radio en la arista de la muela. para evitar canto vivo en el esmerilado de la cara. b. Verifique el ángulo obtenido, con calibre o goniómetro. c. Corrija la inclinación de la prensa si es necesario. Observación 1. Repita los sub-pasos a, b, hasta obtener el ángulo correcto. 2. Las operaciones 6 y 7 no se realizan cuando el buril va a ser empleado en el acabado de la rosca. d. Rectifique hasta la dimensión indicada. e. Pare la máquina y retire la muela. 8. Preparar la máquina para rectificar la cara frontal de incidencia. a. Posicione la cara frontal (Fig.5)
Observaciones

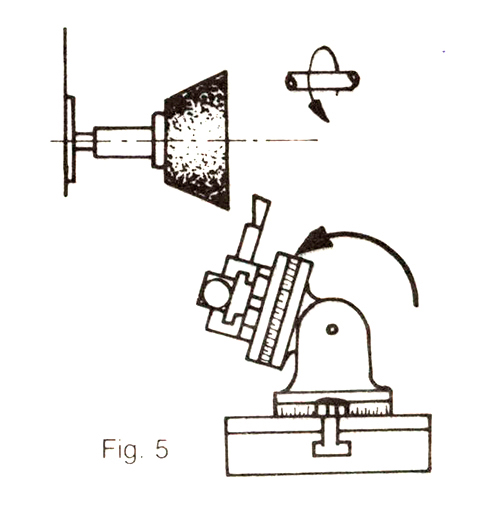

1. Para posicionar, desplace la prensa a 90° en su plano vertical y 1800
en su plano horizontal, manteniendo la cara de ataque hacia arriba.
2. En el desplazamiento de la prensa en su plano vertical, tenga en
cuenta el ángulo de incidencia.
b. Desplace verticalmente la muela y limite el curso de la mesa.
c. Ponga la máquina en funcionamiento y haga contacto entre la
herramienta y la muela.
Observación
Verifique si el sentido de rotación de muela es contra la arista cortante de
la herramienta.
d. Desplace la mesa hasta que la herramienta quede fuera de la
muela y coloque el anillo graduado en "O".
9. Rectificar la cara frontal.
a. Rectifique hasta limpiar la cara.
b. Verifique el ángulo obtenido con calibre o goniómetro.
c. Corrija la inclinación de la prensa si es necesario.
Observación
Repita los sub-pasos a, b, c hasta obtener el ángulo correcto.
d. Rectifique hasta obtener la arista cortante.
e. Pare la máquina y retire la herramienta.
10. Verificar afilado del buril.
a. Seleccione galga o goniómetro. t Seleccione calibrador pie de
rey.
b. Verifique ángulos.
c. Verifique dimensiones del afilado.
d. Verifique quemaduras o fisuras.
Afilado de buriles para rosca cuadrada en afiladora universal PRUEBA No. 4 PARTE A. A continuación usted encontrará la lista desordenada de los pasos que se requieren para desarrollar las operaciones de rectificar cara lateral derecha, preparar la máquina para esmerilar cara lateral izquierda, preparar la máquina para rectificar la cara de ataque. Ordene lógicamente los pasos que correspondan a cada cara u operación, escribiendo el número en las líneas indicadas: 1. Posicionar la cara de ataque. 2. Rectificar hasta limpiar la cara. 3. Parar la máquina y retirar la muela. 4. Desplazar la muela verticalmente. 5. Limitar el curso de la mesa. 6. Corrija la inclinación de la prensa si es necesario. 7. Poner la máquina en funcionamiento y hacer contacto entre la herramienta y la muela. 8. Verificar la dimensión indicada. 9. Desplazar la mesa hasta que la herramienta quede fuera de la muela y colocar el anillo graduado (o dial) en "O". 10. Limitar el curso de la mesa y hacer contacto entre la herramienta y la muela. 11. Verificar los ángulos obtenidos con calibre o goniómetro.
PARTE B.
Dada una lista desordenada de los pasos que se siguen para preparar la
máquina para rectificar la cara frontal de incidencia, usted deberá
ordenarlas lógicamente escribiendo el número de orden en los circulas
ordenados.
