10) Ejercicios tipo y rutas de trabajo
Sistema de Bibliotecas SENA
Sistema de Bibliotecas SENA
Grupo de trabajo
Elaborado por Pedro H. Sánchez C.
Instructor máquinas herramienta
Regional Boyacá
Revisión
Técnica Pedagógica Mario Ojeda
Profesor Asesor Digeneral
Revisión Técnica Luis Gómez
Instructor maquinas herramienta Centro
Colombo Alemán Barranquilla
Artes: Marlene Zamora C.
Impresión San Martín Obregón y Cía.
Cervantes Impresores
Primera edición mayo de 1990
Módulo Instruccional No. 1 • Afilado de brocas helicoidales en afiladora universal Módulo Instruccional No. 2 • Afilado de rasquetas en afiladora universal Módulo Instruccional No. 3 • Afilado de buriles para cilindrar en afiladora universal Módulo Instruccional No. 4 • Afilado de buriles para rosca triangular en afiladora universal. Módulo Instruccional No. 5 • Afilado de buriles para rosca cuadrada en afiladora universal Módulo Instruccional No. 6 • Afilado de buriles para rosca trapecial en afiladora universal Módulo Instruccional No. 7 • Afilado de buriles con plaqueta de carburo metálico y rompevirutas en afiladora universal Módulo Instruccional No. 8 • Afilado de escariadores en afiladora universal Módulo Instruccional No. 9 • Afilado de fresas (todo tipo) en afiladora universal de herramientas

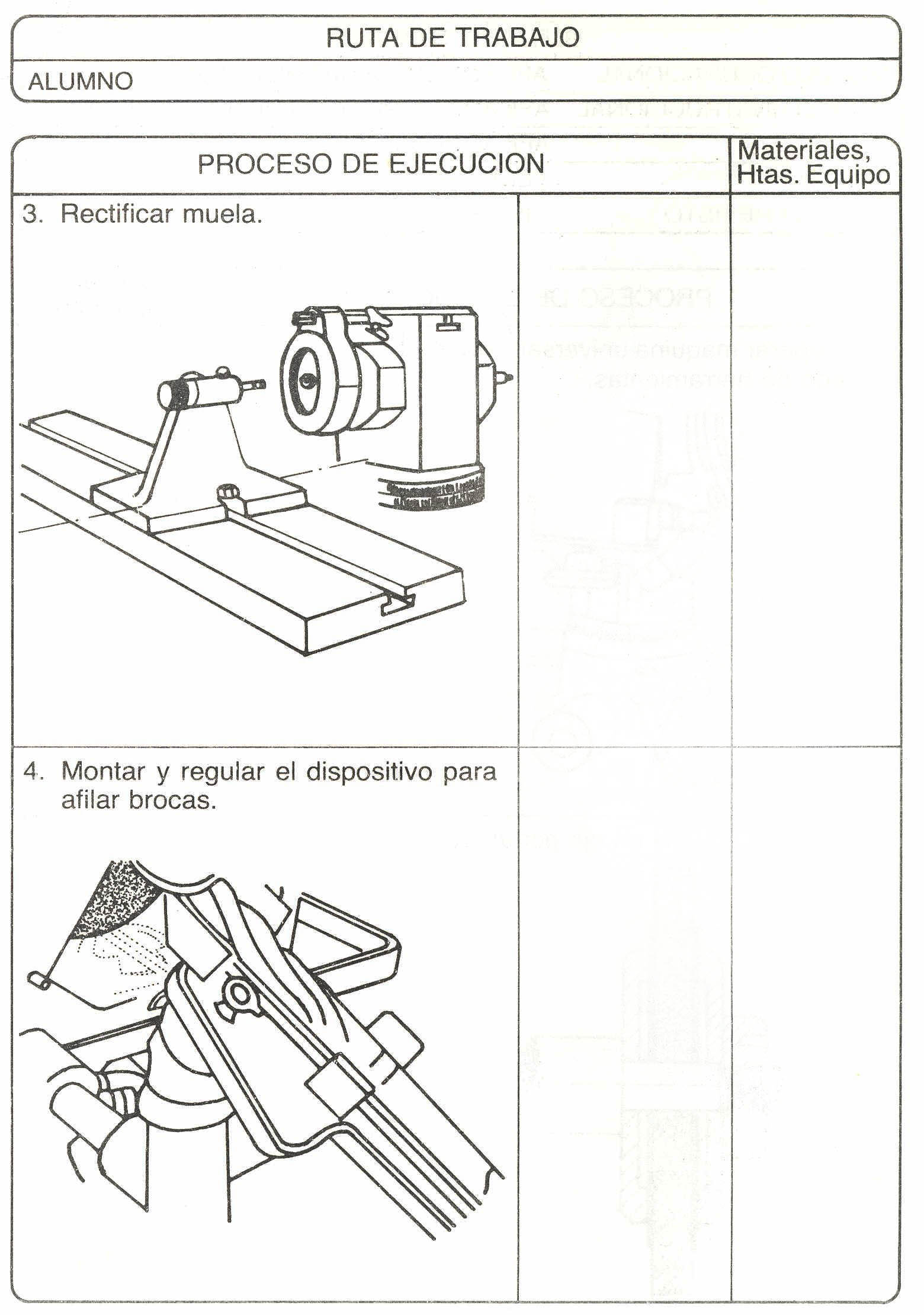

OBJETIVO TERMINAL

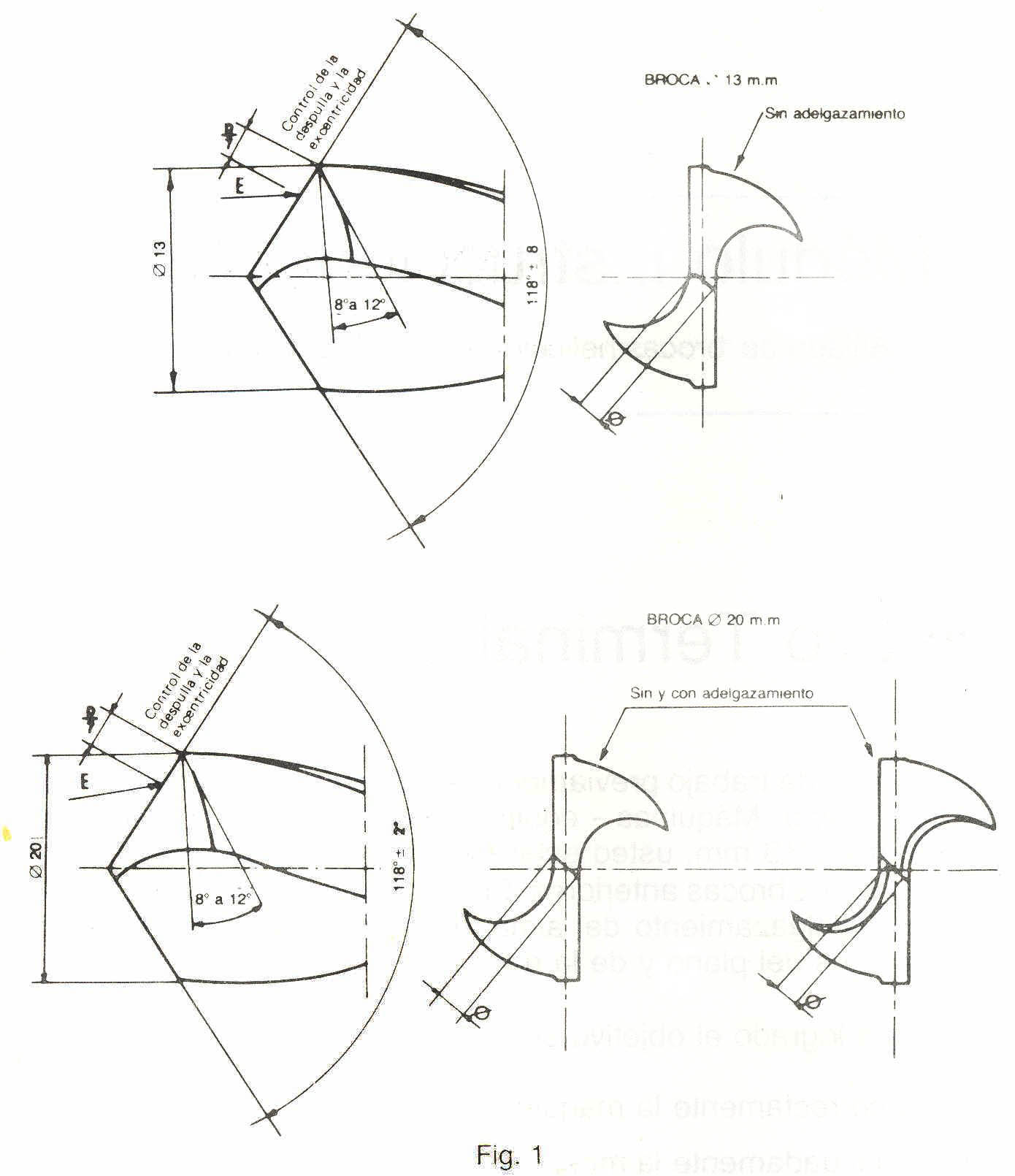

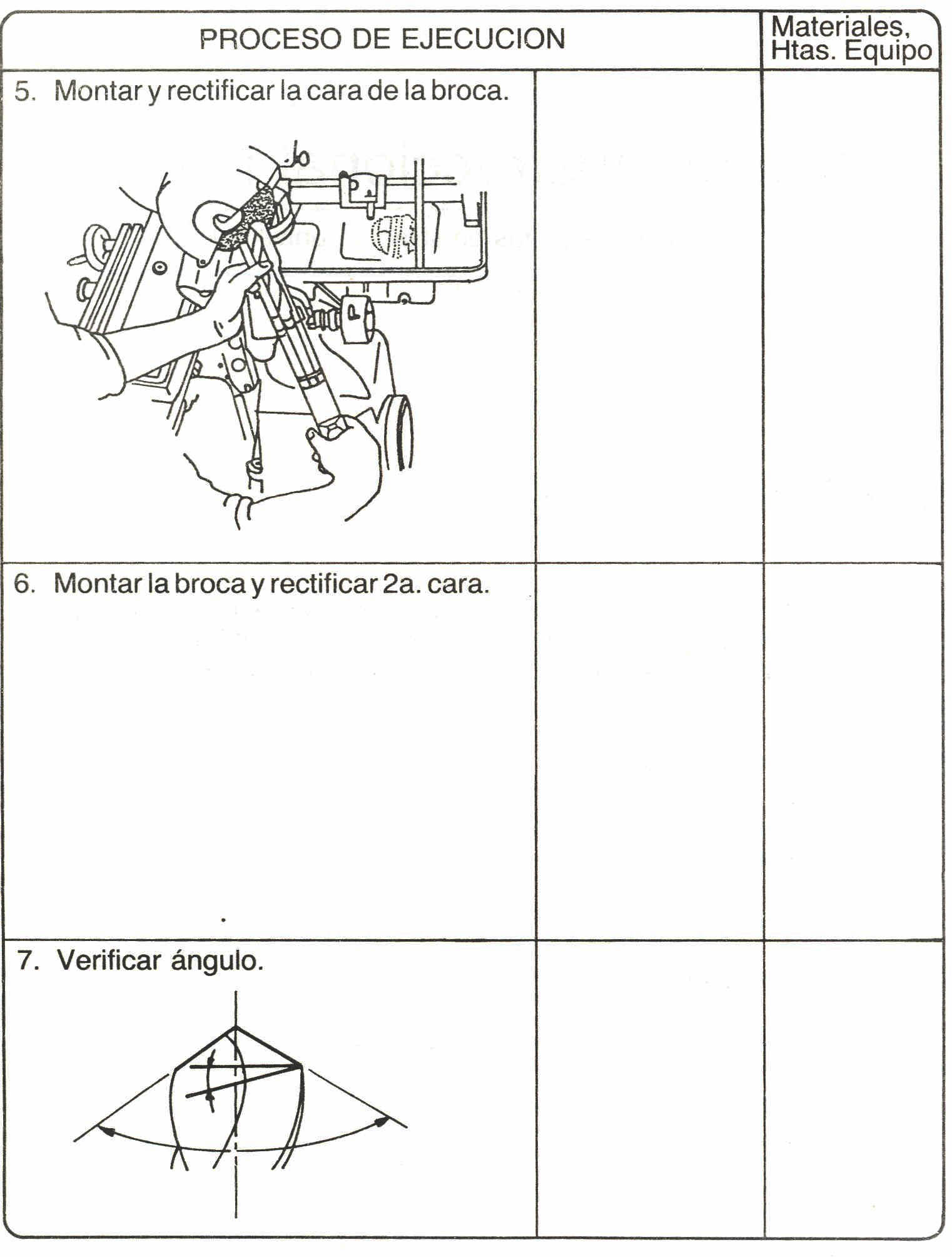

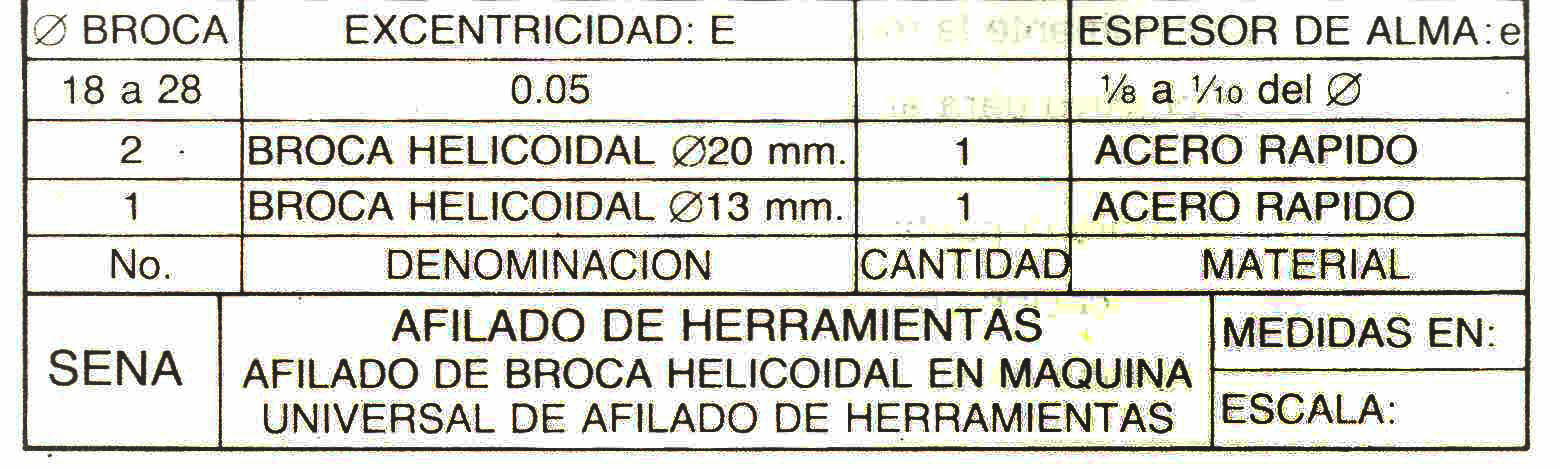

Dados una ruta de trabajo previamente aprobada por el instructor,
el plano de un afilado tipo. Máquinas - equipos necesarios y brocas
helicoidales de ø20 mm y ø 13 mm. usted estará en capacidad de
realizar el afilado normal de las dos brocas anteriores. En la
máquina afiladora de herramientas, más el adelgazamiento del
alma de la broca de 020 mm, siguiendo las indicaciones del plano y
de la ruta.
Se considera logrado el objetivo si:
- Prepara correctamente la máquina.
- Monta adecuadamente la muela.
- Rectifica correctamente la muela
- Regula el dispositivo para afilar brocas según
especificaciones
señaladas.
- Afila correctamente la punta de la broca.
- Ejecuta una verificación correcta.
- Observa las normas de seguridad establecidas
OBJETIVO TERMINAL

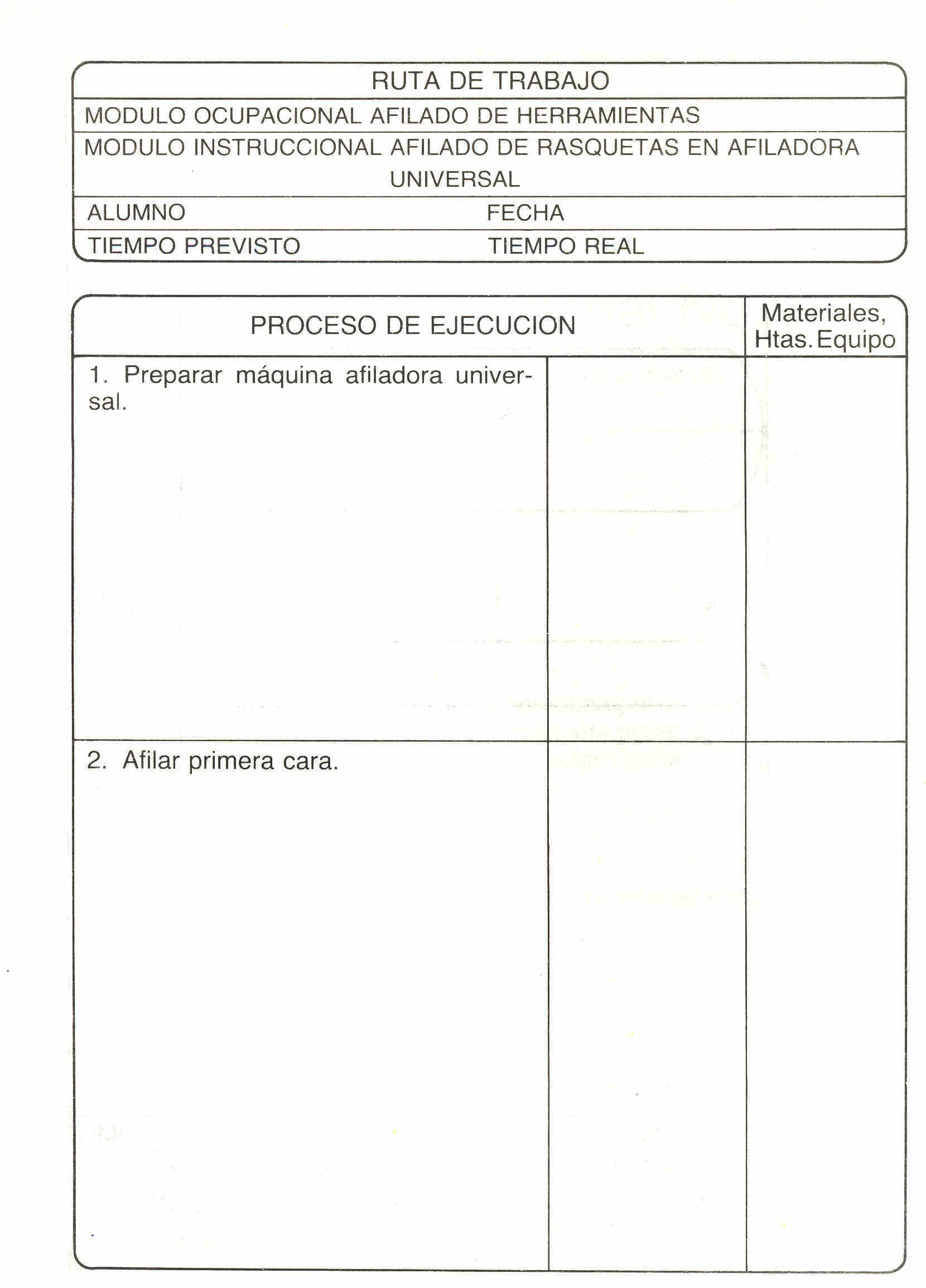

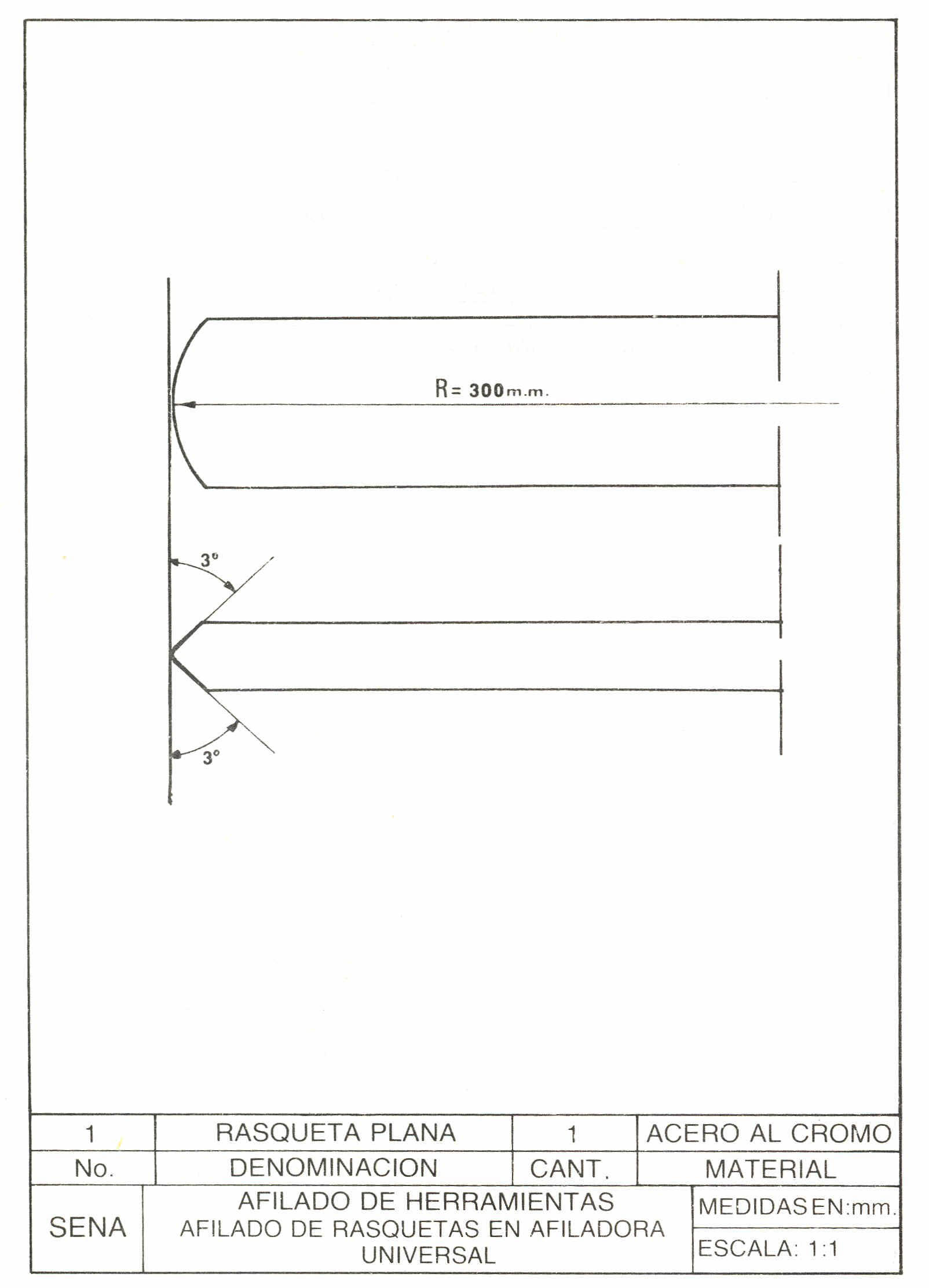

Dado una ruta de trabajo previamente aprobada por el instructor, el plano del
afilado de una rasqueta plana, una rasqueta plana de acero al cromo, usted
estará en capacidad de realizar los afilados siguiendo las indicaciones del
plano.
Se considera logrado el objetivo si Ud.
- Prepara correctamente la máquina afiladora universal y monta el dispositivo
para afilar rasquetas.
- Rectifica adecuadamente las caras incidentes.
- Los ángulos dados a la herramienta son los previstos en el plano.
- Observa las normas de seguridad.

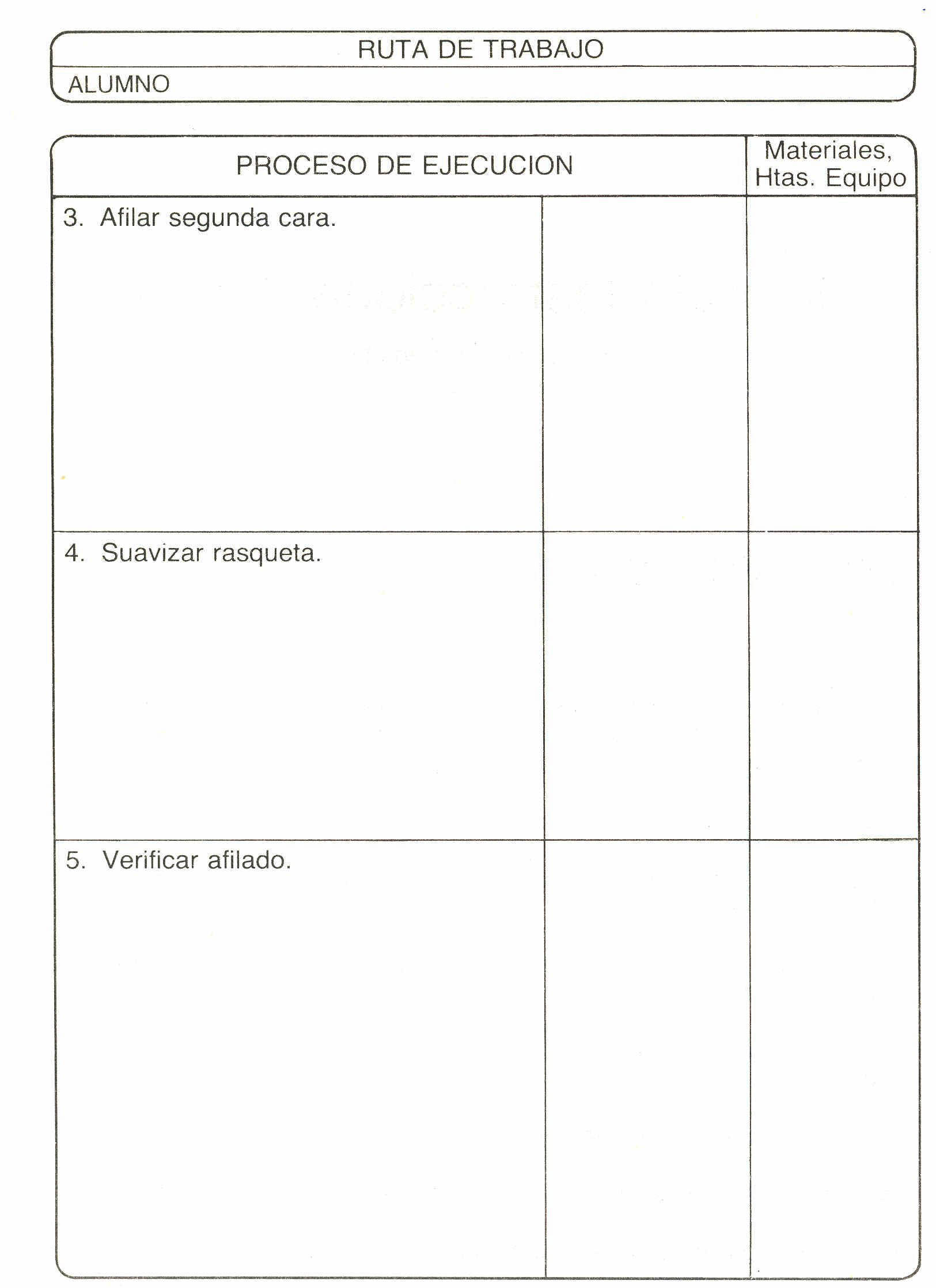

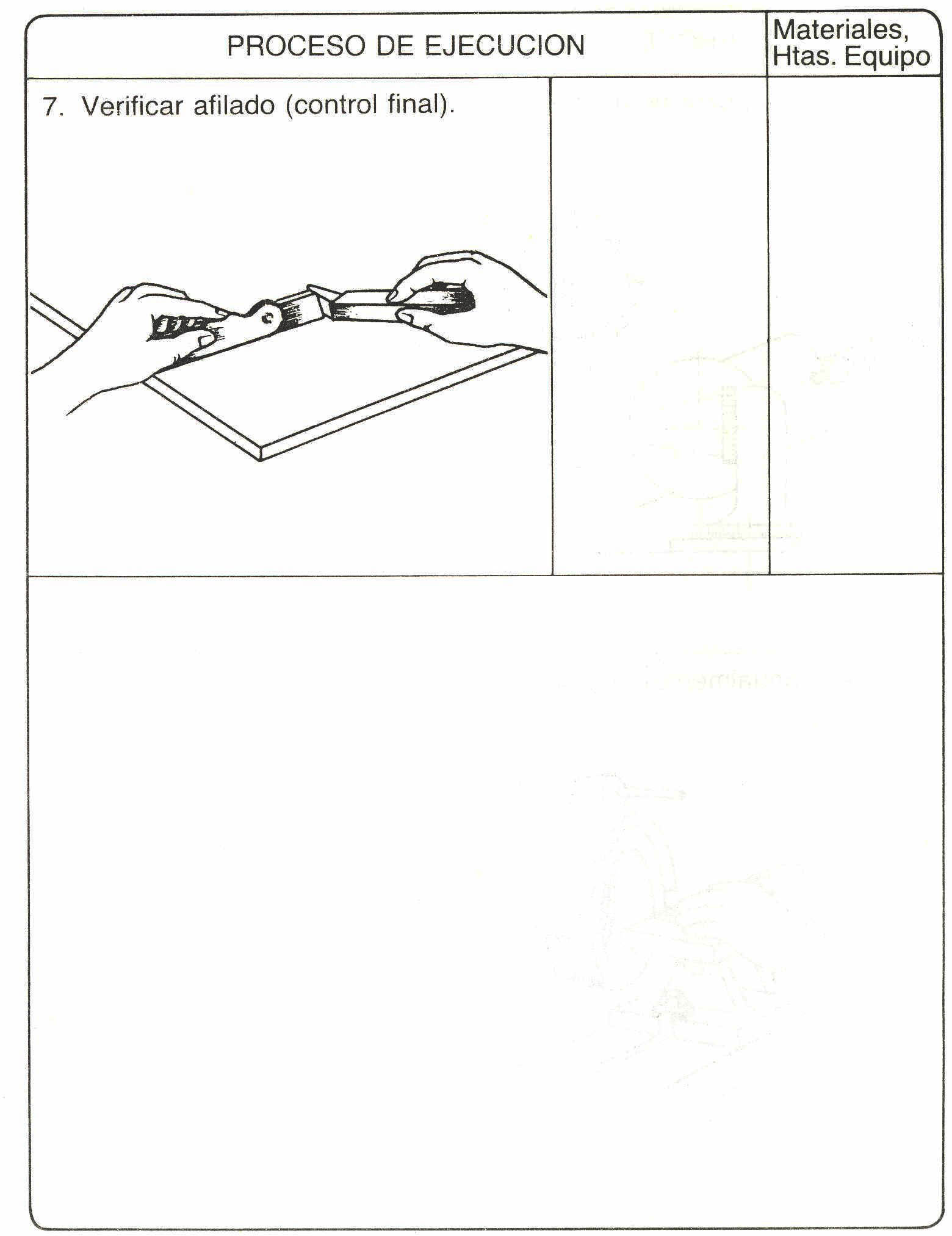

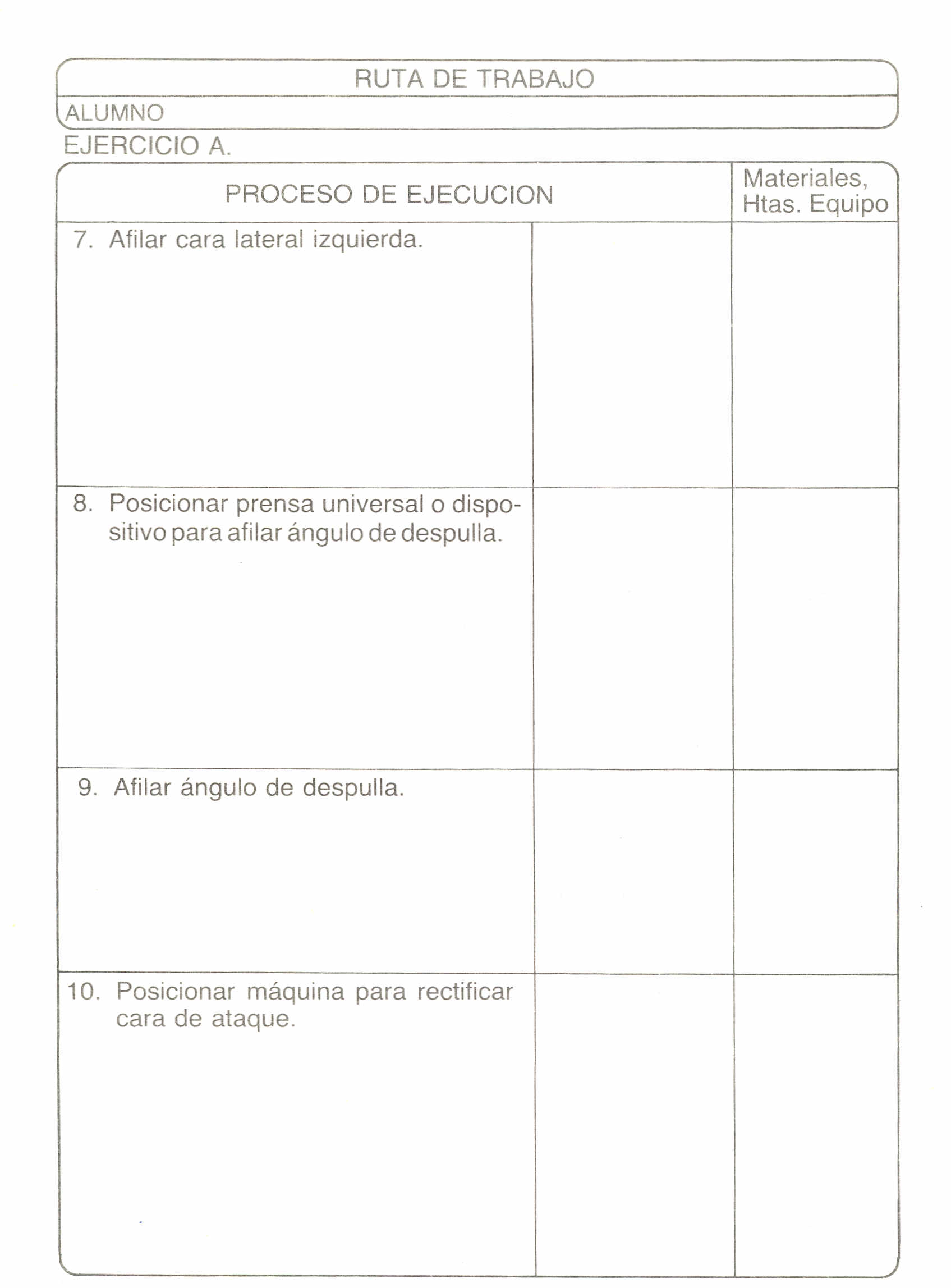

OBJETIVO TERMINAL

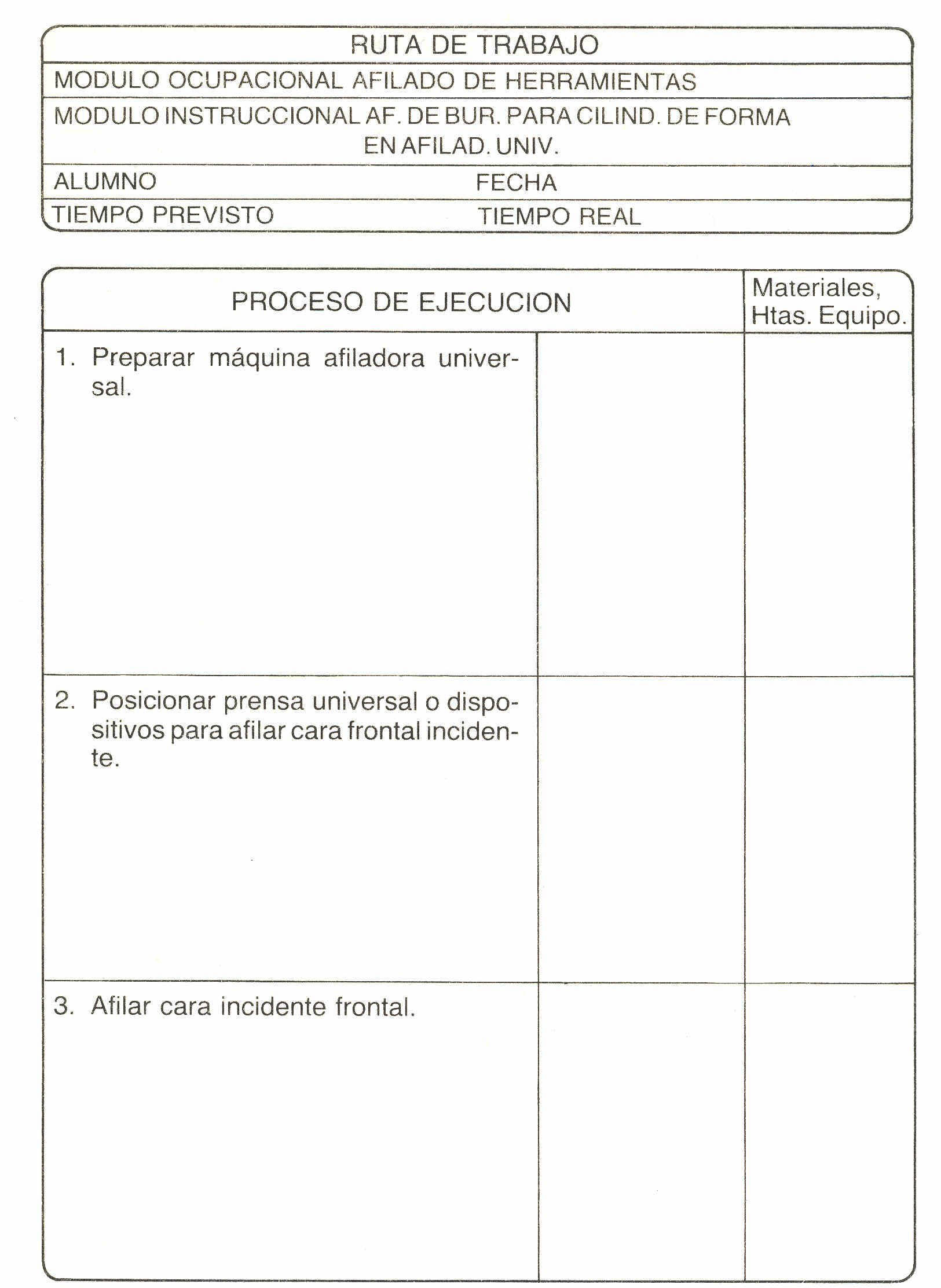

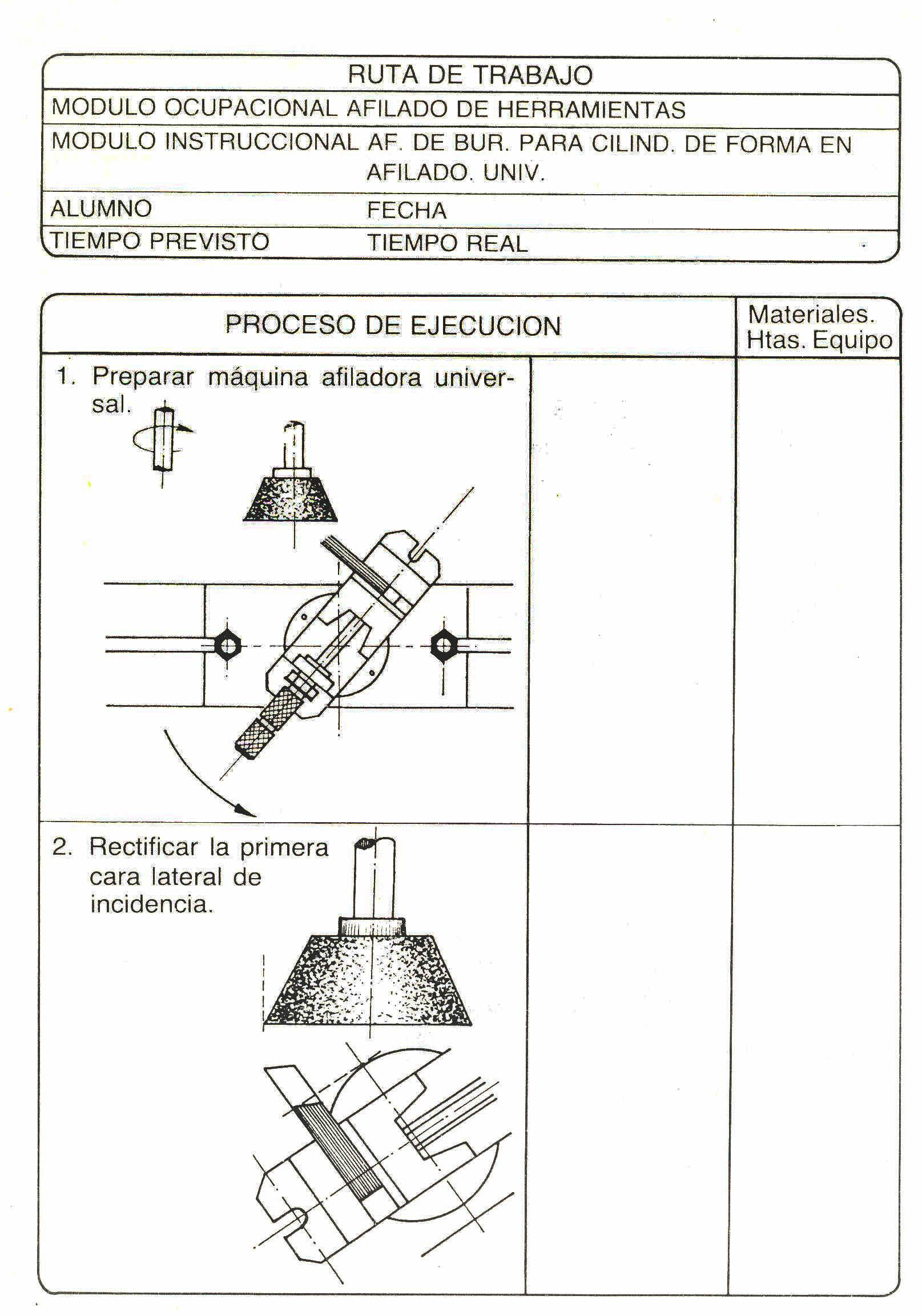

Dados una ruta de trabajo previamente aprobada por el instructor, el plano de
un afilado tipo de buriles para cilindrar, a la izquierda y derecha, y de forma
tres buriles de 3/8” acero rápido Ud. estará en capacidad de realizar los
afilados siguiendo las indicaciones del plano.
Se considera logrado el objetivo si:

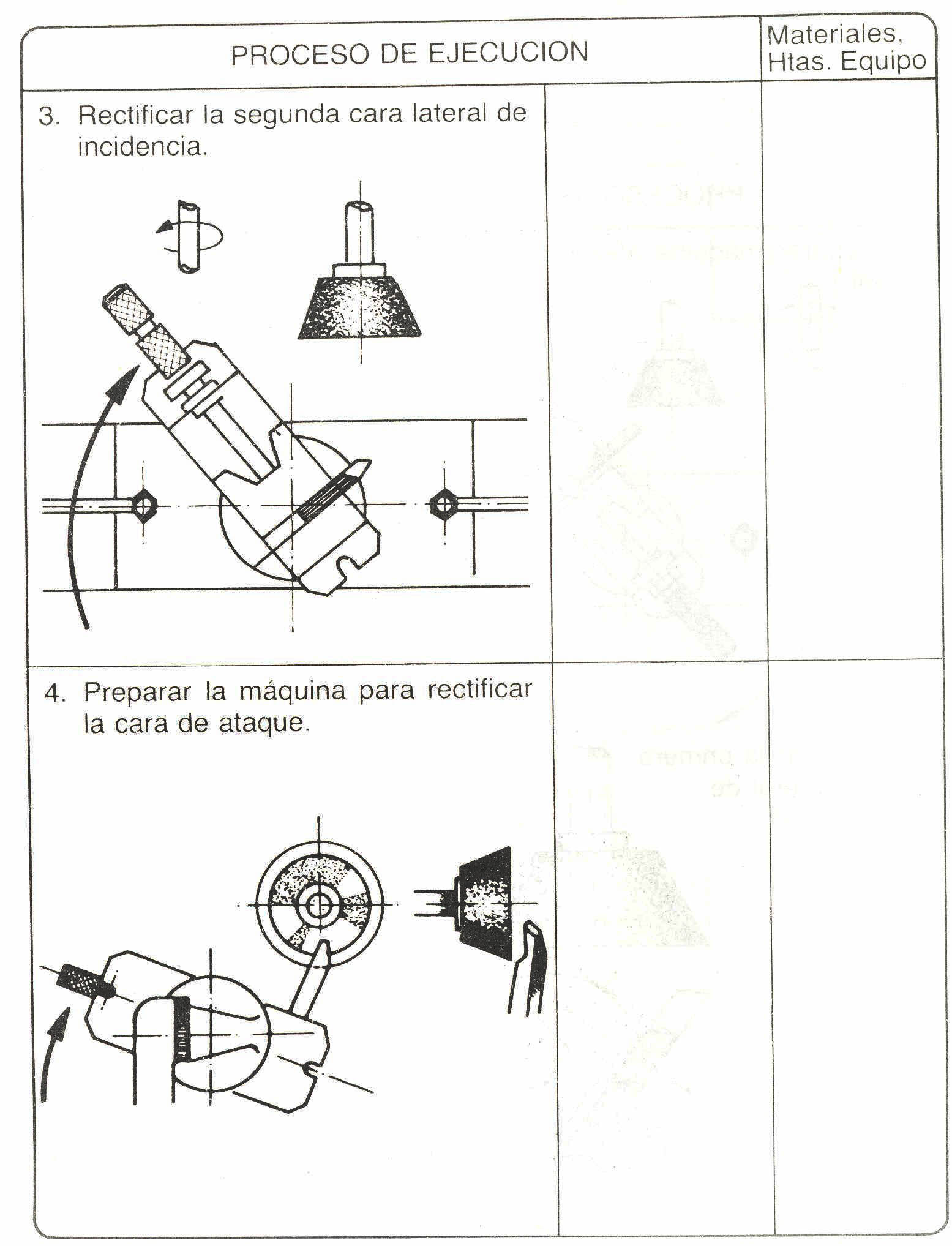

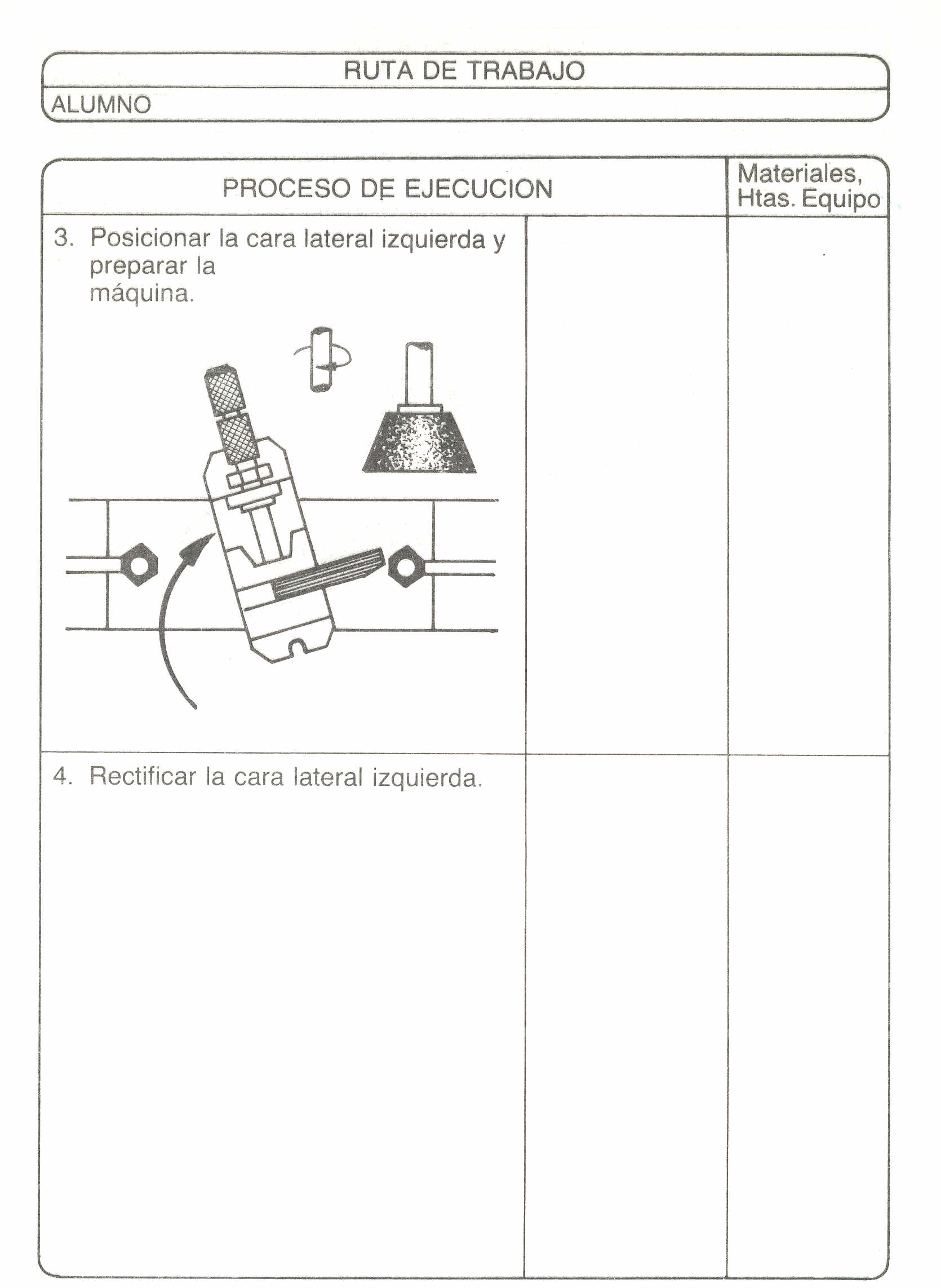

- Prepara correctamente la máquina afiladora universal para afilar caras
laterales incidentes.
- Los ángulos y caras incidentes quedan afiladas dentro de las tolerancias o
normas establecidas.

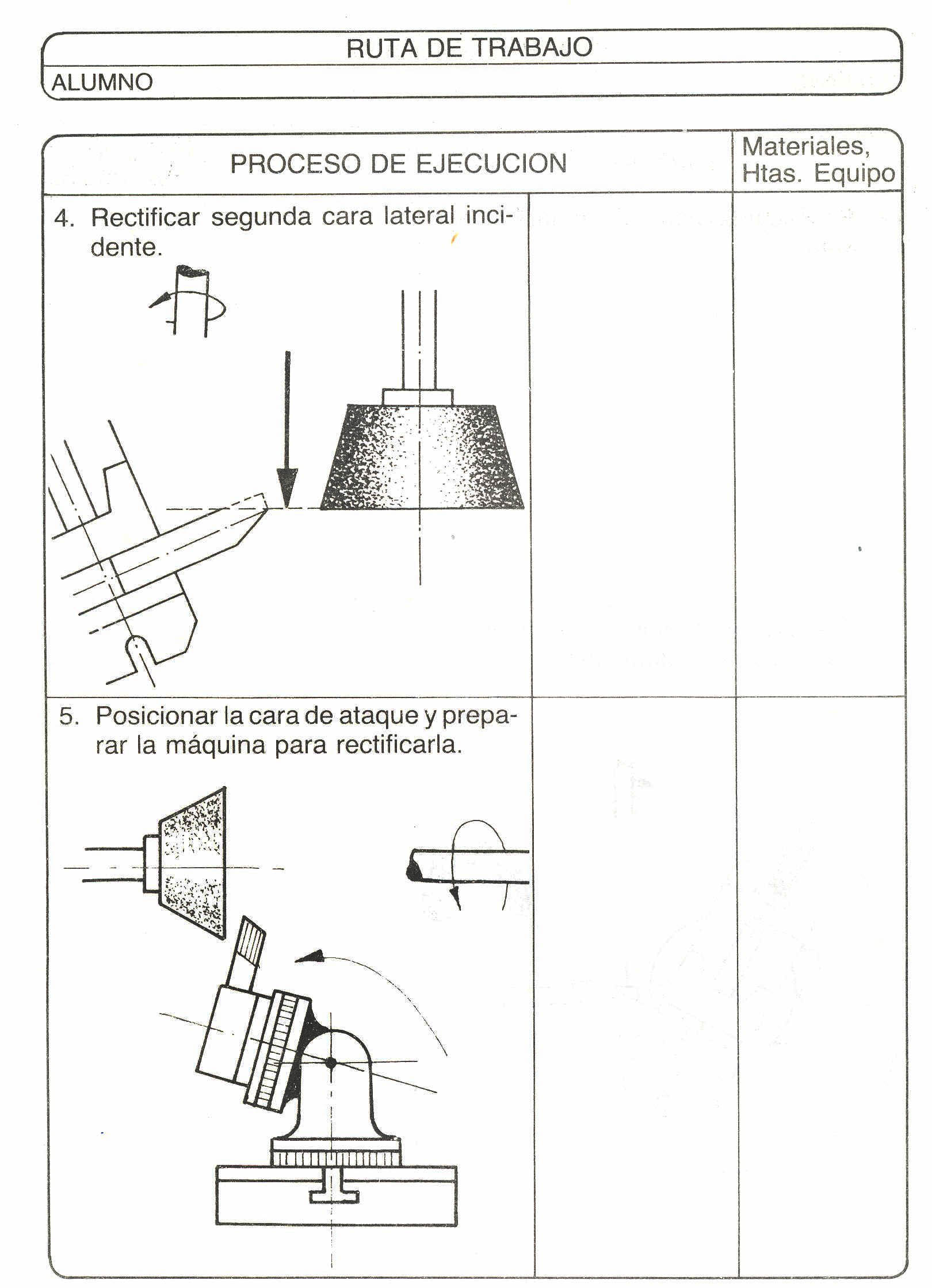

- Prepara correctamente la máquina afiladora universal para afilar cara de
ataque.

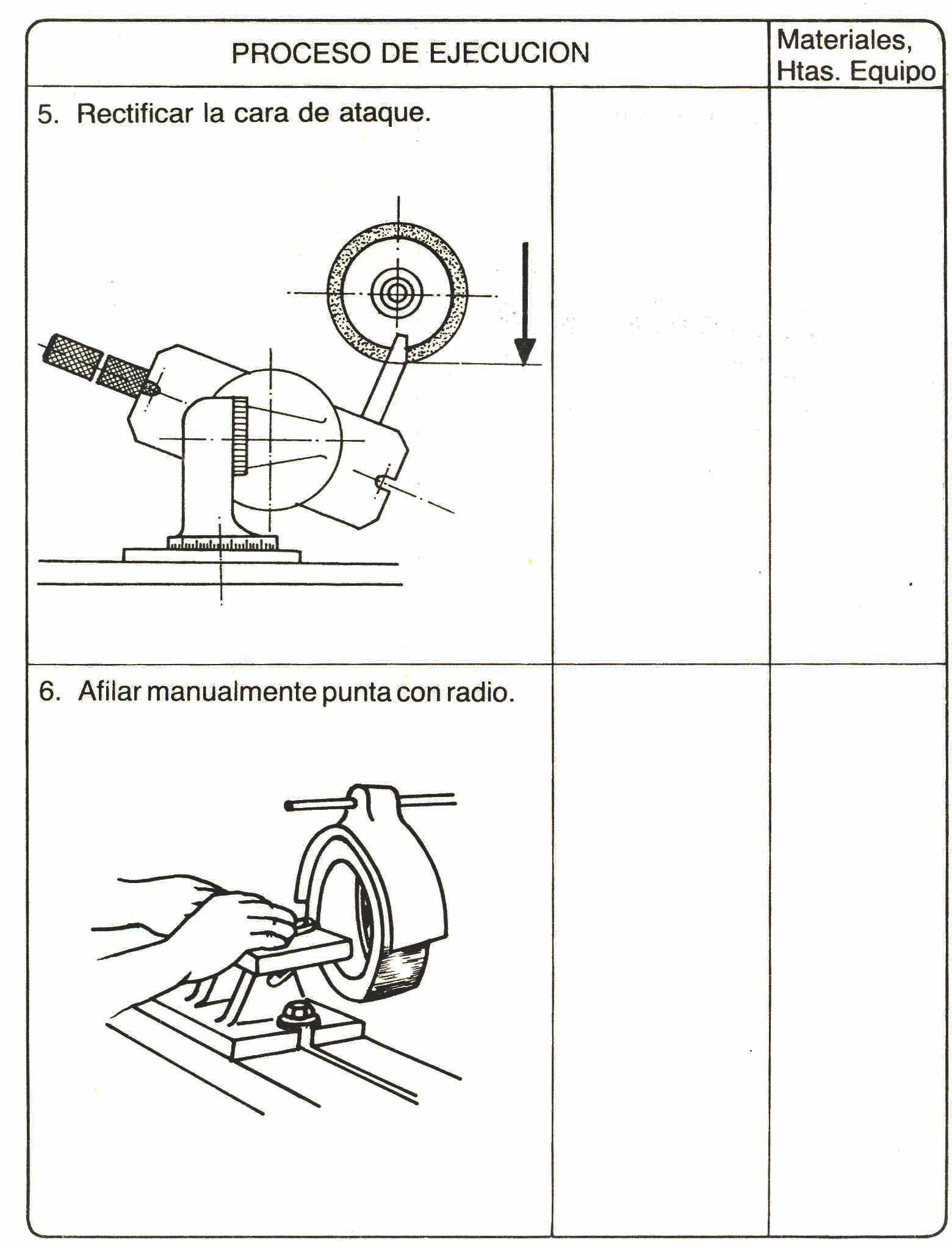

- Rectifica la cara de ataque según normas.
- Afila manualmente punta con radio, según especificaciones dadas.
-Observa las normas de seguridad dadas.

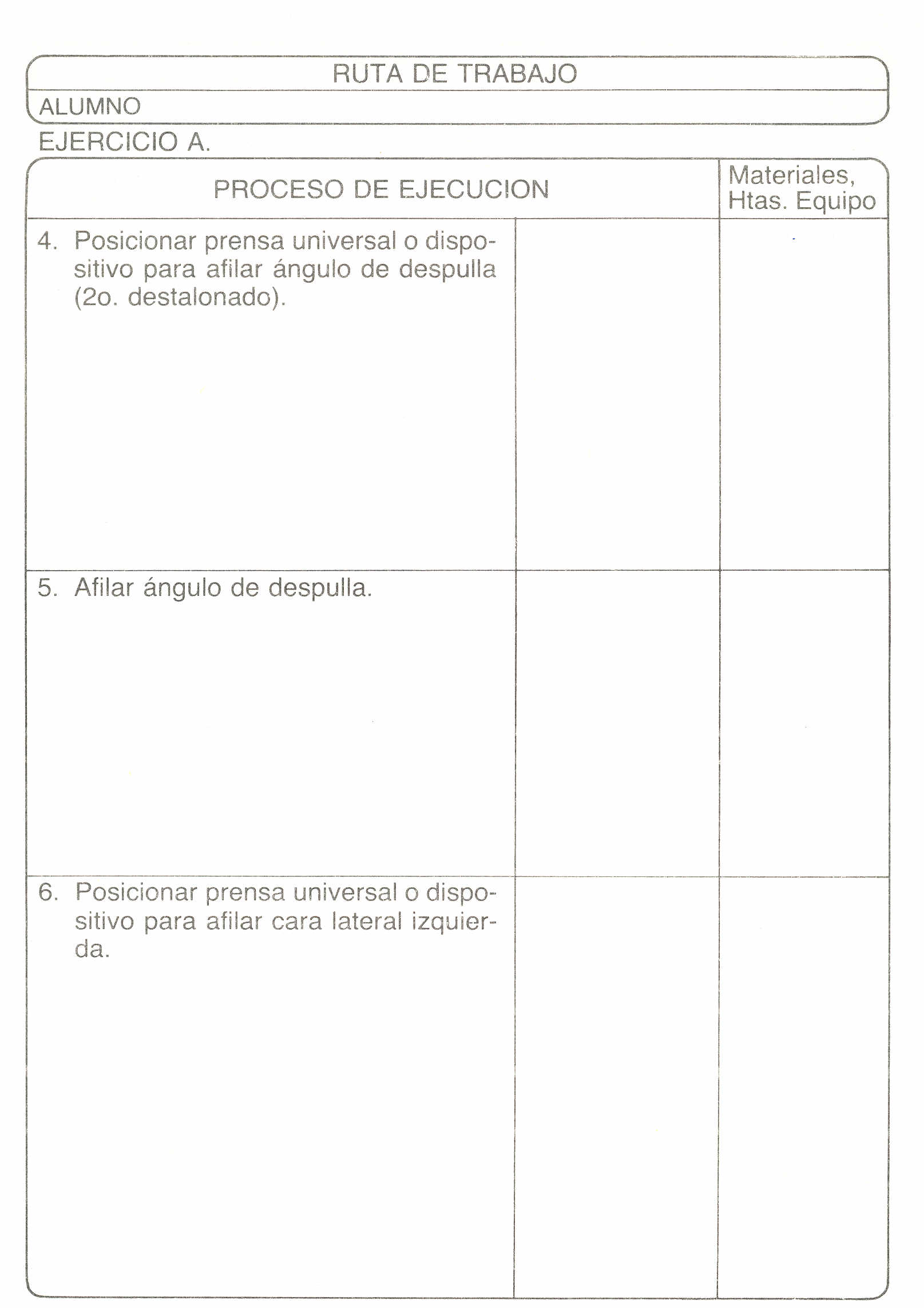

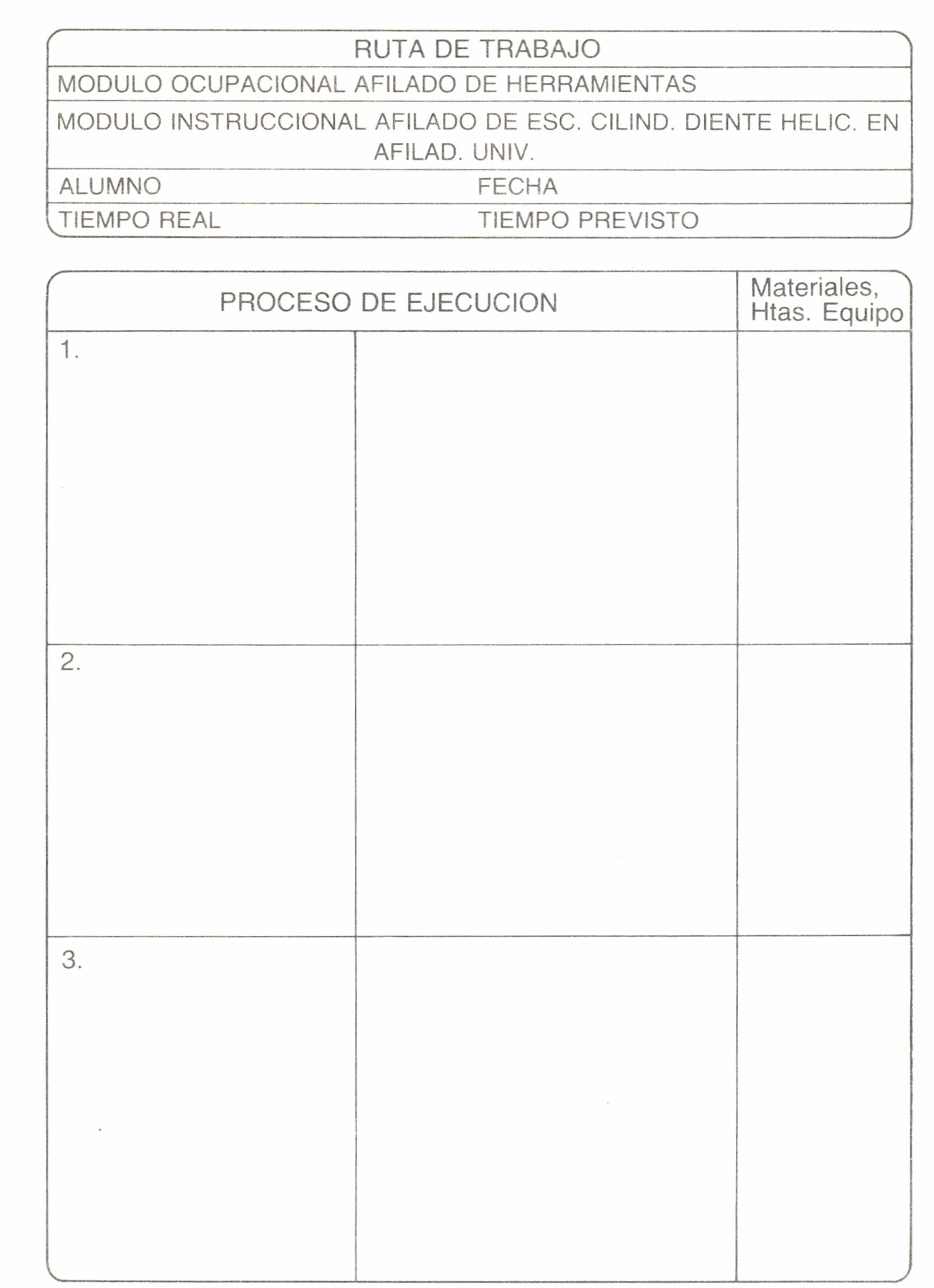

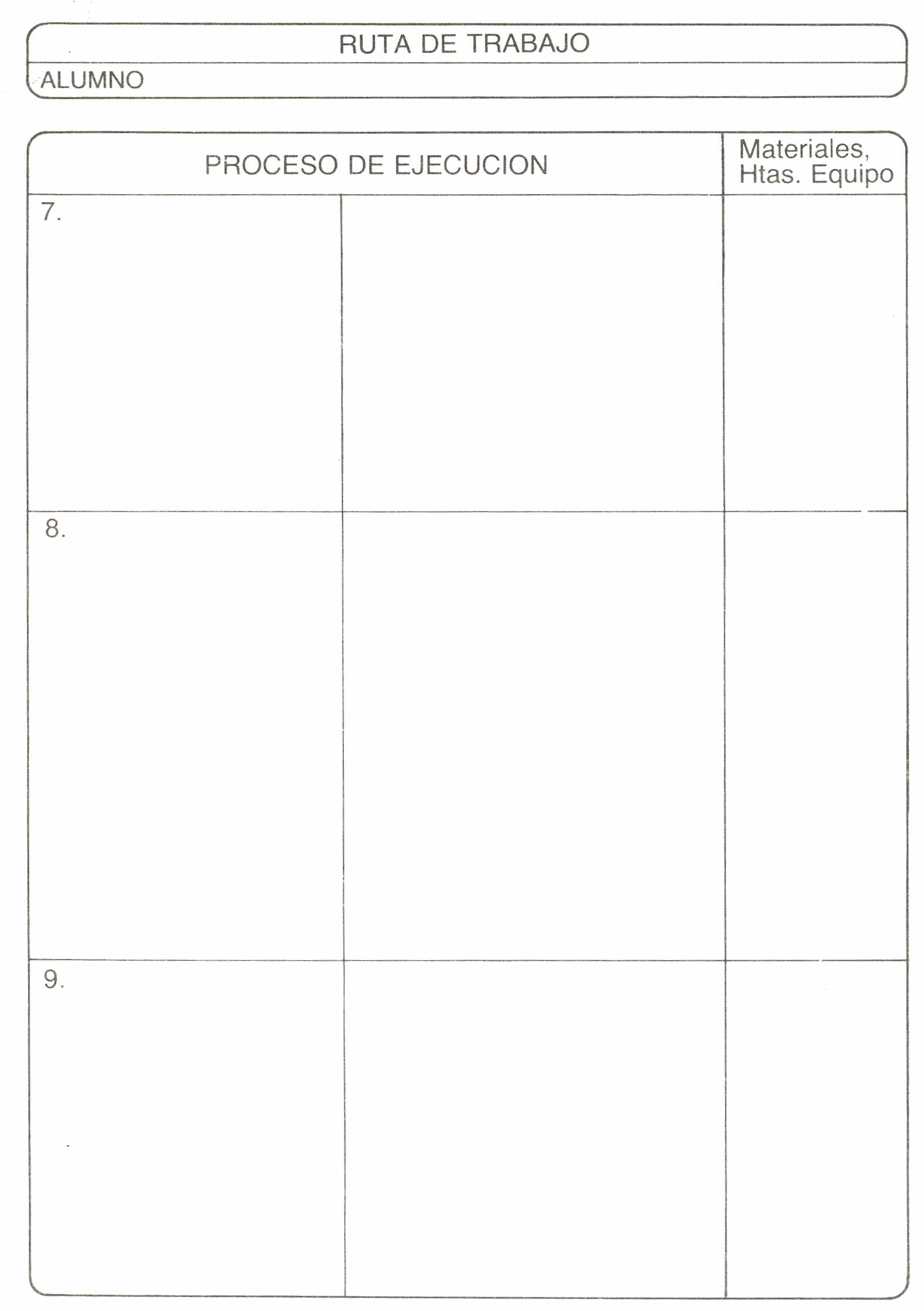

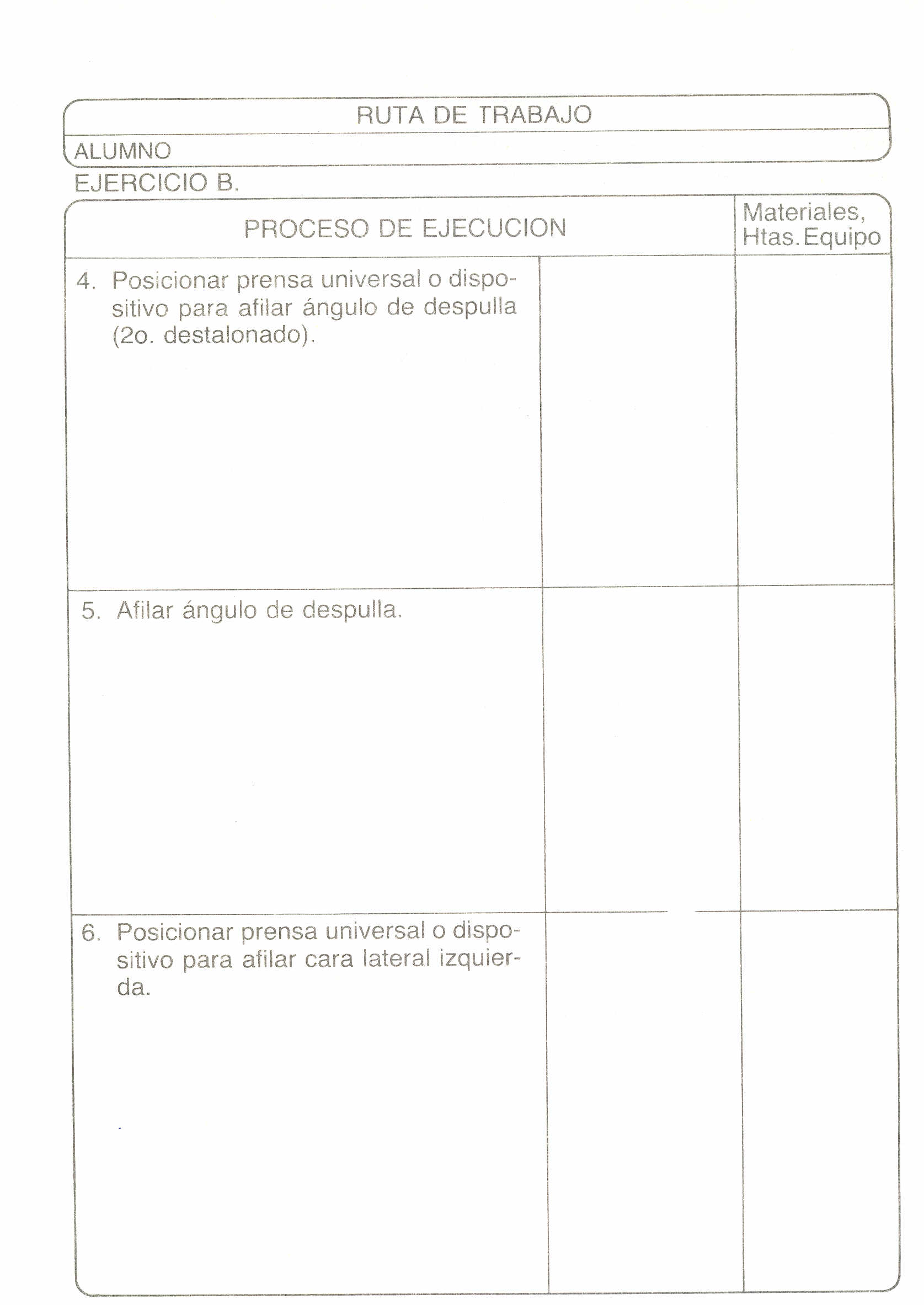

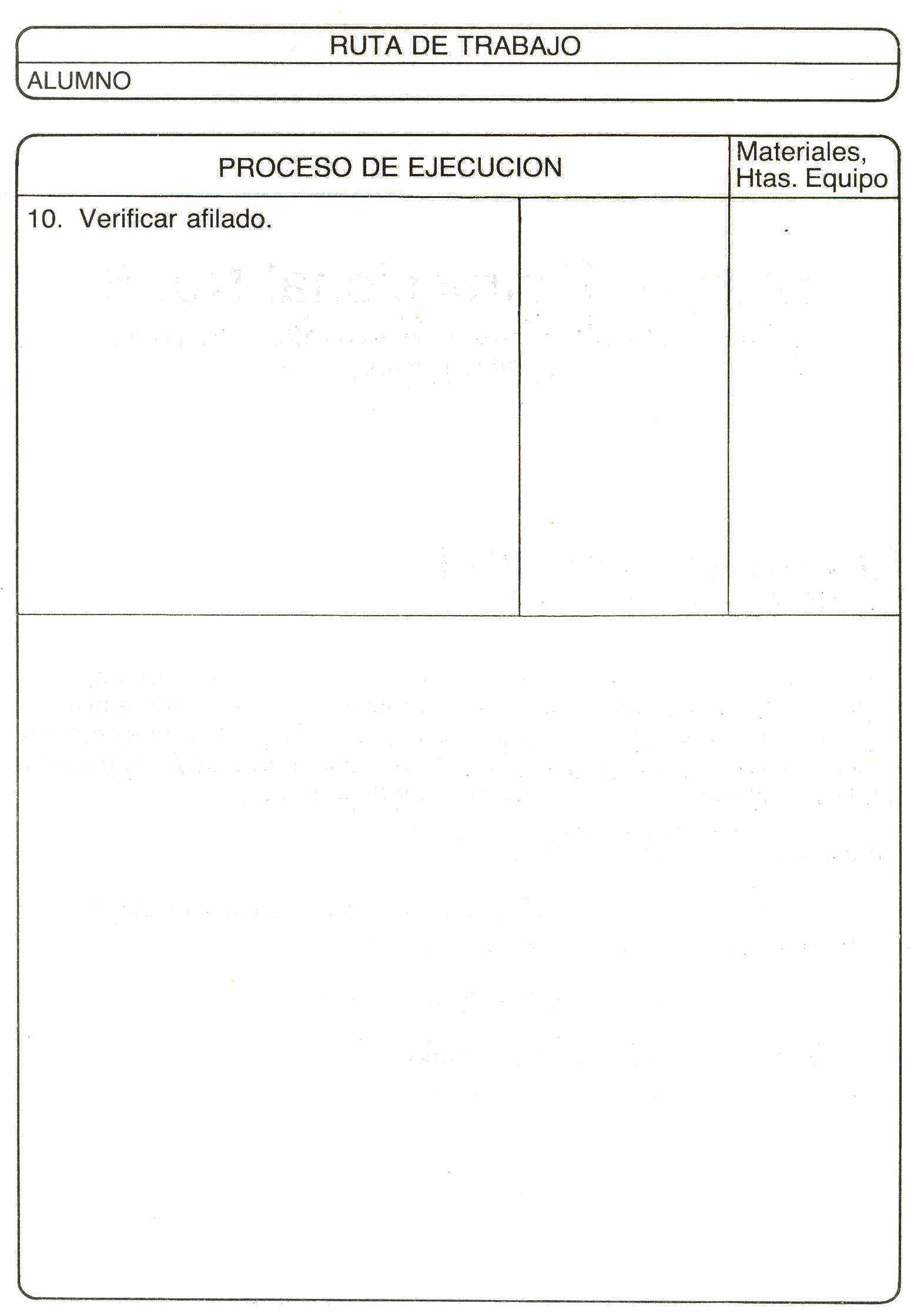

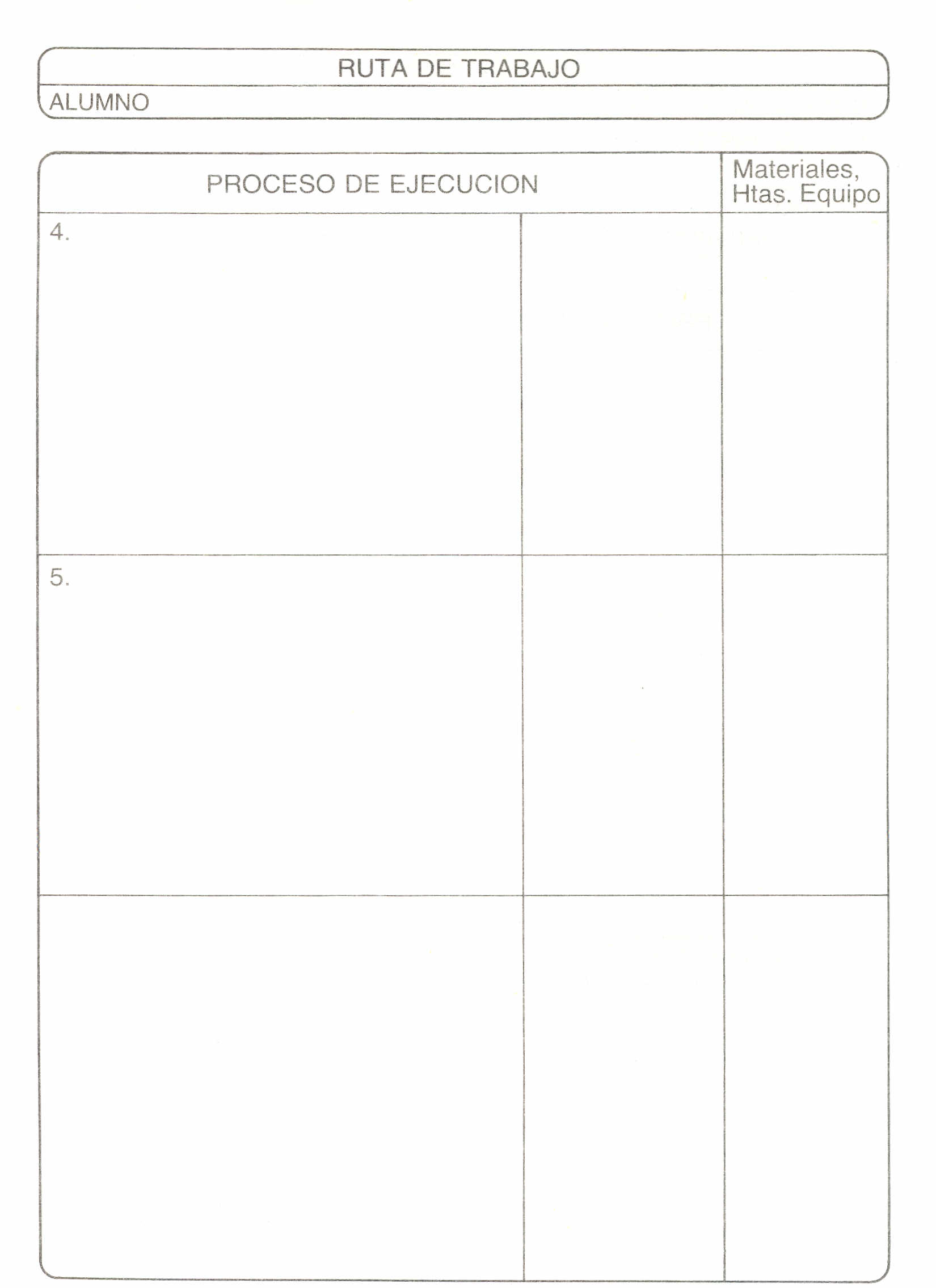

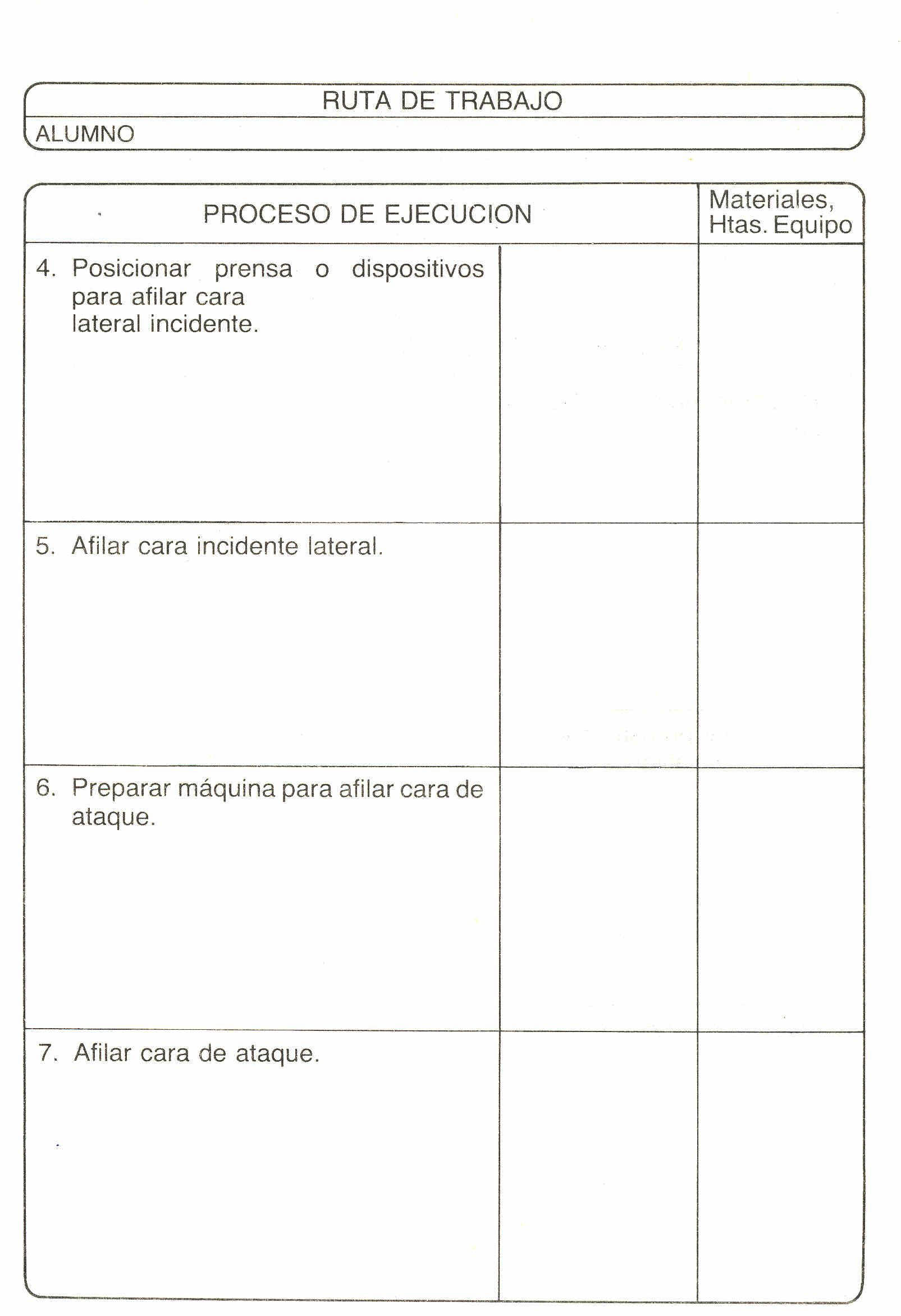

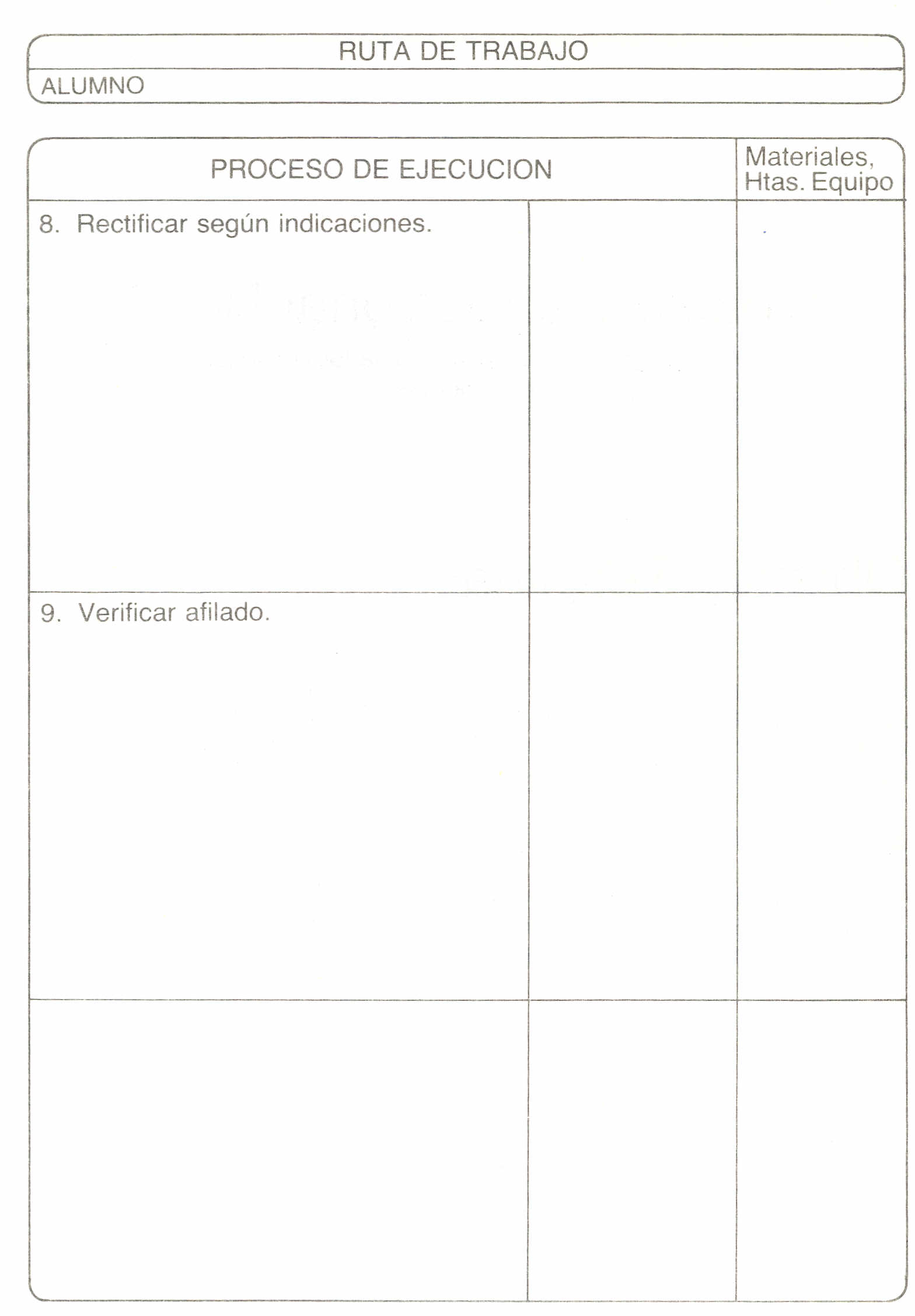

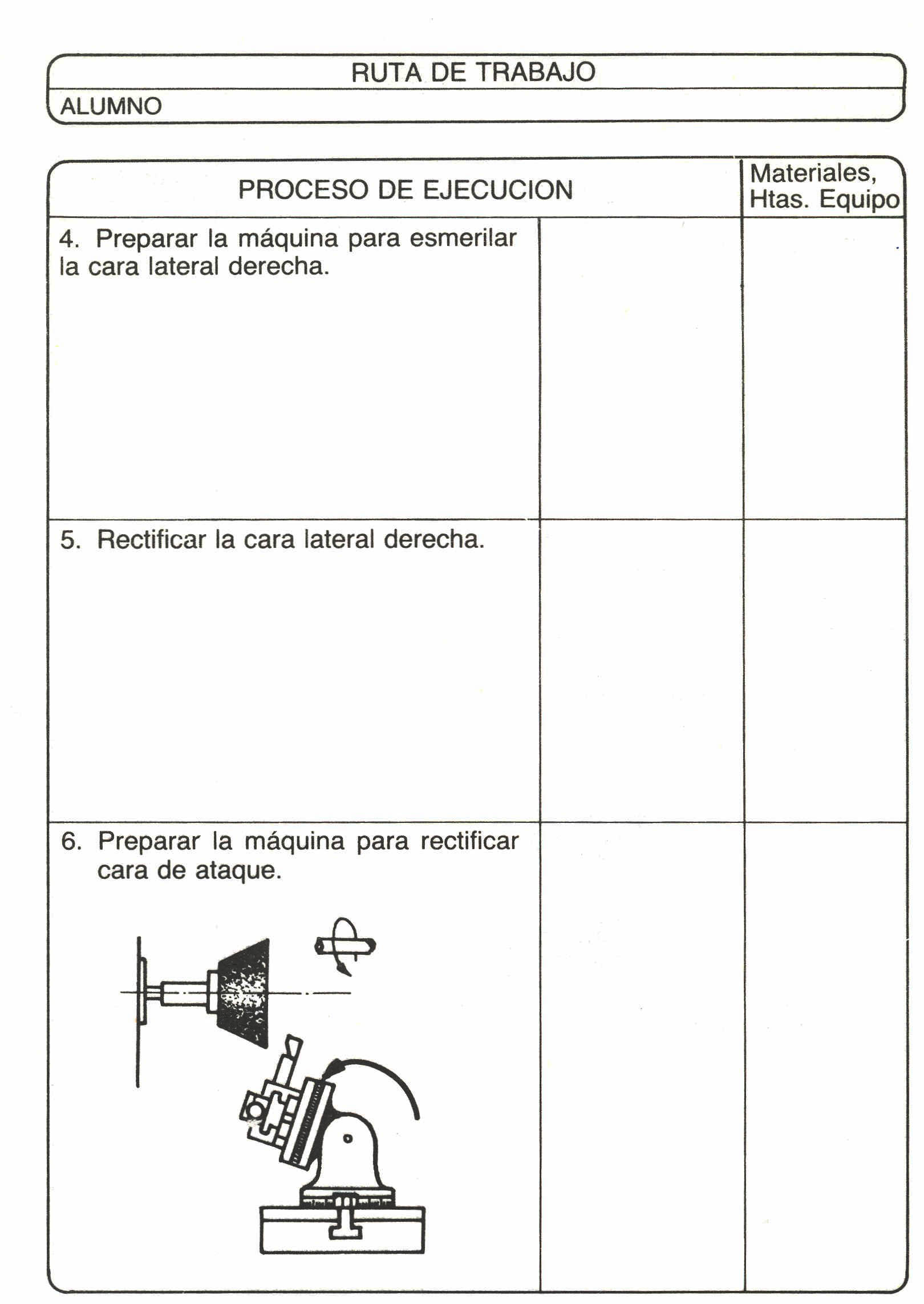

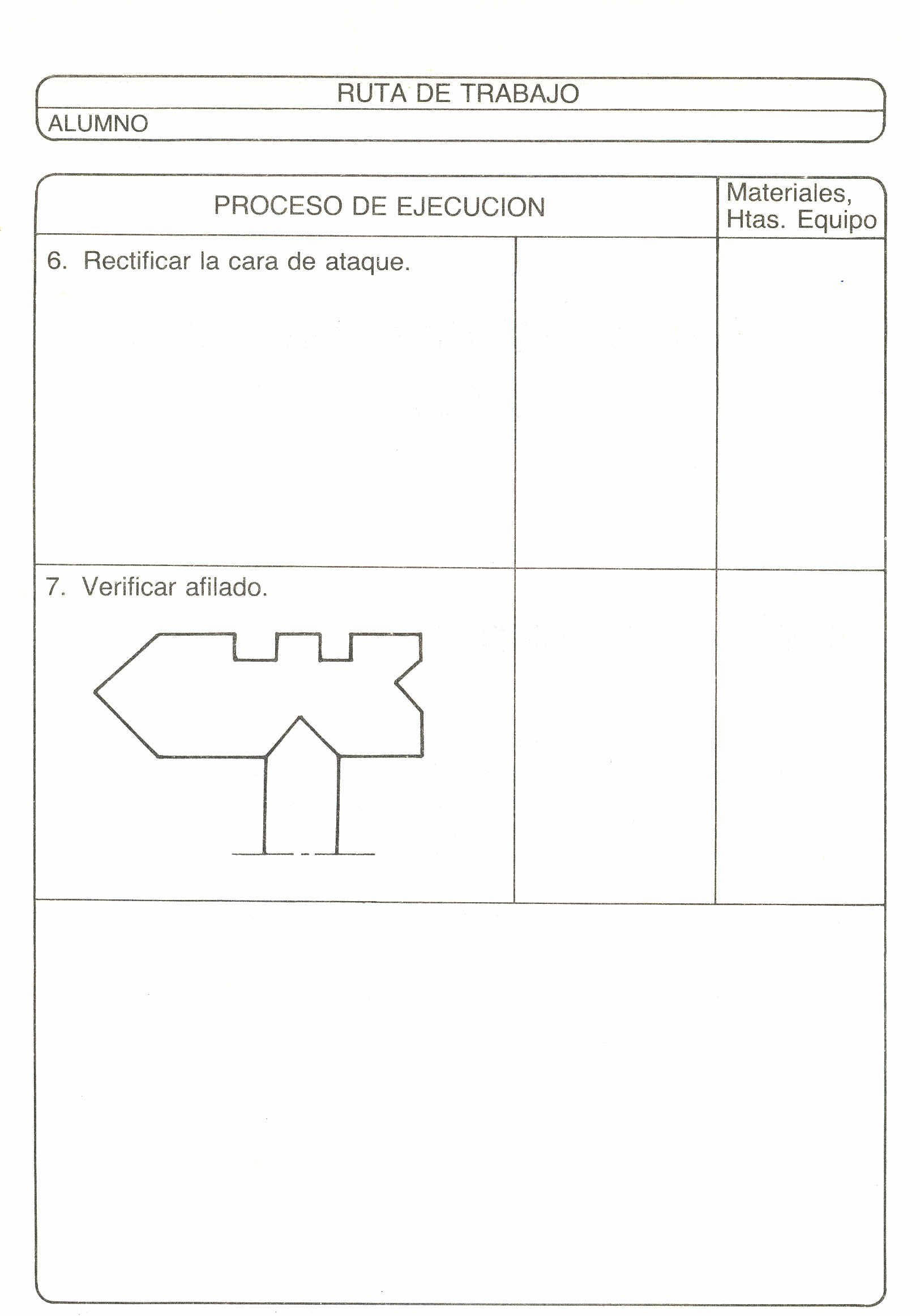

RUTA DE TRABAJO
RUTA DE TRABAJO ALUMINIO
OBJETIVO TERMINAL
Dada una ruta de trabajo previamente aprobada por el instructor, una
afiladora universal de herramientas con que accesorios, prensa universal,
muela de copa de coridón, dos buriles de acero rápido de 112, el plano del
buril para rosca triangular exterior a 55° y 60°, las galgas para verificar el
afilado, usted estará en capacidad de ejecutar el afilado de buriles para
rosca triangular, siguiendo las indicaciones del plano.
Se considera logrado el objetivo si:
- Prepara correctamente la máquina afiladora para el afilado de los buriles para rosca triangular exterior.
- Las caras incidentes laterales presentan superficies pulidas.
- Los ángulos estipulados son correctos.
- Observa las normas de seguridad.

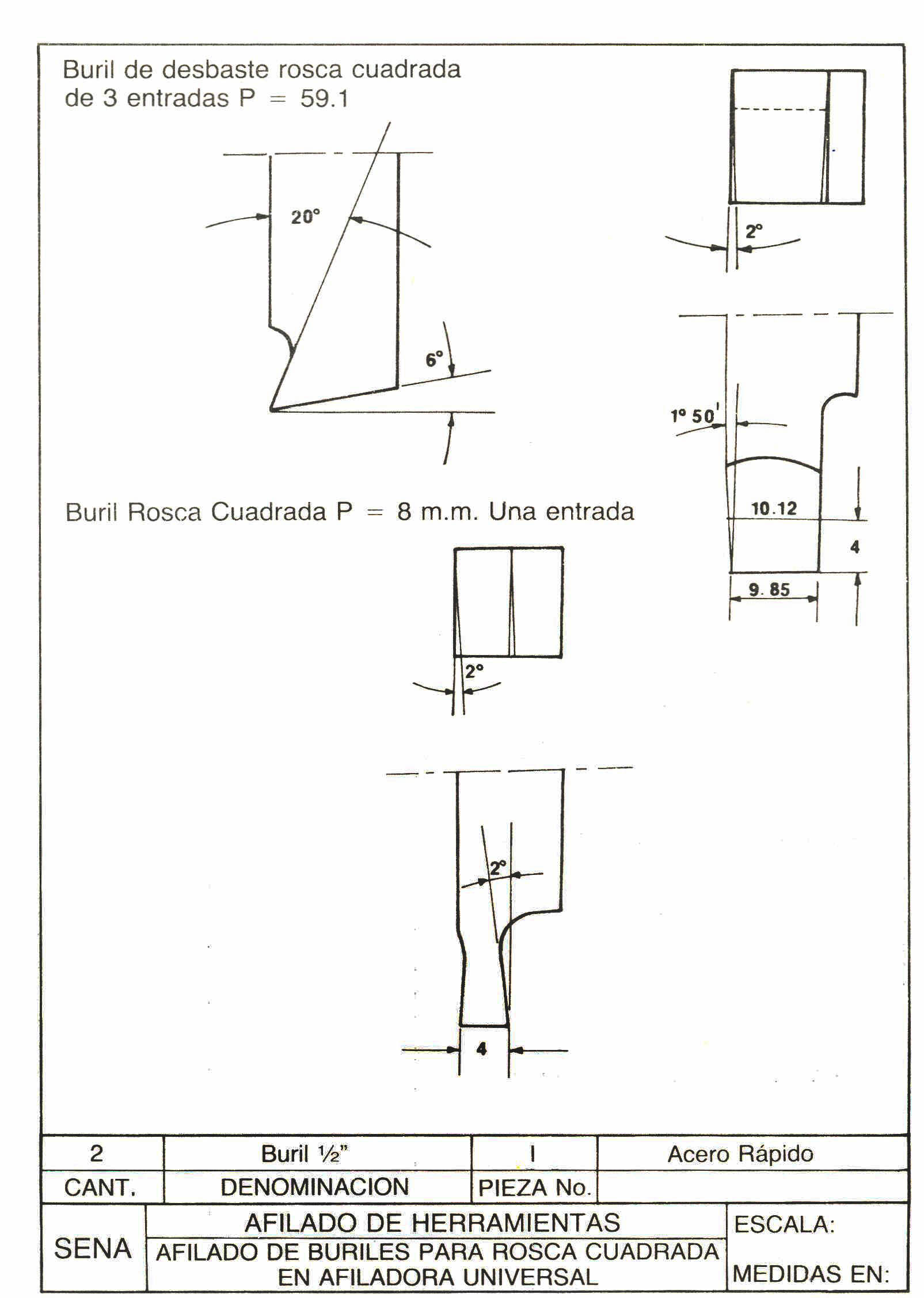

OBJETIVO TERMINAL

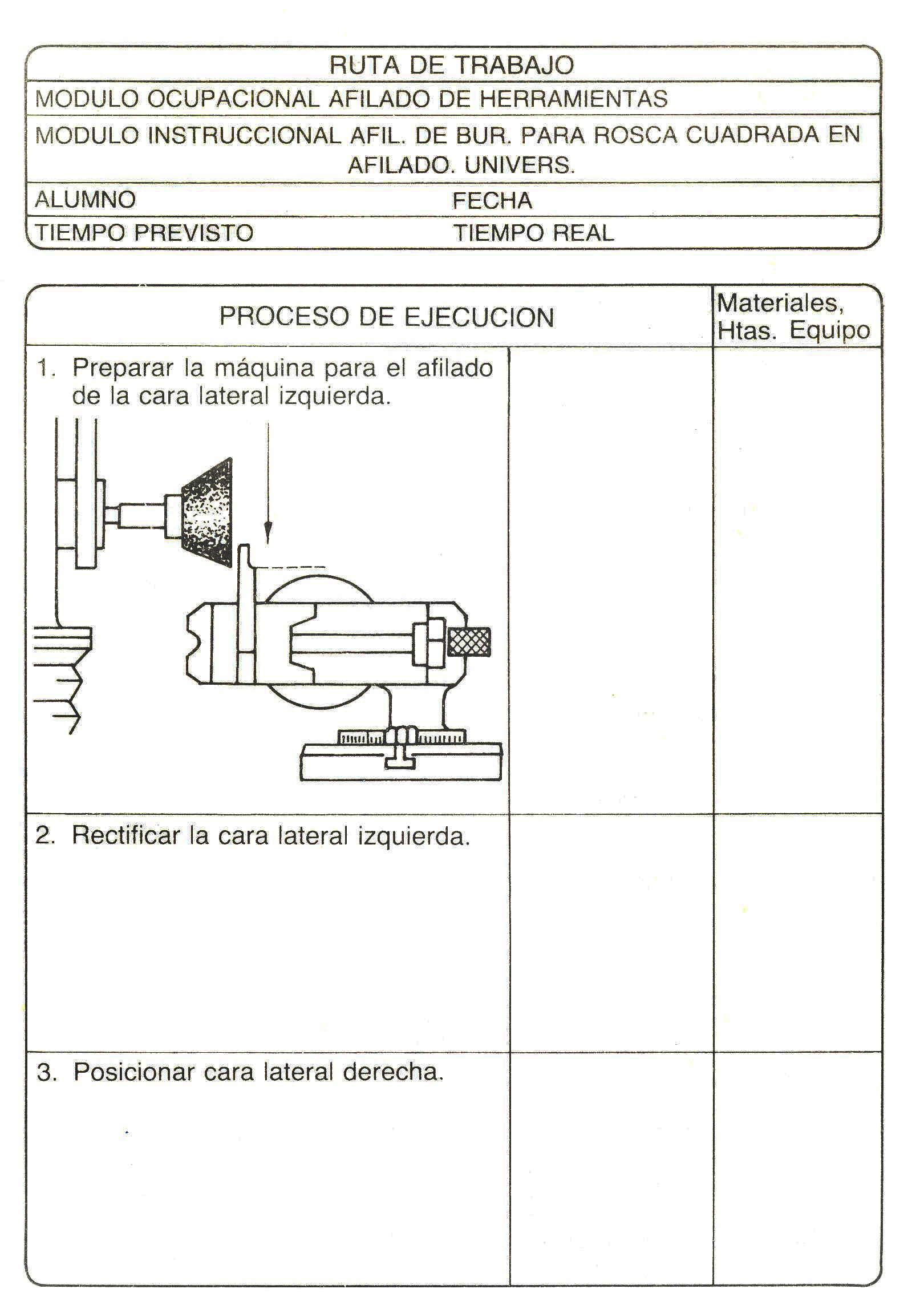

Dada el plano de un afilado de buriles para rosca cuadrada, una ruta de trabajo
previamente aprobada por el instructor, el material, equipo y elementos
necesarios, usted estará en capacidad de realizar el afilado del buril, siguiendo
las indicaciones de la ruta de trabajo.
Se considera logrado el objetivo si:
- Los ángulos y dimensiones coinciden con las requeridas sin margen de error.
- Las caras laterales, frontal y de ataque presentan buen acabado.
- Se observan las normas de seguridad.
OBJETIVO TERMINAL

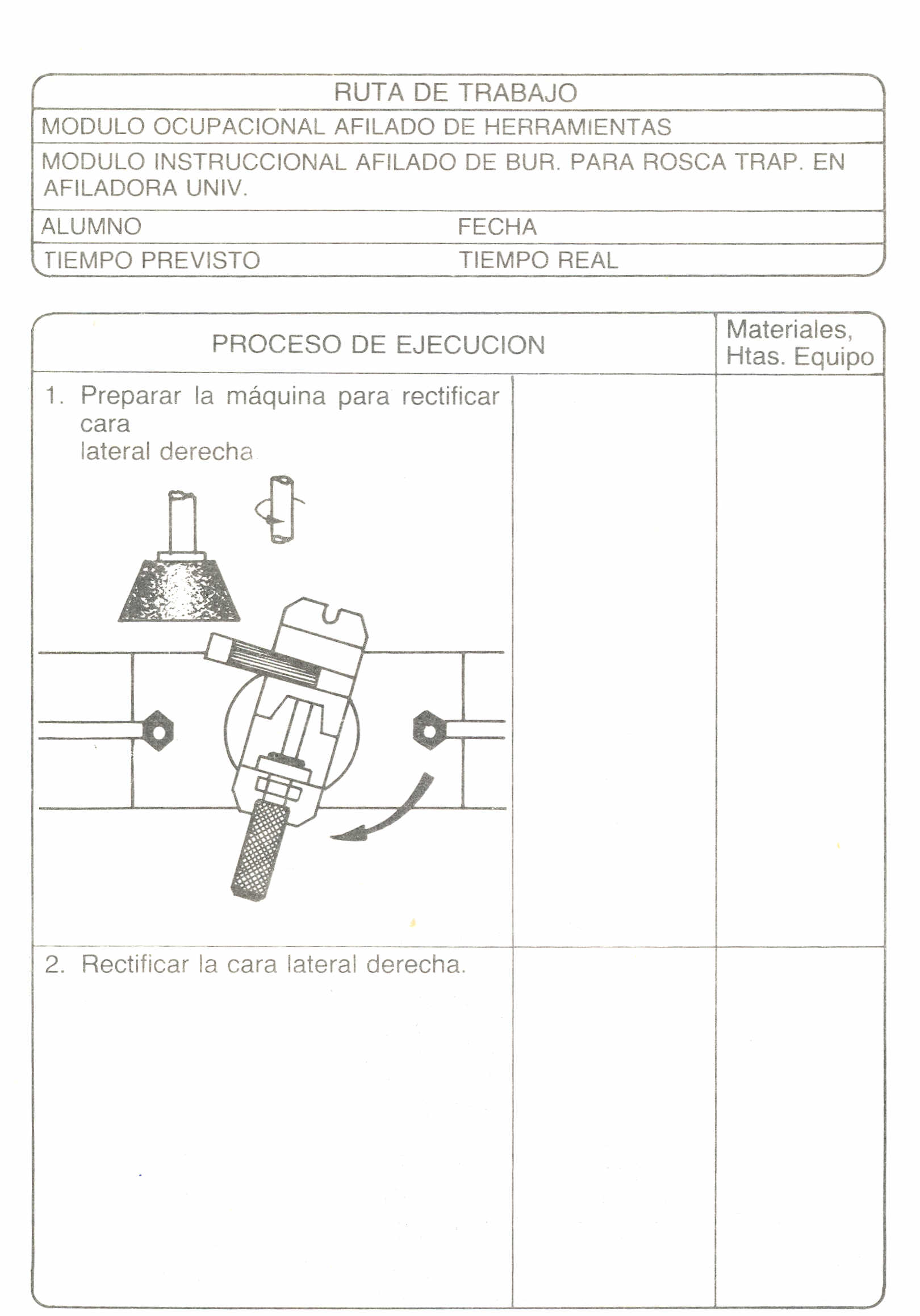

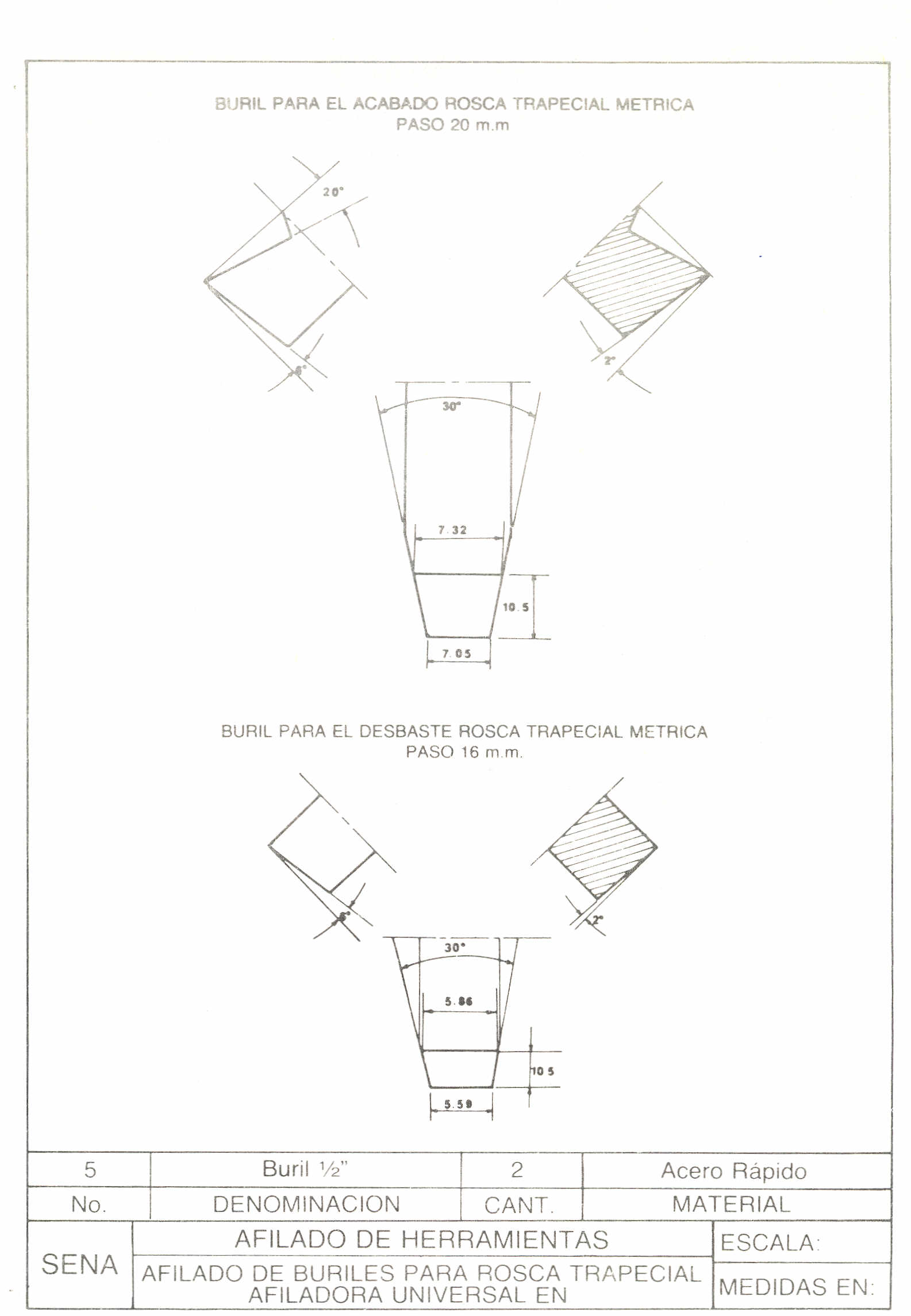

Dado el plano de un ejercicio de afilado de buriles para rosca trapecial, una
ruta de trabajo aprobada por el instructor, el material, herramientas, equipo
y elementos necesarios, usted estará en capacidad de ejecutar el afilado de
buriles para rosca trapecial en afiladora universal de herramientas siguiendo
las indicaciones del plano y de la ruta.
Se considera logrado el objetivo si:
- Las dimensiones coinciden con las especificadas en el plano sin margen de error.
- Las caras trabajadas presentan buen acabado.
- Se observan las normas de seguridad.
OBJETIVO TERMINAL

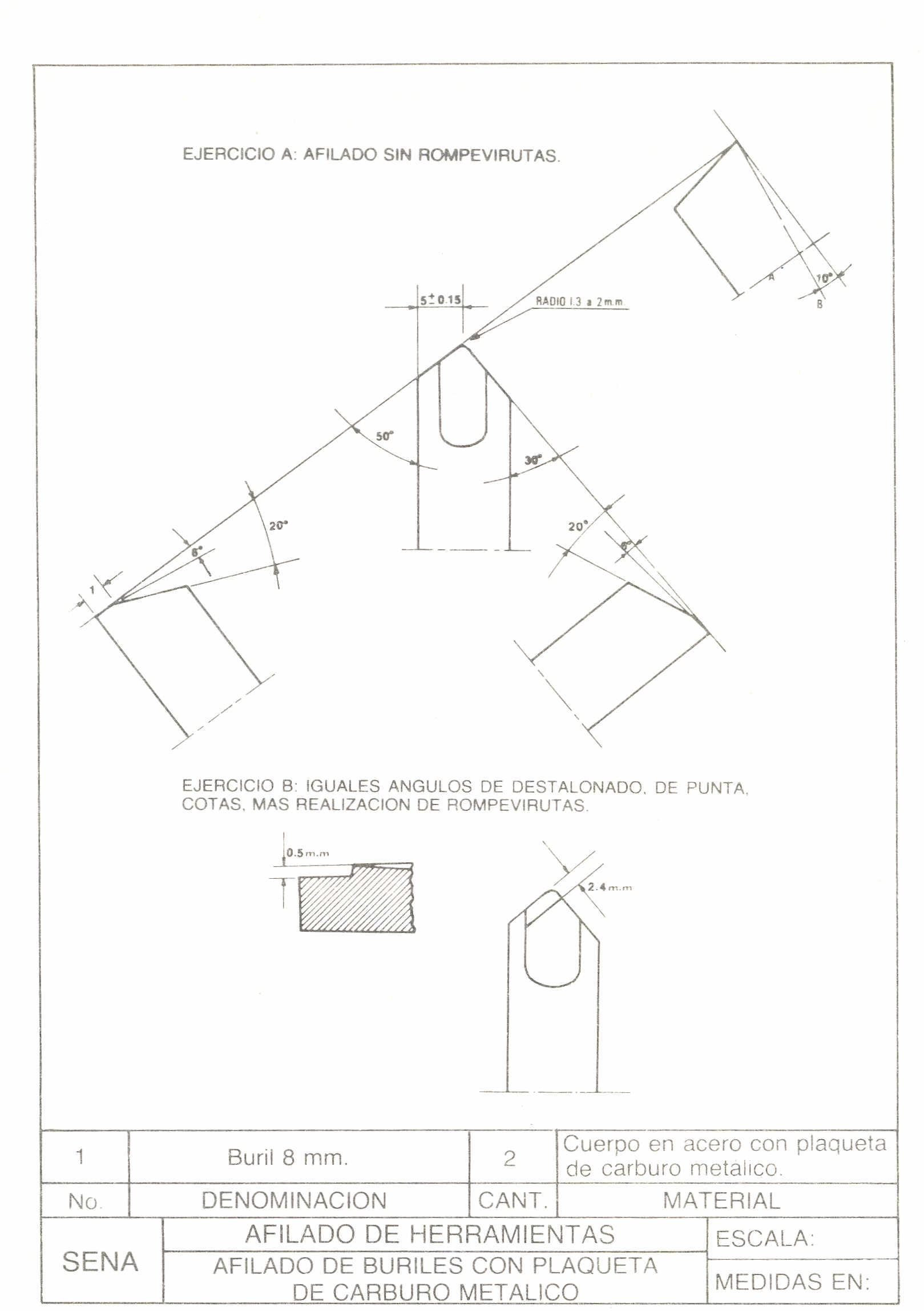

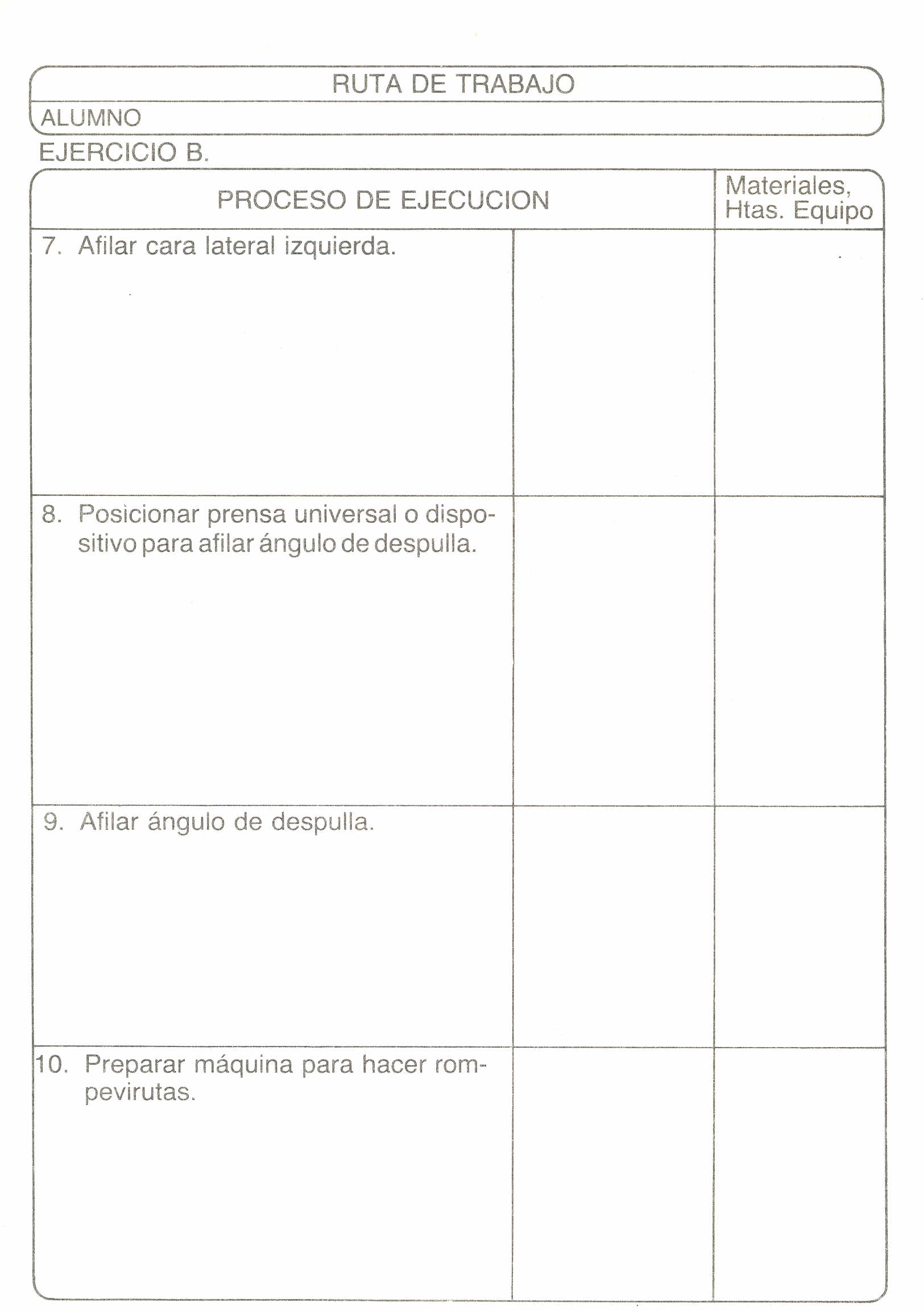

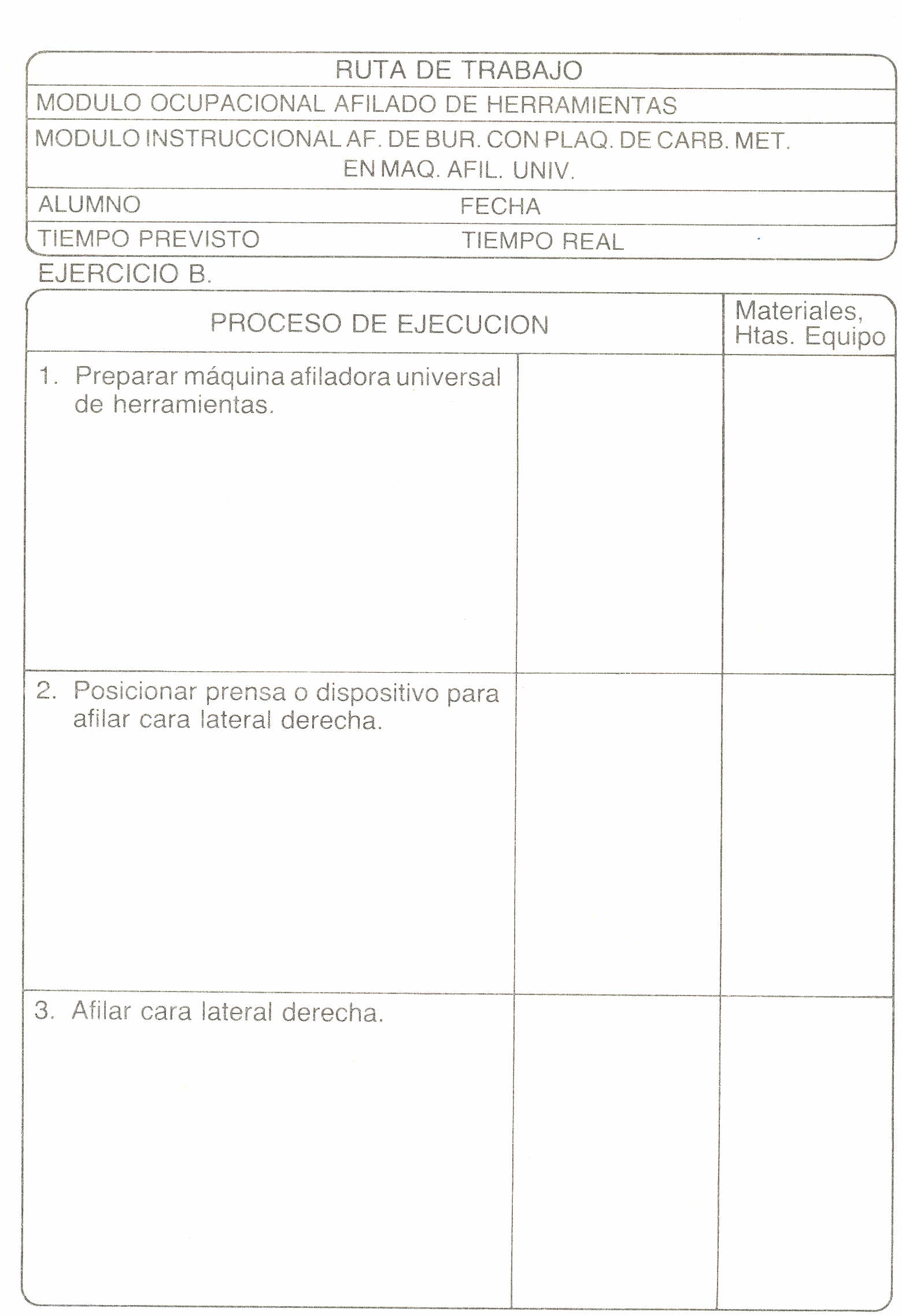

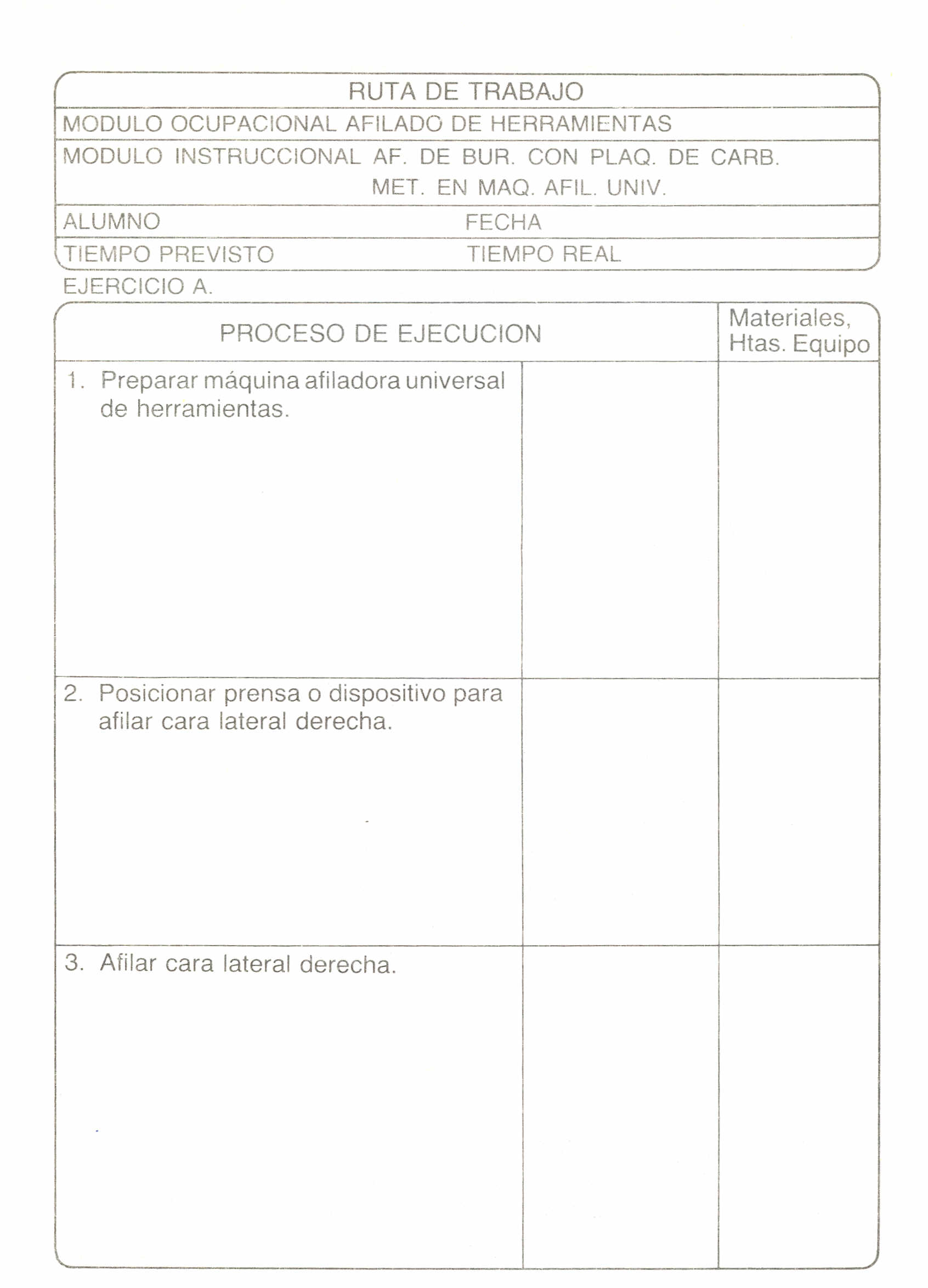

Dado un buril con plaqueta de carburo metálico, el plano para la ejecución del afilado. Una Afiladora Universal con los accesorios
y elementos indis-pensables para efectuar este afilado y la ruta de trabajo aprobada por el instructor. Usted deberá ejecutar el
afilado del buril siguiendo las indicaciones del plano.
Se considera logrado el objetivo si:
- Los ángulos son correctos.
- Las cotas estipuladas son exactas.
- Las superficies trabajadas no presentan grietas ni fisuras.
- Usted observa las normas de seguridad.

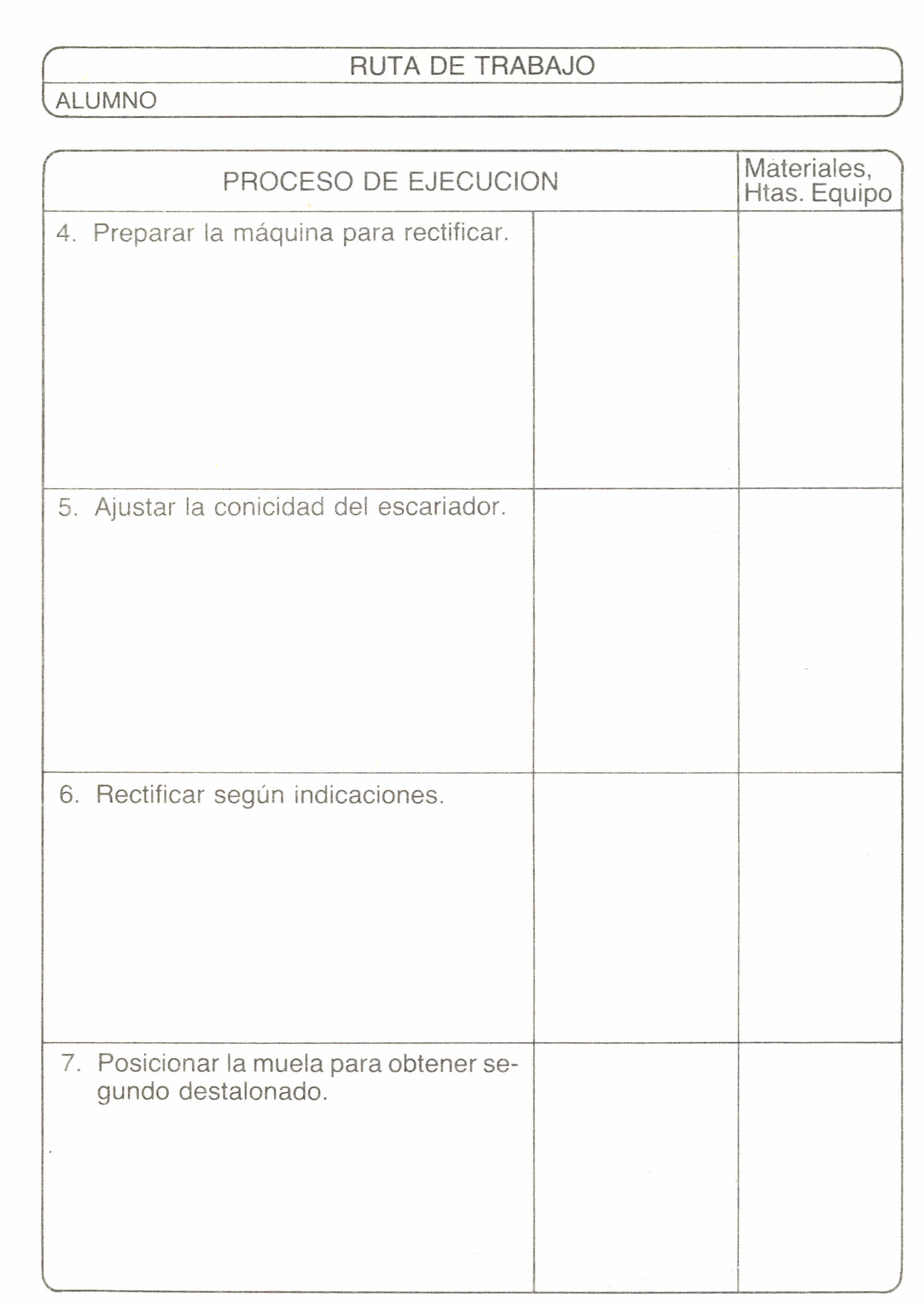

OBJETIVO TERMINAL

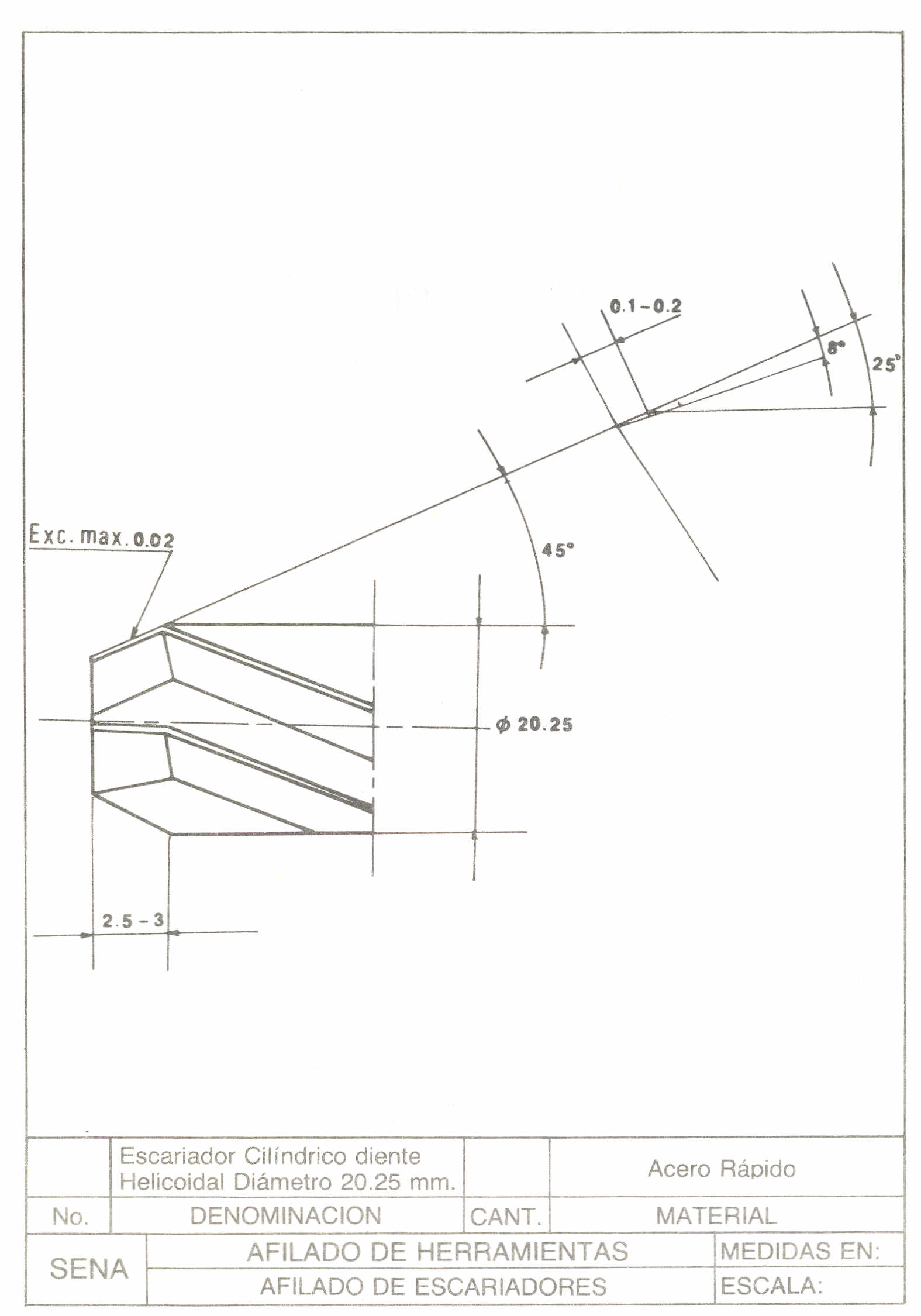

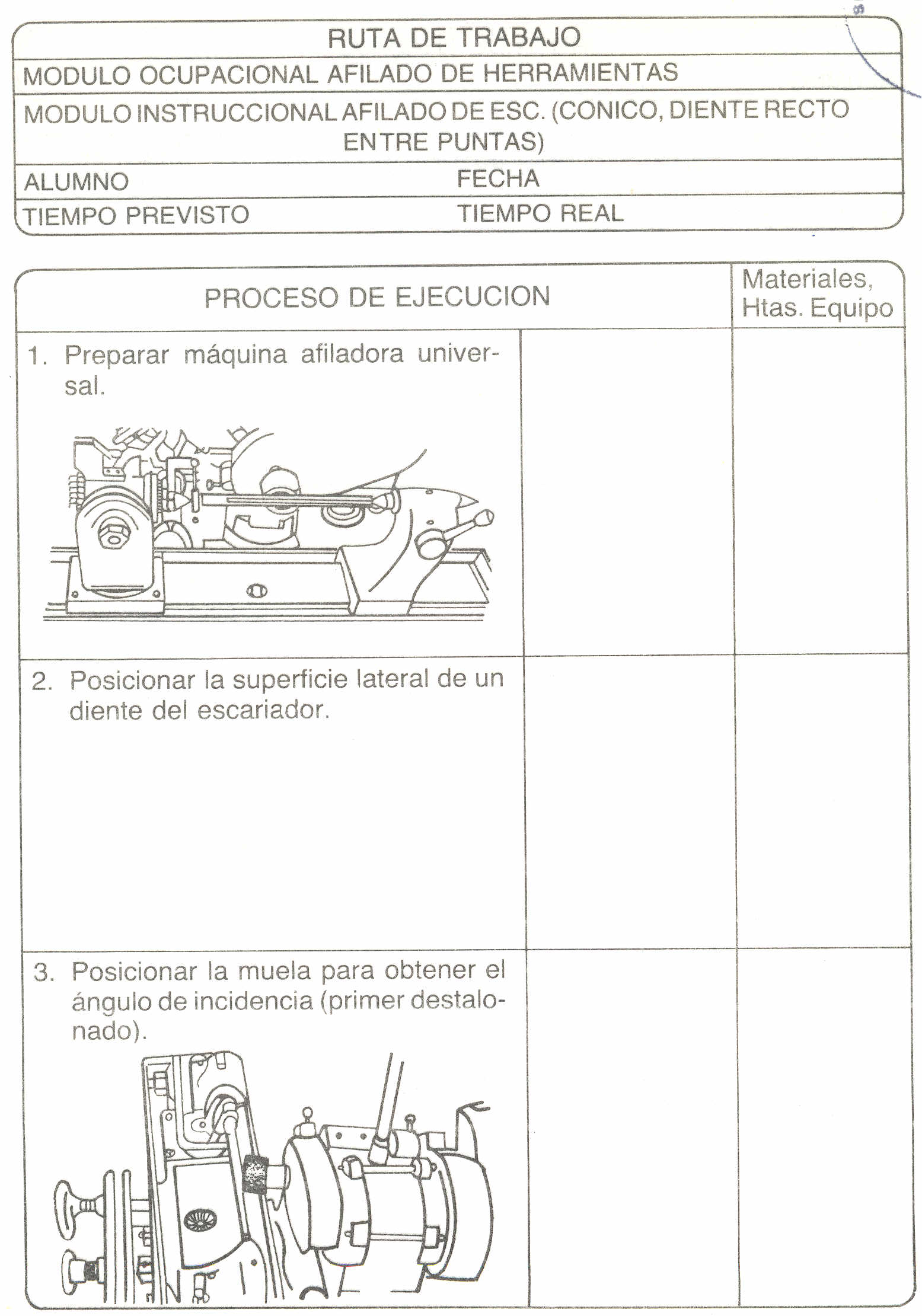

Dado un plano y una ruta de trabajo previamente aprobada por el
instructor y los elementos necesarios para efectuar la tarea, usted estará
en capacidad de ejecutar el afilado del escariador, siguiendo las
operaciones y pasos previstos en la ruta de trabajo.
Se considera logrado el objetivo si:
-Ejecuta las operaciones de acuerdo con lo previsto en la ruta de trabajo.
- Los ángulos y cotas establecidas están dentro de las tolerancias
previstas.
- Las caras trabajadas no presentan defectos.

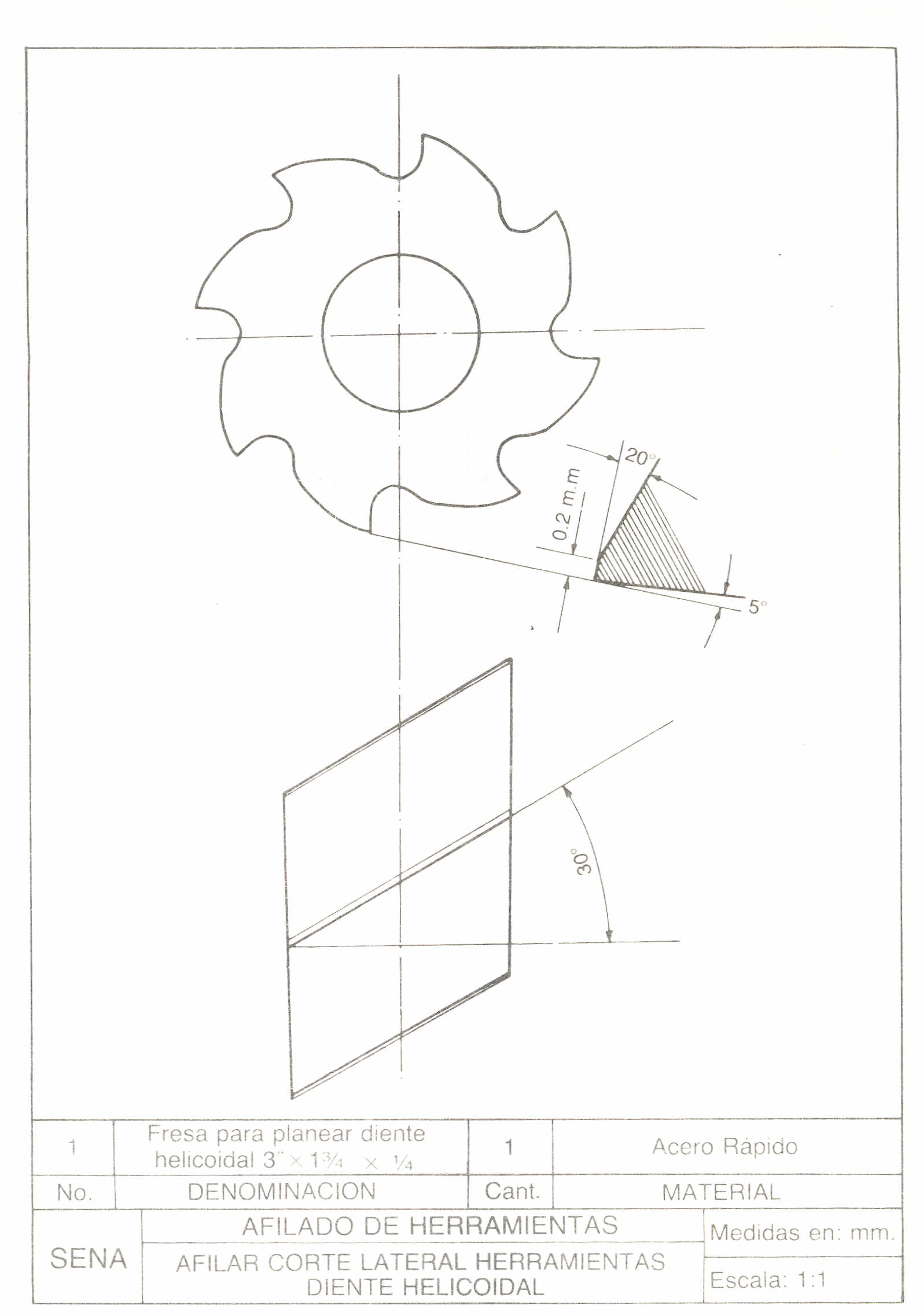

OBJETIVO TERMINAL

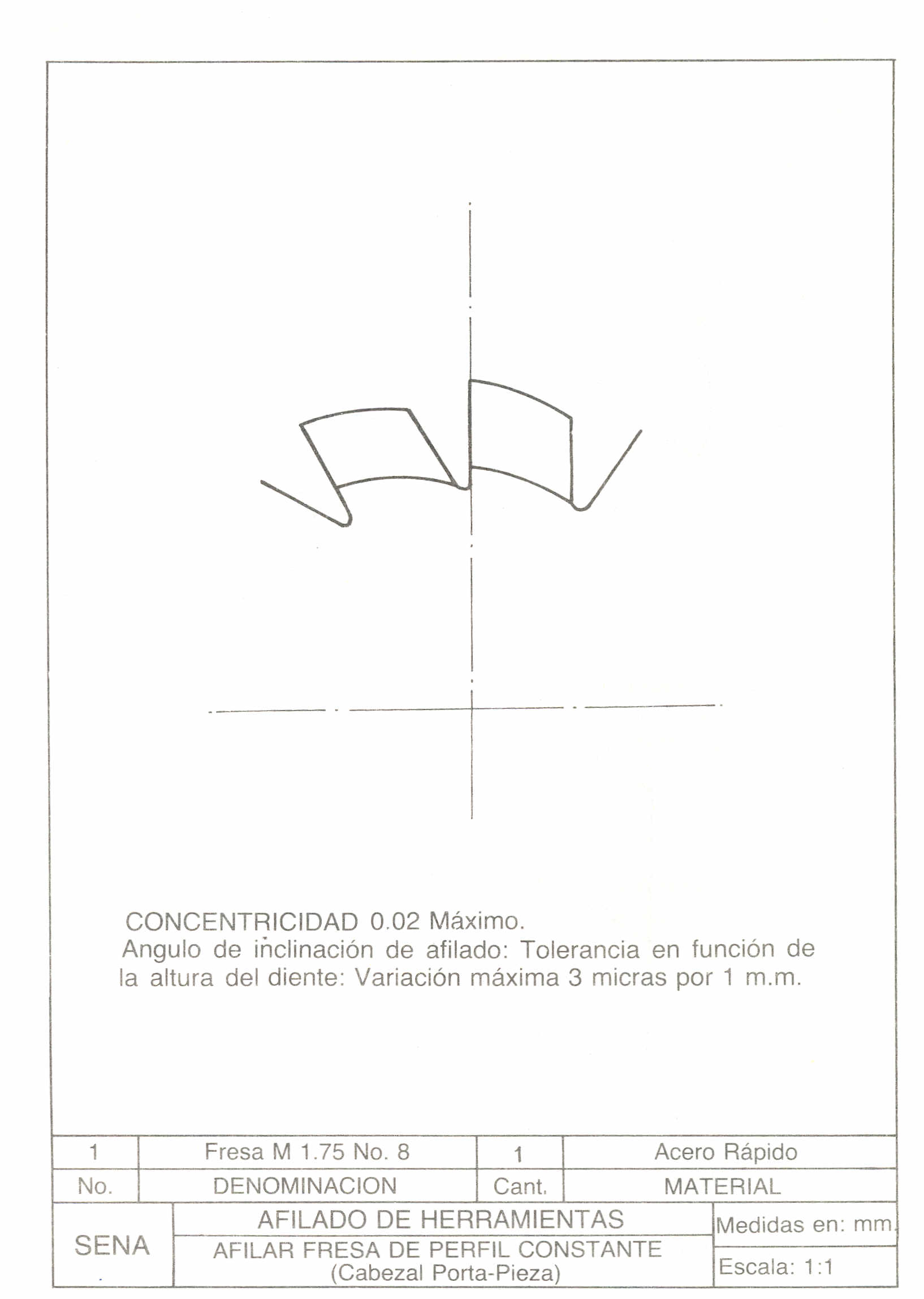

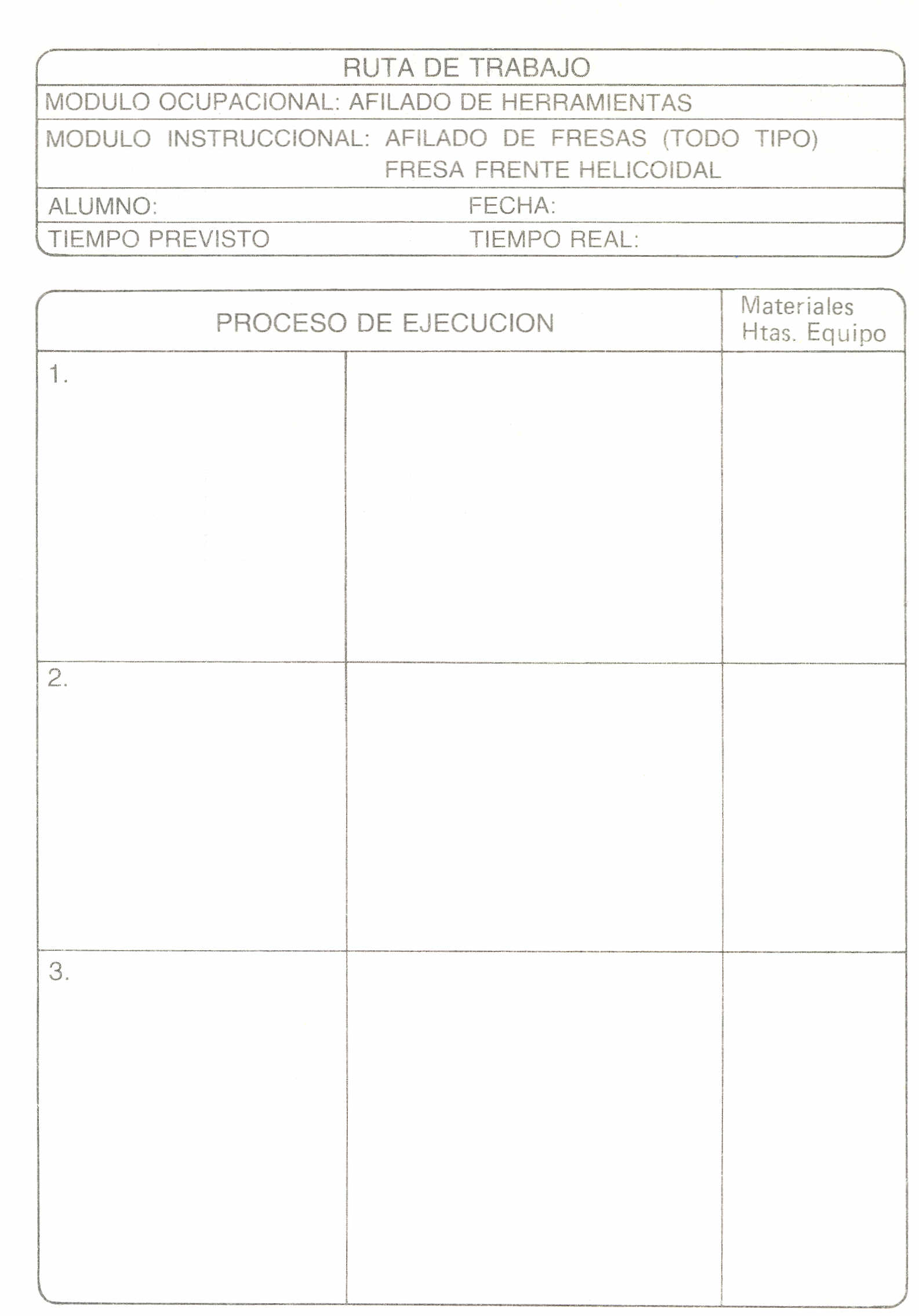

Dados los planos de las fresas (módulo, para planear diente helicoidal),
una ruta de trabajo aprobada por el instructor, las fresas, equipo y
elemento necesarios, usted estará en capacidad de ejecutar el afilado,
siguiendo las indicaciones de la ruta de trabajo.
Se considera logrado el objetivo si:
-Los ángulos coinciden con los requeridos en el plano.
- Las superficies trabajadas presentan buen acabado.
- Se observan las normas de seguridad.
