DIVERSAS REALIZACIONES DE LA HIDRAULICA La graduación digital de los parámetros hidráulicos desde el armario de mandos presupone que la máquina esté equipada con válvulas a comando eléctrico. El tipo de válvulas empleadas viene determinado de una parte por las exigencias de exactitud en la repetición de ciclo a ciclo y en la reproducción de antiguos valores, así como en la constancia de los valores después de largo tiempo. Pero de otra parte también cuenta el coste de dichas válvulas. Y según la técnica de los aparatos y válvulas empleadas se habla de: - Hidráulica proporcional. – Hidráulica digital. – Servohidráulica.

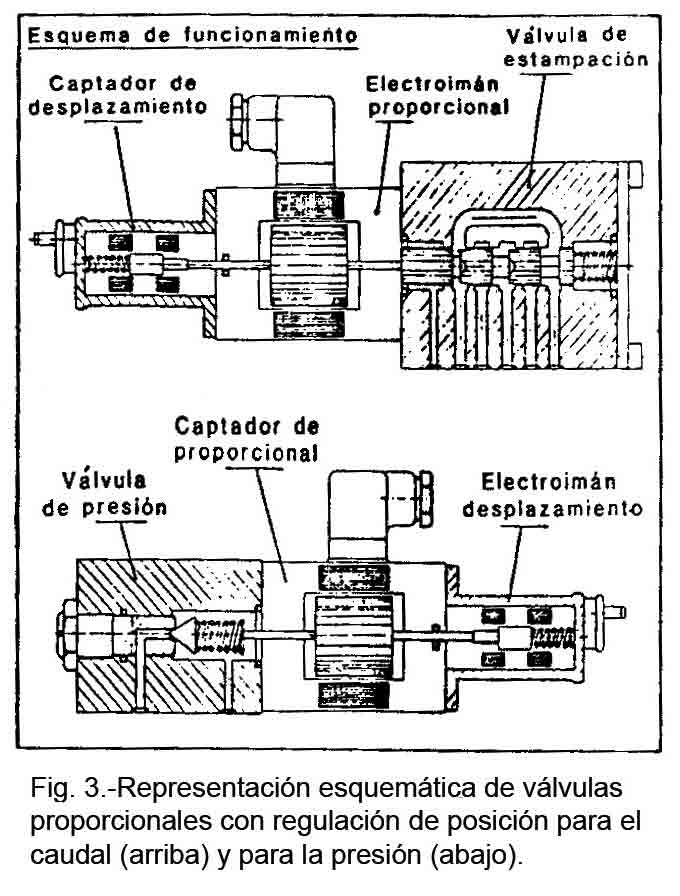

Para máquinas pequeñas, la hidráulica proporcional ofrece una buena solución desde el punto de vista económico para graduar presiones y velocidades desde el armario eléctrico. La figura 3 muestra este tipo de válvulas proporcionales en las que se regula eléctricamente su posición mediante un electroimán. El desplazamiento del electroimán es proporcional a la corriente de entrada. En la válvula de presión, el electroimán oprime el muelle del cono que regula la presión. Unido al electroimán, ambos tipos de válvula disponen de un captador de desplazamiento que envía señales al regulador electrónico. En caso de desviarse la válvula del valor consignado, su posición es corregida de forma inmediata. El empleo de tales válvulas en la práctica viene demostrando que significan una solución aceptable para muchos casos, pero no alcanzan el grado de exactitud de la hidráulica digital, ni en la repetición de ciclo a ciclo, ni en la reproducción de valores utilizados en anteriores ocasiones, ni tampoco en la constancia de los valores a lo largo de períodos de tiempo dilatados (1,2). En máquina de inyección de tamaños medianos o grandes, la diferencia de coste entre una hidráulica proporcional y una hidráulica digital se aprecia ya muy poco o no tiene ya ninguna importancia comparada con el precio de la máquina misma o incluso con el de algún equipo extra. El principio de la hidráulica digital se basa en la adición de valores fijos para obtener un valor total determinado. Los escalones individuales son invariables y por tanto, están claramente definidos. Sólo se trata de sumar o restar escalones mediante conexiones eléctricas, lo que explica su óptima reproductibilidad y su fantástica constancia (3). La graduación digital de los parámetros hidráu-licos desde el armario de mandos presupone que la máquina esté equipada con válvulas a comando eléctrico.
