Instalaciones Hidráulicas
TELEDUCHA CON VÁLVULA
Sistema de Bibliotecas SENA
Sistema de Bibliotecas SENA
CONTENIDOS TECNICOS: Luis Eduardo Ospina R.- Grival Carlos Efren Ibarra G.- Grival Carlos Hernando Rosas R.- Sena.CNC. ASESORIA TECNICO-PEDAGOGICA: Luis Eduardo Bustamante T. Asesor División Industria. Sena DIAGRAMACIÓN: Mario Alberto Salazar Z. COMITE TECNICO: Fernando Delgado H. Presidente Asoceramistas Luis Fernando Jiménez C. Gerente Mercadeo - Grival Juan Arias B. Jefe Centro Nacional de la Construcción Convenio SENA-ASOCERAMISTAS SENA. 1990
1. GENERALIDADES 1.1 Descripción 1.2 Partes 1.3 Funcionamiento 2. PROCESO TECNICO DE INSTALACION 2.1 Medidas de Instalación 2.2 Conexión a la Red 2.3 Instalación del Soporte 3. MATERIALES, HERRAMIENTAS Y EQUIPO 4. RECOMENDACIONES TECNICAS
1.1 DESCRIPCION
Como su nombre lo indica, es un tipo de ducha personal o teleducha cuya extensión se instala en una válvula angular especialmente diseñada. La principal característica la constituye el hecho de instalarse exclusivamente en la red de agua fría, por lo cual su ubicación debe hacerse de acuerdo a las necesidades de aseo personal.

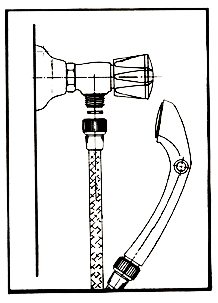

1.2 PARTES
La teleducha con válvula consta de dos partes: La válvula y la extensión, además del soporte que forma parte del juego, suministrado por el fabricante. 1.3 FUNCIONAMIENTO Al rotar la manija de la válvula hacia la izquierda se produce el paso del agua hacia la teleducha; para obtener agua por ésta, basta oprimir el botón de control hacia la izquierda del brazo de la teleducha.
2.1 MEDIDAS DE INSTALACION
Las medidas de instalación de la teleducha con válvula no son rigurosamente fijas, sin embargo la altura puede ser considerada dentro de un parámetro de 0.60 a 1.10 metros de altura sobre el nivel del piso terminado. El soporte debe ser instalado por encima de la salida de la válvula, a una distancia tal que la manguera permita colgar el brazo de la teleducha, después de instalada.
2.2 CONEXION A LA RED
El proceso de instalación de la teleducha con válvula se lleva a con cabo el siguiente orden de operaciones:
A. Drenar la Tubería
Retire el niple taponado de la pared, abra la llave de paso y deje escapar momentáneamente el agua. Esto con el fin de evacuar de la tubería, cualquier residuo que posteriormente pueda dañar los empaques de la válvula o entorpecer el funcionamiento de la teleducha, después de unos dos minutos, proceda a cerrar la llave de paso.
B. Alistar Niple
Mida, corte y rosque un niple de hierro galvanizado de 1/2" de diámetro y de una longitud total equivalente a 4.5 centímetros que sobresale de la pared terminada.

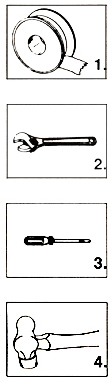

Aplíquele cinta de teflón en ambas roscas y enrósquelo en el codo de la pared, ajustándolo con llaves para tubo.
C. Enroscar la Válvula
Introduzca el escudo de la válvula en el niple que acaba de instalar.
Tome la válvula como viene armada de la fábrica y enrósquela en el niple, primero manualmente y por último ajústela con llave expansiva, dejando la rosca de conexión de la manguera hacia abajo.
D. Conectar la Teleducha
Tome la manguera y verifique que en el interior de sus tuercas se encuentren los empaques, enrosque manualmente uno de sus extremos a la válvula y el otro al brazo de la teleducha.
Verifique que no haya escapes por las tuercas de la manguera, haciendo circular el agua con la válvula abierta y restringiendo el paso del agua con el botón de control del brazo de la teleducha. Si es necesario ajuste un poco mas las tuercas.
2.3 INSTALAR EL SOPORTE
Determine la ubicación del soporte y verifique que la longitud de la manguera, le permita colgar la teleducha después de instalada.
Apoye manualmente el soporte contra la pared, en el sitio escogido y marque la posición de los tornillos.

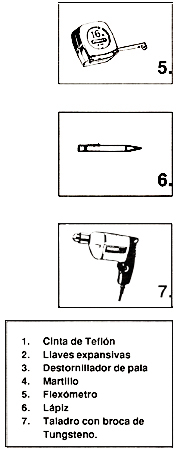

Con un taladro y broca de tungsteno de 1/4", abra los orificios sin excederse en la profundidad.
Inserte los chazos plásticos, golpeándolos suavemente con un martillo.
Asegure el soporte, sujetándolo con los tornillos.
• Si el chorro de la teleducha pierde orientación o caudal, retire el tornillo de la rejilla, deje fluir el agua, limpie la rejilla y arme nuevamente el conjunto. • El brazo de la teleducha, no es una válvula de corte total del agua, en la posición de cierre del botón, se presenta un goteo normal, esto para recordarle que hay paso de agua a la teleducha y que es necesario cerrar la válvula. • No usar pegantes, hilazas ni grasas de origen animal o vegetal en las roscas, use siempre cinta de teflón. • No utilizar llaves para tubo para ajustar la válvula ni las tuercas de la manguera. • Evitar estropear el brazo de la teleducha, durante el proceso de instalación.
