Instalaciones Hidráulicas y Sanitarias
GRIFOS Y LLAVES PARA LAVAPLATOS
Sistema de Bibliotecas SENA
Sistema de Bibliotecas SENA
PRIMERA EDICION. CONTENIDOS TECNICOS: Carlos Hernando Rosas R.- Sena.CNC. Carlos Efrén lbarra G.- Grival ASESORÍA TECNICO-PEDAGOGICA: Luis Eduardo Bustamante T. Asesor División del Sector Industria y de la Construcción. Sena DIAGRAMACION: Mario Alberto Salazar Z. ILUSTRACION Silvano W. Buitrago R. COMITE TECNICO: Fernando Delgado H. Presidente Asoceramistas Luis Fernando Jiménez C. Gerente Mercadeo - Grival Juan Arias B. Jefe Centro Nacional de la Construcción Convenio SENA-ASOCERAMISTAS SENA. 1992

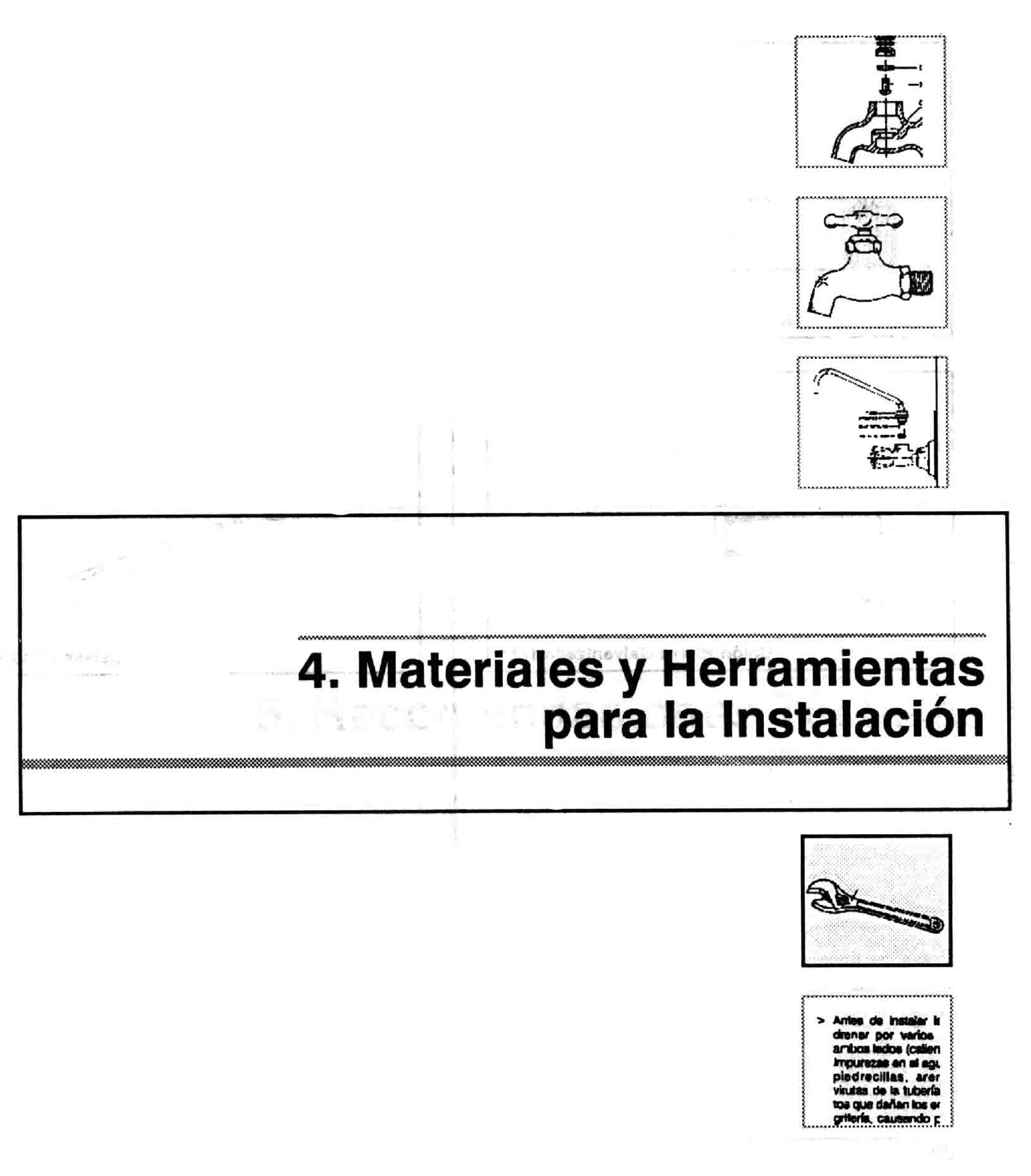

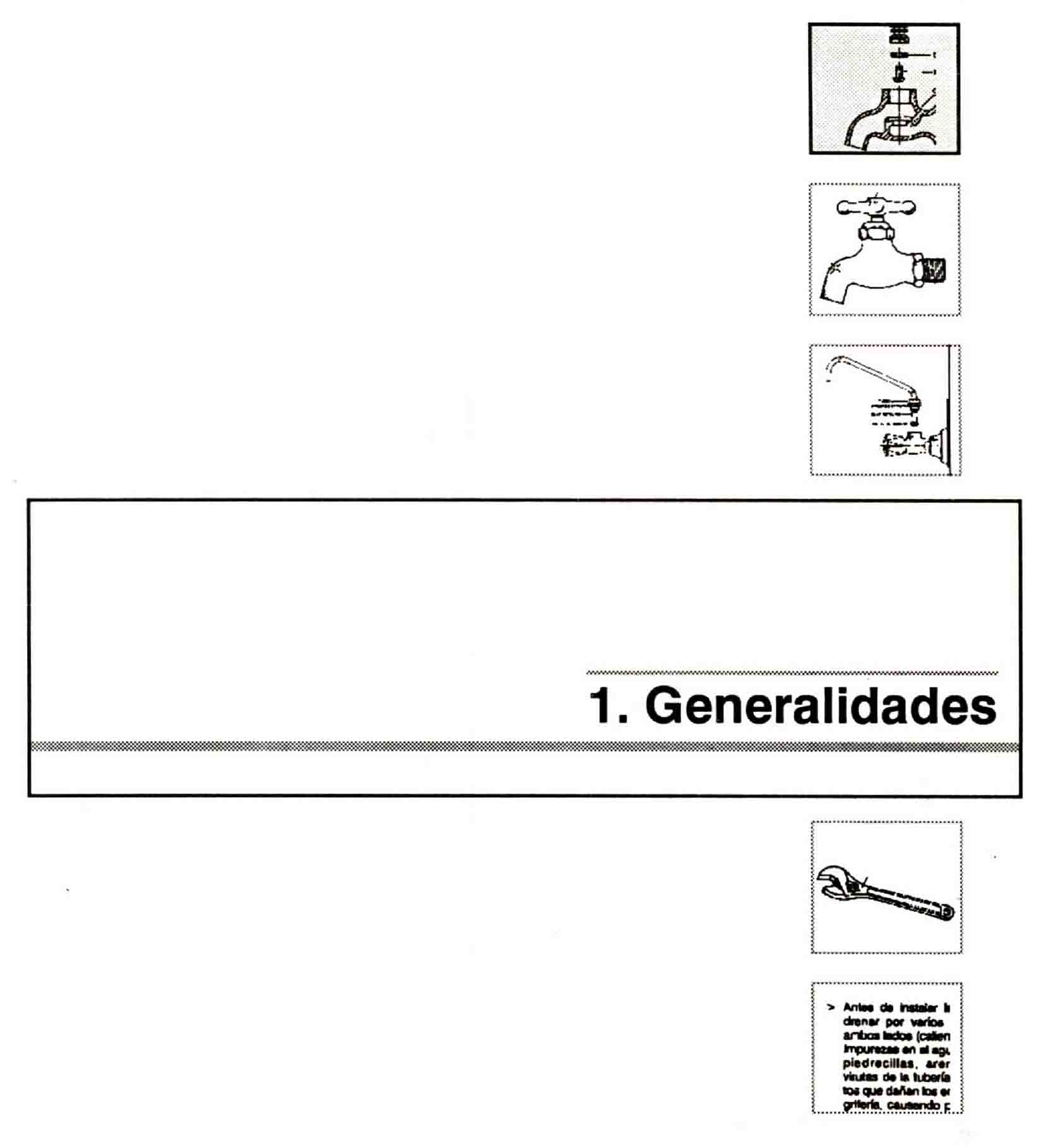

1. GENERALIDADES 1.1 Descripción 1.2 Clases 2. GRIFOS 2.1 Partes 2.2 Funcionamiento 2.3 Proceso de Instalación 3. LLAVES TERMINALES 3.1 Partes 3.2 Funcionamiento 3.3 Proceso de Instalación 3.4 Mantenimiento 4. MATERIALES Y HERRAMIENTAS PARA LA INSTALACION 5. RECOMENDACIONES TECNICAS
1.1 DESCRIPCION Se denominan con este nombre, a las llaves que se instalan para los lavaplatos en las cocinas. 1.2 CLASES Las llaves terminales para cocina, son de dos clases: Los grifos y La llave terminal" Tipo Colibrí”.

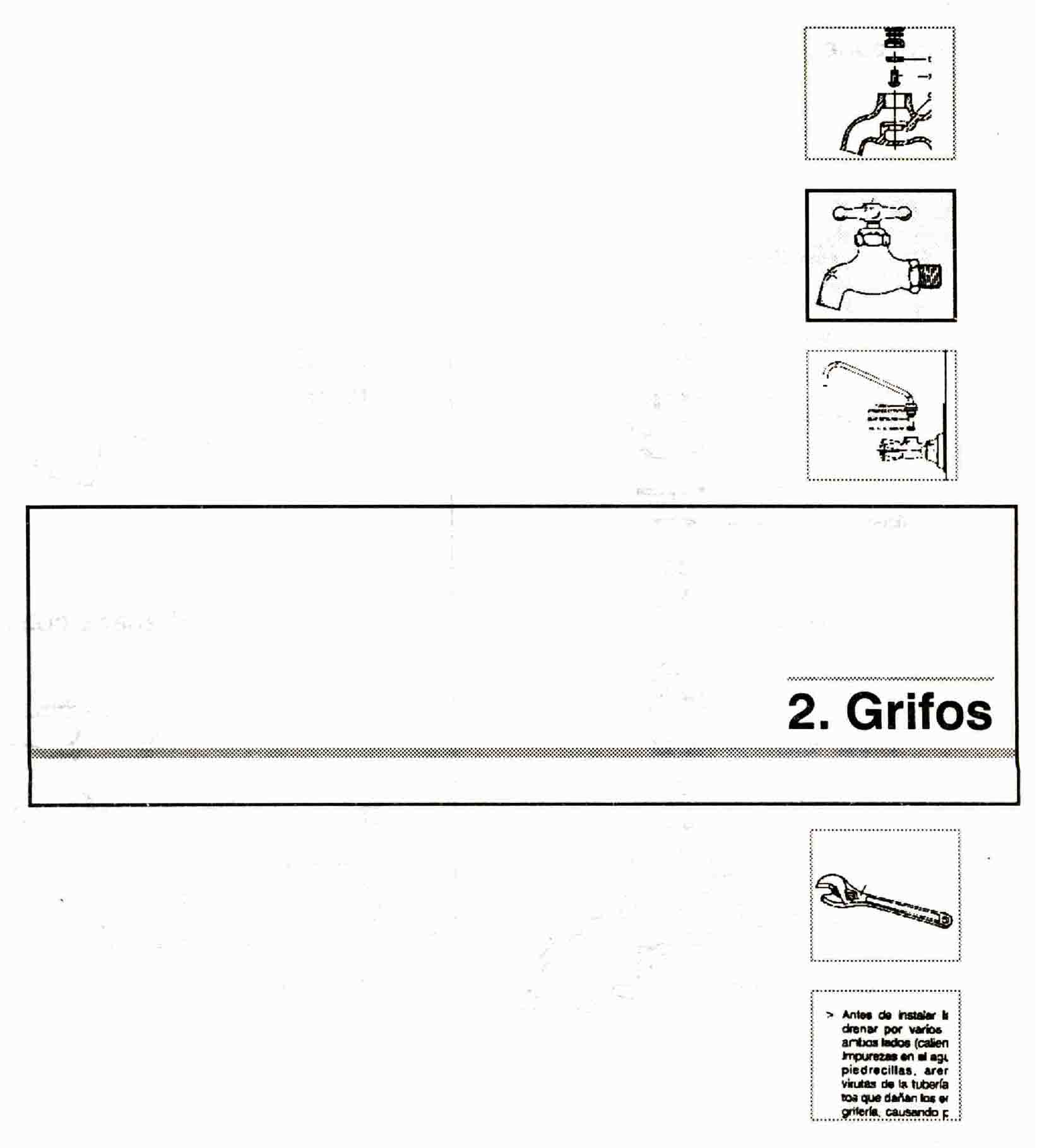

GRIFOS
Los grifos pueden ser de dos tipos:

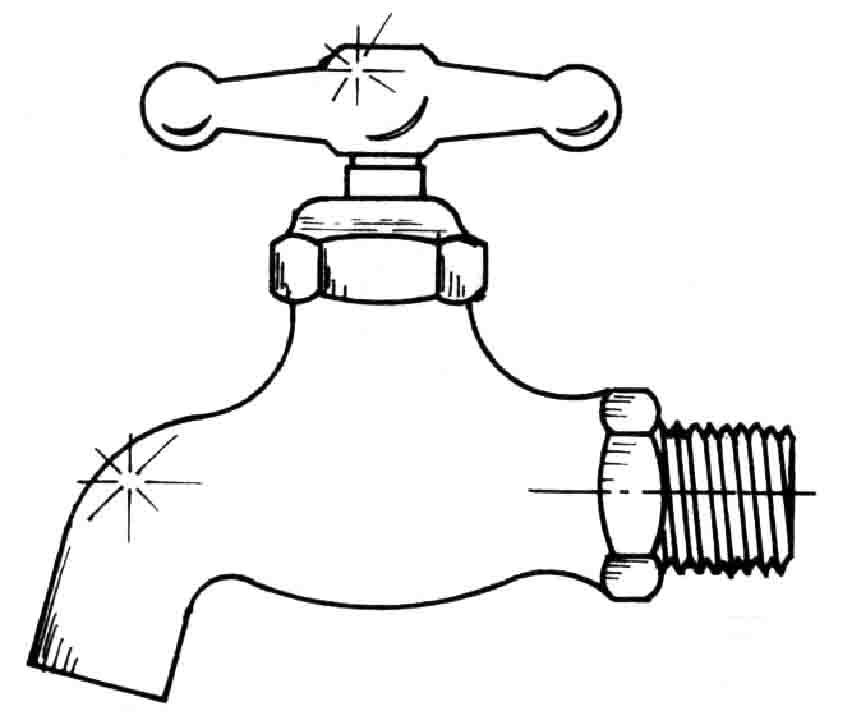

Grifo Común y
Grifo con extensión.
2.1 PARTES
Las siguientes, son las partes que conforma el grifo común:
Y el grifo con extensión:
2.2 FUNCIONAMIENTO:
Los dos tipos de grifos tienen un funcionamiento similar, ya que su diferencia solo radica en la pequeña extensión cromada del segundo. Al rotar la manija a la izquierda el vástago asciende permitiendo el acceso de agua al lavaplatos, para interrumpir el paso del agua, basta rotar la manija en sentido contrario.
2.3 PROCESO DE INSTALACION
El proceso de instalación de los grifos, se lleva a cabo de la siguiente manera:
MEDIDAS DE INSTALACION

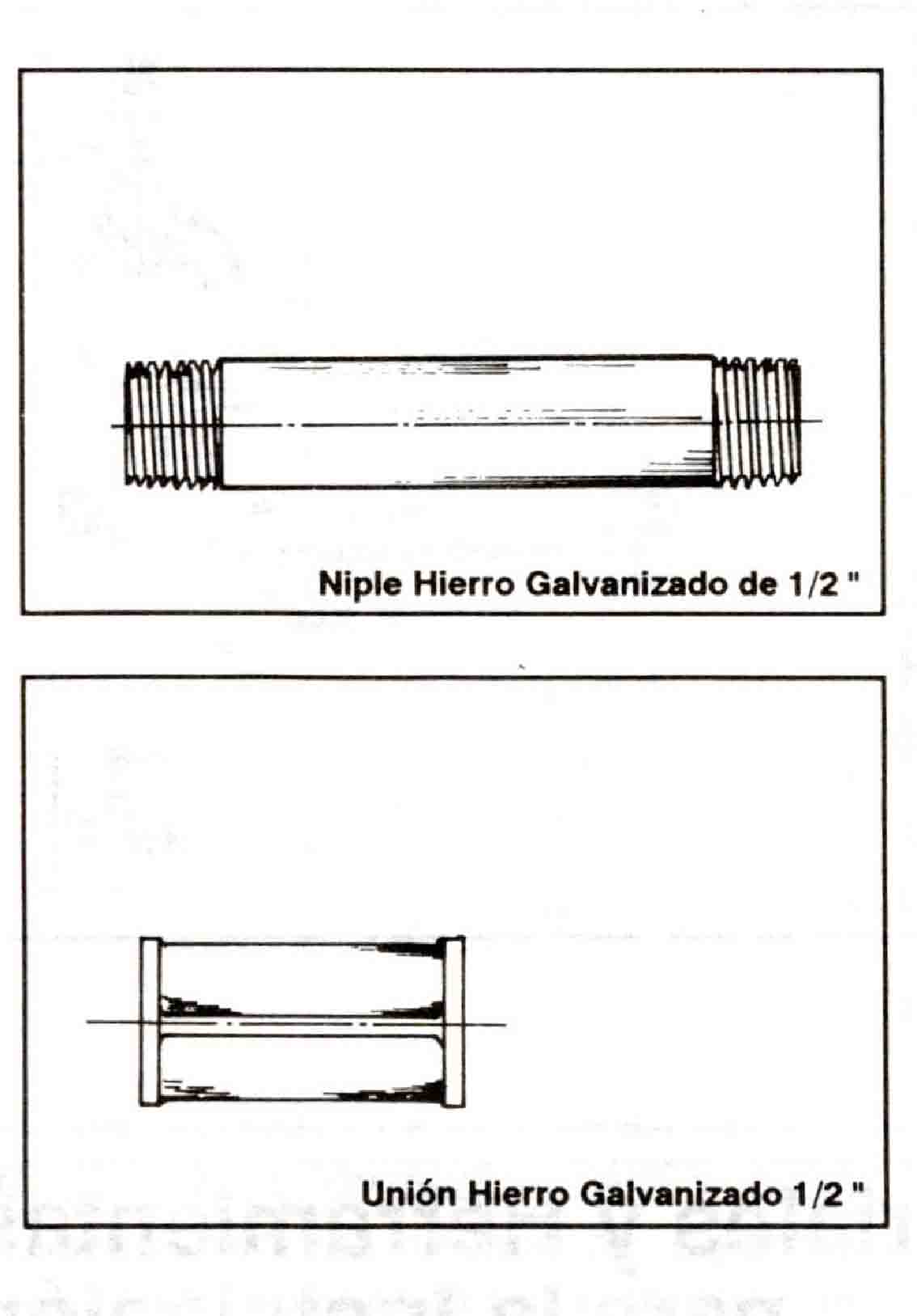

Cuando se utiliza el grifo en la instalación del lavaplatos, no se debe dejar instalado directamente del codo de la pared, sino que es necesario prolongar su alcance utilizando un niple de de 10 a 15 cms de longitud y una unión de 1/2" de hierro gal-vanizado y en ésta enroscar el grifo.
MANTENIMIENTO Debido a la sencillez de su mecanismo, no es muy frecuente encontrar fallas de funcionamiento en los grifos, sin embargo se puede resaltar el siguiente aspecto: Cuando se produce el desgaste del disco asiento debido al uso se presenta escape de agua por la nariz, el cual se puede remediar cambiando este repuesto, de la siguiente manera: • Desenrosque la tuerca superior y retire el conjunto del vástago. • Con un destornillador de pala desenrosque el tornillo que sostiene el disco-asiento (empaque) y reemplácelo. • Arme nuevamente el conjunto y enrosque la tuerca superior del grifo.
El desgaste del empaque ubicado entre la tuerca superior y el vástago, produce escapes por el área de la manija, si se presenta esta situación, proceda así:
• Desenrosque el tornillo de fijación de la manija, separe el vástago de la tuerca y revise el anillo de caucho, si se encuentra deteriorado, reemplácelo.
• Arme nuevamente el conjunto y enrosque la tuerca superior del grifo.

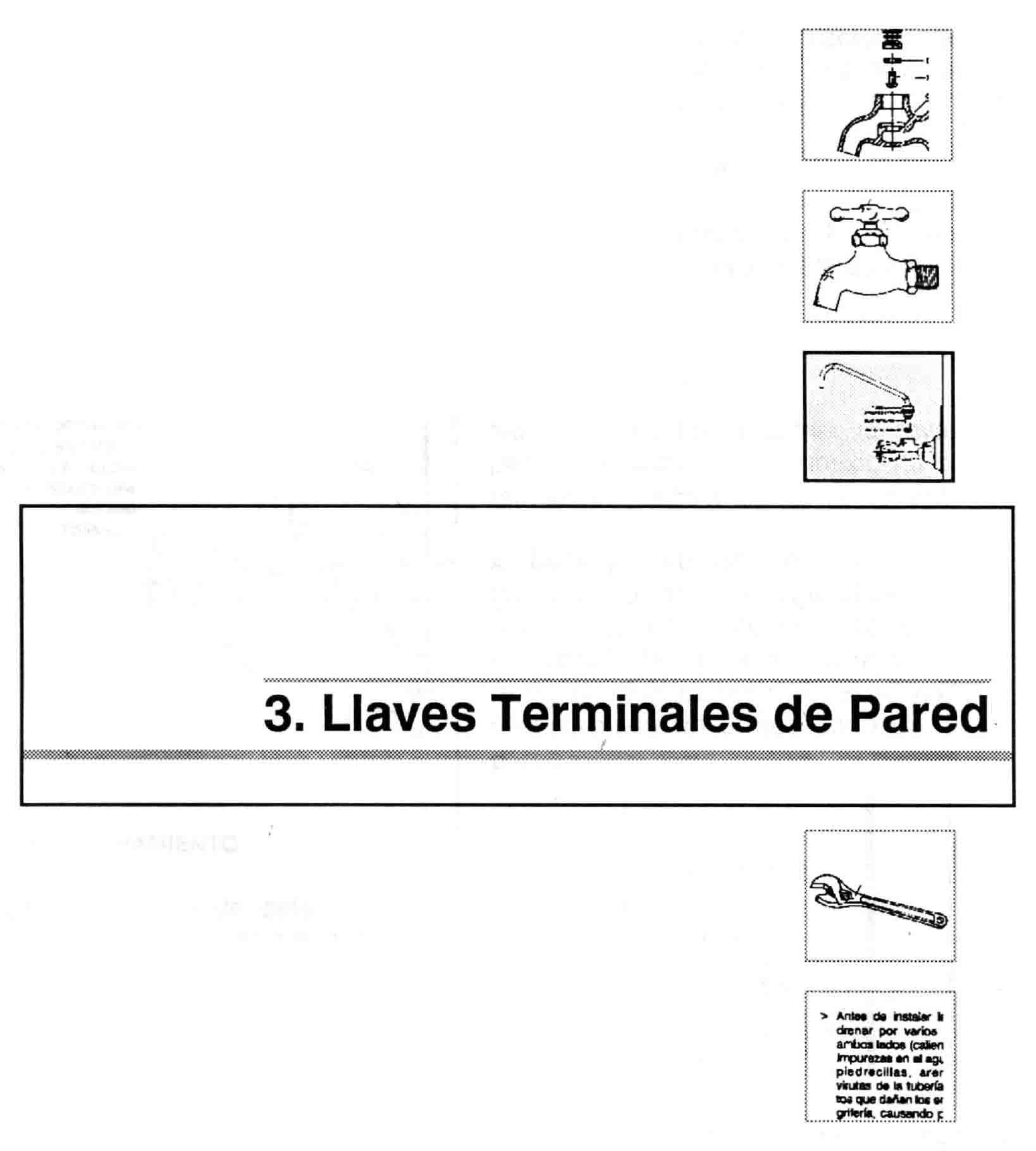

LLAVES TERMINALES DE PARED 11 Tipo Colibrí 11
3.1 PARTES
Las siguientes, son sus partes:
3.2 FUNCIONAMIENTO
El funcionamiento de este tipo de llaves terminales, es el corriente, al girar la manija hacia la izquierda, el vástago asciende interrumpiendo el sello del disco-asiento y permitiendo el paso del agua.
3.3 PROCESO DE INSTALACION
El proceso técnico de instalación de la llave terminal tipo colibrí, se lleva a cabo de la siguiente manera:
MEDIDAS DE INSTALACION
Las medidas descritas en el capítulo anterior, se conservan para este tipo de llave.
CONEXION A LA RED No es necesario desarmar la llave, para su instalación, la conexión a la red, se realiza de la siguiente manera:

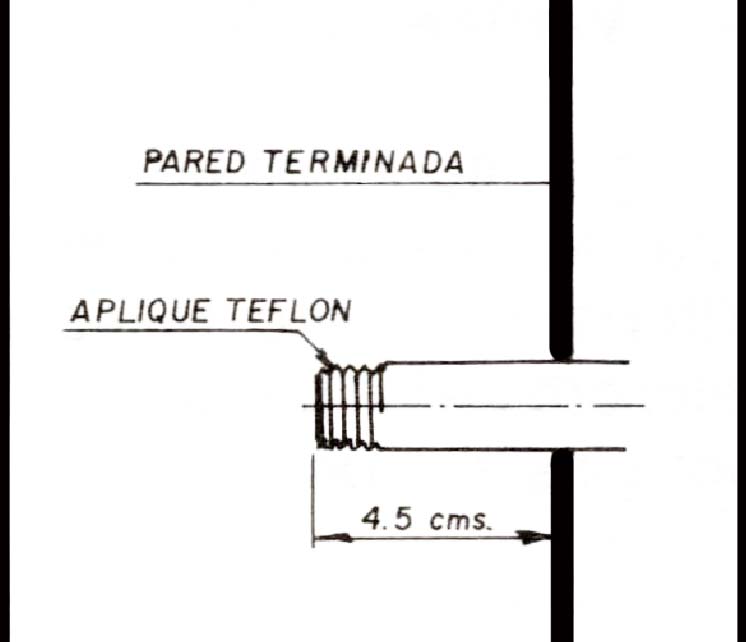

A. Mida y corte un niple de hierro galvanizado, de una longitud tal que sobresalga 4.5 centímetros (incluída la rosca) de la pared terminada. Aplíquele cinta de teflón en las roscas y enrósquelo en el accesorio de la pared.
B. Inserte el escudo y enrosque la válvula, la rosca de salida, debe quedar orientada hacia arriba.
c. Coloque el empaque plástico en la cabeza roscada de la nariz y enrosque la en la válvula, ajustando con llaves expansivas. 3.4 MANTENIMIENTO La siguiente información se adjunta, para casos eventuales en los que, la grifería presente fallas debido al deterioro de las piezas, o a una defectuosa instalación. Con el borde de la pala de un pequeño destornillador, levante el botón índice de la manija, desenrosque el tornillo de fijación y retire la manija. Desenrosque la tuerca prensaestopas, revise el empaque del disco-asiento, el anillo de caucho que queda entre el vástago y la tuerca y el empaque superior, reemplace la pieza defectuosa y arme la válvula.

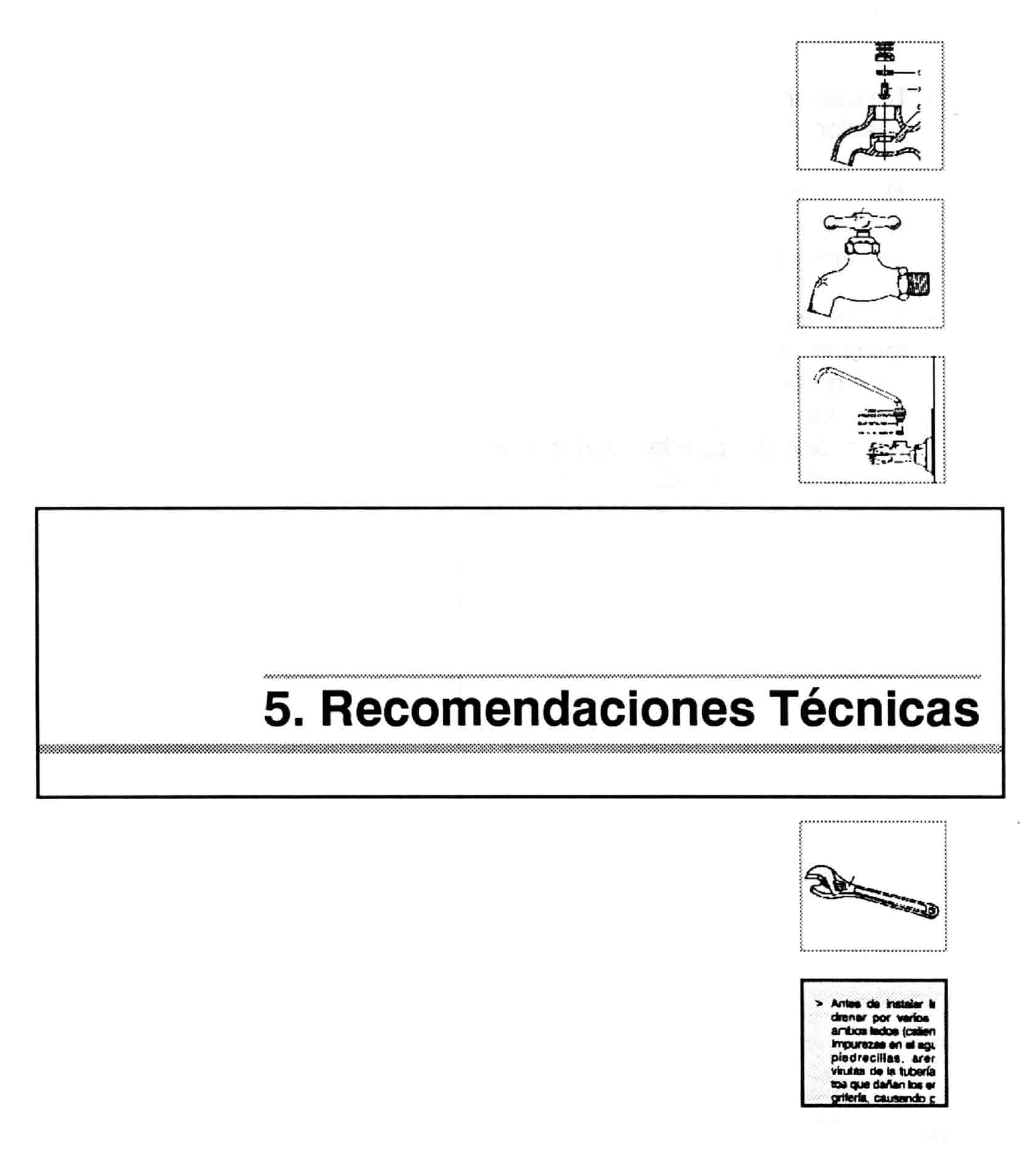

> No utilizar llaves de tubo en la instalación de las llaves terminales. > No utilizar hilazas, sellantes o grasa en las roscas, utilizar únicamente cinta de teflón. > Drenar la tubería antes de la instalación. Esto es, dejar escapar momentáneamente el agua, para evacuar cualquier residuo que haya podido quedar durante la instalación de la red.
