Los Pisos ...................................................... 5
Generalidades................................................ 5
Proceso Constructivo ...................................... 5
Materiales...................................................... 6
Herramientas................................................. 7
Personal de Obra............................................ 7
Recomendaciones........................................... 8
Corredor o Pretil............................................. 9
Generalidades................................................ 9
Proceso Constructivo ...................................... 9
Materiales .................................................... 10
Herramientas ................................................ 10
Personal de Obra ............................................12
Recomendaciones .......................................... 12
Pinturas ........................................................ 13
Generalidades ............................................... 13
Proceso Técnico ............................................ 14
Materiales .................................................... 14
Herramientas ................................................ 15
Personal de obra............................................ 15
Recomendaciones ..........................................15
Puertas y Ventanas ....................................... 16
Generalidades .............................................. 16
Proceso Técnico ............................................ 16
Materiales .................................................... 18
Herramientas ................................................ 18
Personal de Obra ........................................... 19
Recomendaciones .......................................... 19

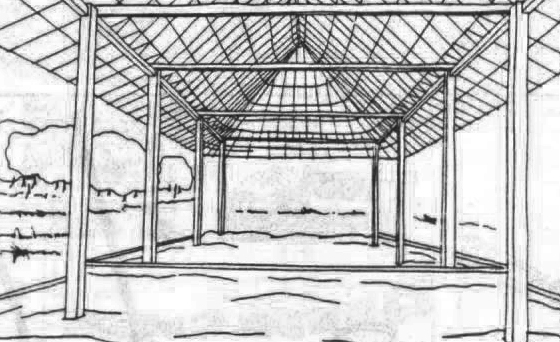

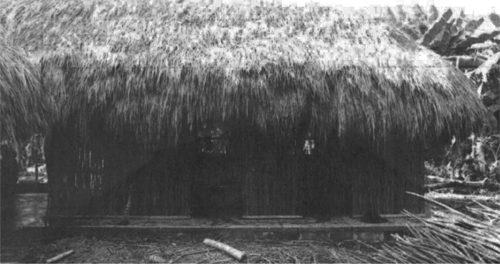

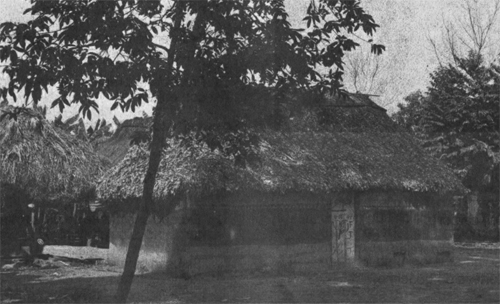

En las construcciones tradicionales, en la "casa de palma" generalmente los pisos que se realizan son de tierra. Sin embargo en la actualidad se empiezan a utilizar los materiales modernos ya sea en el acabado: afinado de cemento, afinado con color mineral, y baldosas de cemento

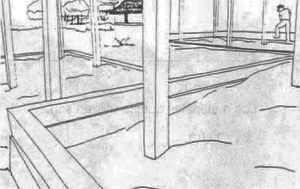

1. Nivelar el suelo,
2. Llenar con tierra los espacios entre los horcones, de tal forma que el nivel de los espacios interiores quede más alto que el exterior de la vivienda,

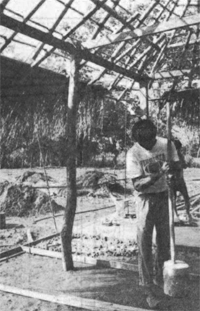

3. Apisonar la tierra en capas de 12 cms.
con un pisón de madera.
Con el objeto de obtener una superficie Illisal! la última capa de relleno constituída por tierra negra arenosa es compactada colocando un costal de maguey (fique) para evitar que la tierra se pegue al pisón.
Esta actividad llamada "amasado" es realizada diariamente por la mujer de la casa como parte del mantenimiento de la misma.
Se hace con una tierra compuesta principalmente de arena fina que se recoge en el momento de barrer; la cual, mezclada con agua forma una especie de masilla que se riega o amasa con la mano para rellenar las grietas o fisuras que se presenten en la superficie del piso.
Los materiales que se utilizan son:
• tierra,
• tierra negra arenosa,
• boñiga,
• pisón de madera,
• costal de maguey,
• costal o carretilla,
• regadera,
• lienza,
• manguera,
• nivel,
• pala,
• barretón,
• latas de manteca(30 x 30 x 60 centímetros)
Los pisos de tierra son fáciles de realizar y no requieren de conocimiento especializado. Lo puede ejecutar el mismo propietario, aunque el apisonar es un trabajo arduo.
•La nivelación se realiza al finalizar la colocación del empalme.
• Al hacer el piso se debe tener la precaución de dejarlo más alto que el nivel del piso exterior, ya que de esta forma se protege la casa de posibles inundaciones ,así como los materiales de la pared.
• Se debe tener cuidado al efectuar el apisonado y la compactación se debe realizar sobre capas de poco espesor (10 a 15 centímetros).
• Se debe hacer un mantenimiento periódico, casi diario del acabado del piso.• En algunas regiones el acabado del piso se hace con una mezcla de tierra arenosa y boñiga.
• La cerca se puede colocar sobre este piso.
• Sobre varas de madera o cañas tendidas a lo largo en el suelo; piedras, bloques de arenacemento, ladrillos; o sobre una viga de hormigón armado.
• Este tipo de pisos puede propiciar la aparición de insectos produciendo parásitos en la población infantil.
• La actual difusión del cemento en la región permite, según los recursos locales, utilizarlo:
a- en el acabado del piso, para lo cual se aplica un afinado compuesto de una mezcla de tierra arenosa y cemento,
b- en el piso propiamente dicho, es decir, contruir una placa de piso de hormigón sobre una base o relleno compactada con material seleccionado.

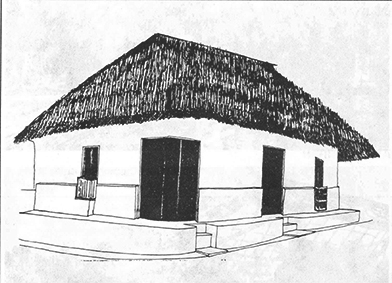

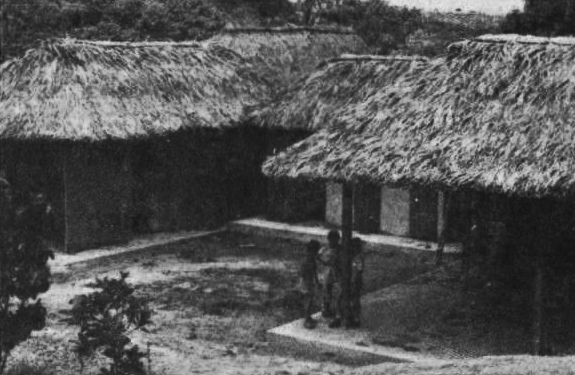

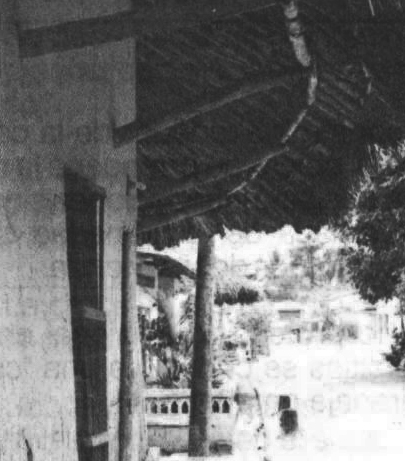

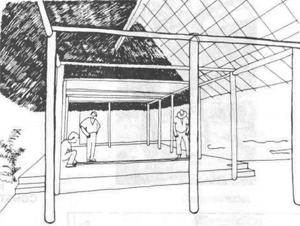

Se debe construir alrededor de la casa un anden con el objeto de proteger a la misma no solo de posibles inundaciones sino también para aislarla de la humedad que se presente alrededor de la vivienda.
• Como protección adicional en algunos sitios se construye una "cuneta" o drenaje en piedra.
1. Definir el ancho del andén de acuerdo con la dimensión del alar de la casa.
2. hacer el trazado con una lienza,

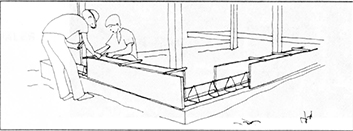

3. limitar el corredor con:
estacas, "costaneros" o tablones de madera,
piedras,
bloques de arena cemento o ladrillos,
4. nivelar el suelo,
5. rellenar con tierra, piedras o material seleccionado,
6. compactar con un pisón,
7. afinar la última capa,
Al ejecutar el acabado del corredor se puede proceder de la misma manera que se describió en el caso de los pisos; e igualmente se pueden utilizar los materiales modernos tanto en el acabado como en el cuerpo mismo del corredor.
• Tierra,
• piedras,
• material de relleno,
• bloques de arena:cemento,
• Pisón de madera,
• costal o carretilla,
• regadera,
• lienza,
• manguera,
• nivel,
• escuadra,
• pala,
• barretón,
• ladrillos,
• estacas de madera o cañas,
• tablones de maderas.
• serrucho o martillo,
• latas de manteca(30 x 30 x 60 centímetros)

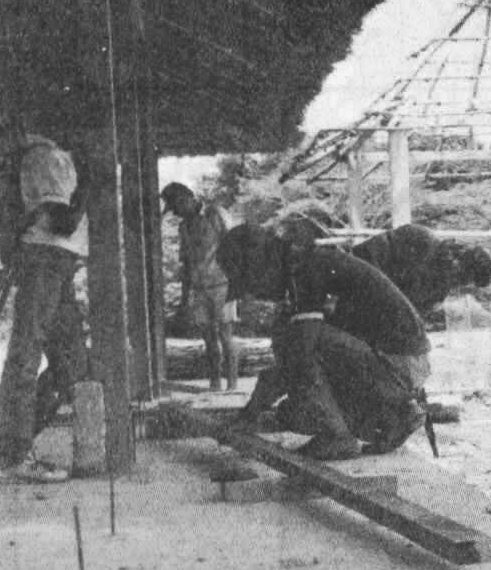

Este trabajo lo realizan dos personas.
Es sencillo de ejecutar, generalmente, lo hace el mismo propietario, pero se requiere conocimiento en el trazo y la nivelación.
Requiere de fuerza durante la compactación y al enterrar las estacas.
• Las maderas que se utilicen para las estacas y tablones deben ser resistentes y durables, se utilizan las maderas "finas" o de "corazón". Generalmente, este material es el que queda en los cortes en los aserraderos.
• Al compactar con el pisón el relleno se debe tener cuidado en hacer una superficie pareja y que las capas de compactación no sean de espesores mayores a 15 centímetros.
• En superficies con desnivel se hacen escalones con piedra de arroyo.
• Una casa no se encuentra "bien terminada" entre tanto no se

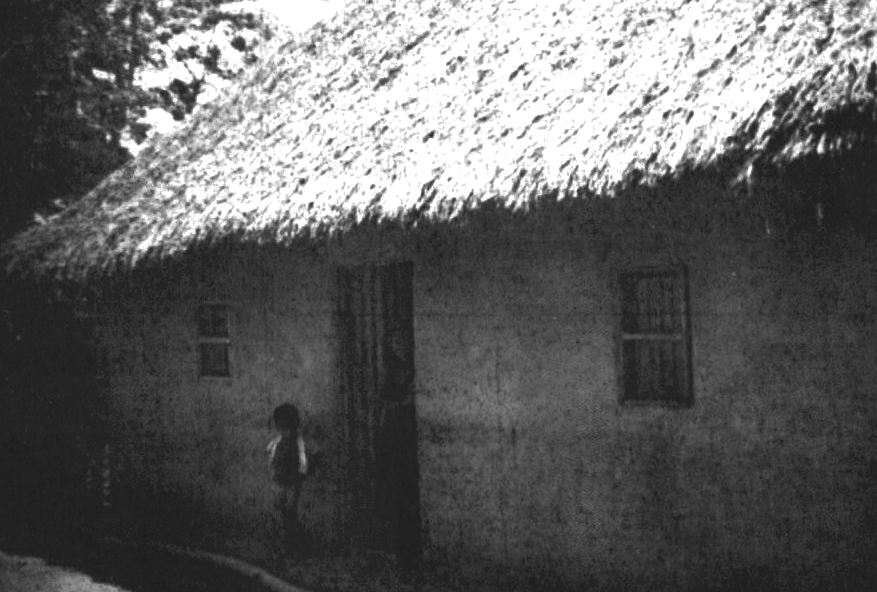

Las viviendas se finalizan con la aplicación de pinturas en colores claros en las paredes y fuertes en los zócalos, puertas y ventanas. En la ornamentación de fachadas se hacen bodegones, canastas y hojas, algunas veces.
Además de ofrecerle un mejor aspecto a la vivienda, la pintura, contribuye a la mayor durabilidad de las casas, protegiendo el repello.
• La pintura más utilizada es aquella que emplea cal y colorantes minerales.
1. Preparar y limpiar la superficie a pintar humedeciéndola.
2. Aplicar con una escoba de "barbasco" o con una brocha grande una "lechada" (mezcla que presenta consistencia "aquada") de cal con colorante mineral en dos capas.
En algunas regiones se utiliza larbaba" de guácimo para mejorar la adherencia y evitar que la cal suelte partículas con la fricción o rozamiento, se prepara así:
1 . Colocar por un galón de agua una libra de corteza de guácimo.
2. Dejar en remojo esta preparación por algunas horas.
3. Proceder a preparar la mezcla de cal con colorante.
Se usa el'azuí' mezclado con la calo el carburo, para que el blanco se vea más 'reluciente".
• Cal, carburo.
• Colores minerales.
• Corteza de guácimo.
• Excepcionalmente se utilizan las pinturas industriales (vinilos).
• Se usan pinturas de aceite para puertas y ventanas.
• Escoba de barbasco, de iraca, o brocha de fique.
• Brochas.
• Latas de manteca.
Es un trabajo sencillo, que realiza generalmente, el dueño de la casa. En el caso de las pinturas industriales, se contrata a un maestro.
• La cal se prepara con sal y guácimo o jabón de monte para que "dure" mas.
• La pintura con calo carburo tiene poca durabilidad, por lo cual se debe rehacer periódicamente cada un año o dos.
• Se debe dejar secar el repello tres meses antes de pintar.
• El vinilo se aplica sobre repello de cemento.
• Se le puede aplicar a la vivienda sobre el repello de tierra un acabado de un compuesto de tierra con cal aérea (cal apagada) en proporción aproximada de un 10 % (varía de 6:1 a3:1), además de mejorar la aglomeración del compuesto le ofrece a la pared de la vivienda un aspecto agradable.
Las puertas y ventanas se colocan una vez se ha finalizado la cerca, o luego de haber aplicado la capa base del repello, el"embarre". Tradicionalmente después de cercada la casa se hacían las puertas con tablas o sencillamente con cañas. También se utilizan puertas y ventanas en madera fabricadas por artesanos locales .
1. Colocar las puertas y ventanas en los vanos enmarcados por los parales solteros.

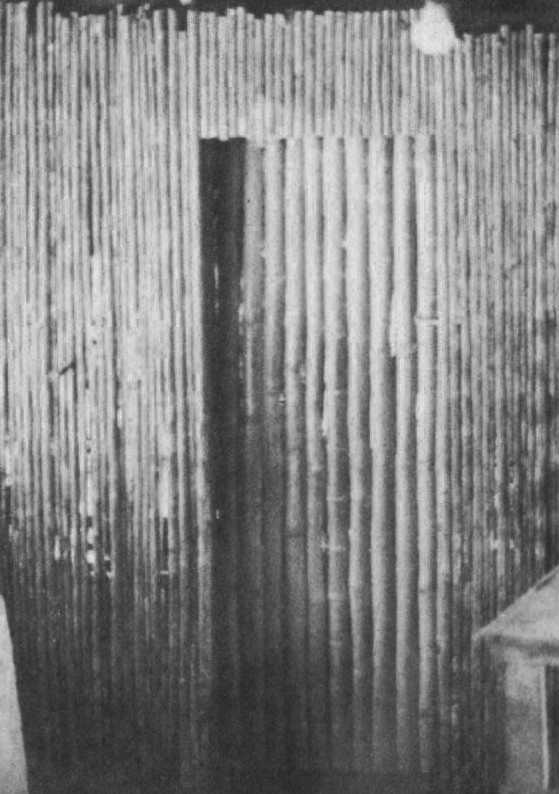

En el caso de las puertas más sencillas, éstas están compuestas por dos hojas, con excepción de la puerta falsa (puerta de salida al patio por uno de los cuartos) que es de una hoja.
2. Colocar el “Nabo” o 'Parapolvo" en la parte superior del vano y el IlQuicioll en la inferior.

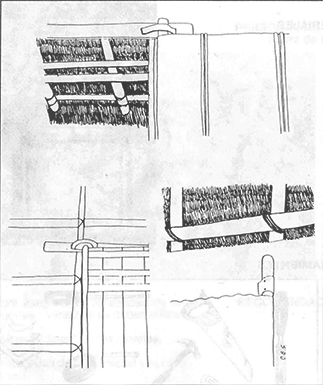

3. Ajustar los marcos verticales en la parte inferior en el “Zoquete” y en la superior en el “Galápago”, para permitir que gire la hoja.
Se utiliza también una abrazadera metalica o en cuero.
En reemplazo de estos sistemas se utilizan, hoy en día, las bisagras.

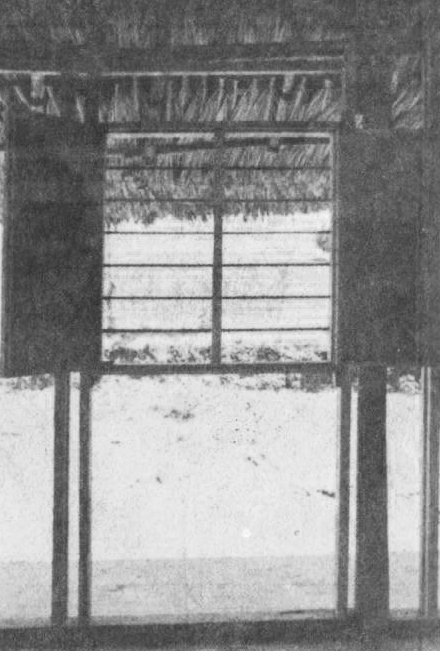

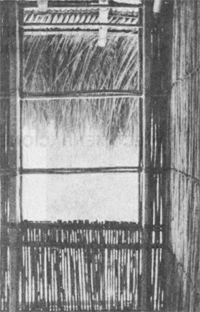

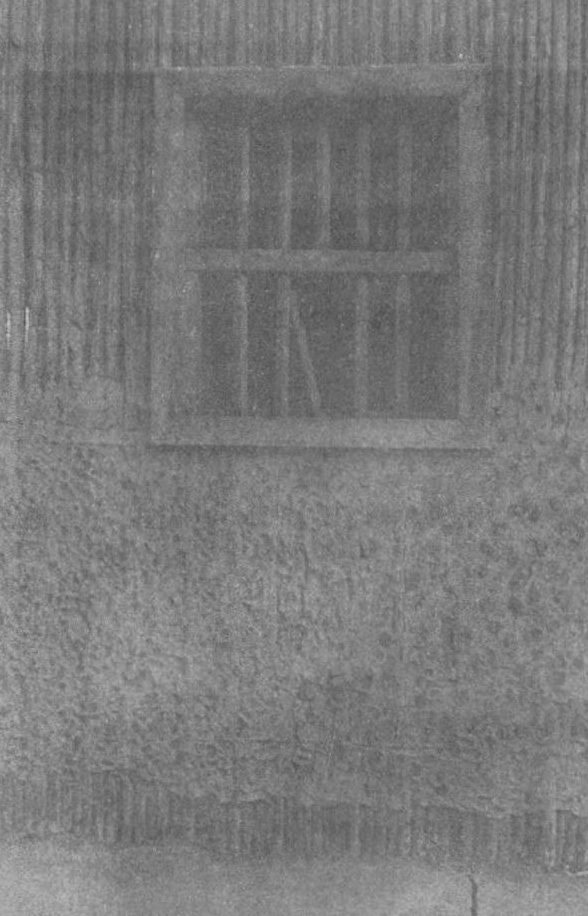

Las ventanas llevan protección con bolillos verticales de madera o en hierro y son en dos hojas generalmente.
El sistema para cerrarlas consiste en una "tranca" o pasador de madera apoyados en cada una de las hojas; por fuera se colocan dos argollas que son aseguradas con un candado.
Se utilizan para la fabricación , dependiendo de los recursos locales, maderas finas.
• Roble,
• Solera.
• Caracolí,

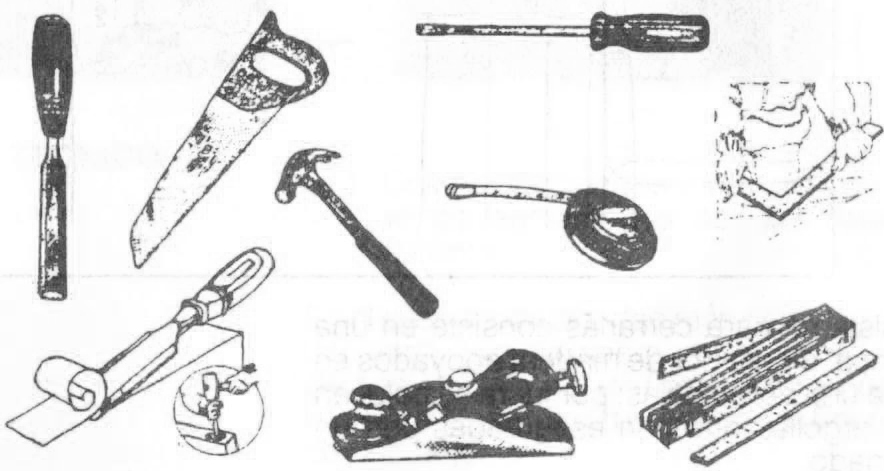

En el caso de los carpinteros cada uno debe tener la herramienta necesaria:
• Regla plegadiza, cinta métrica,
•escuadra, plomada, nivel,
prensas, martillo,destonillador
• serrucho, sierra, cepillo,
• garlopa, lija, escoplo,
• formón, berbiquí, taladro.
18
• Ceiba,
• Cedro, Tolúa,
• Orejero,
• láminas de zinc,
• latas de manteca.
Las puertas más sencillas que se utilizan las fabrica generalmente el propietario.
Las puertas y ventanas en madera las fabrican los carpinteros del sitio, generalmente y son ellos mismos los encargados de colocarlas.
Deben tener conocimiento ya que ésta actividad lo requiere.
• Para asegurar la durabilidad de las puertas y ventanas se deben utilizar:
• maderas "finas", o inmunizarlas.
• Protegerlas de la humedad y los animales.
• Aplicarles una pintura de aceite Antes de proceder a la fabricación se deben verificar las medidas en obra.
