PRESENTACIÓN ....................................... 5
OBJETIVOS .............................................. 7
INTRODUCCIÓN ....................................... 9
GENERALIDADES ..................................... 12
EL Bahareque ........................................ 12
La Región del Caribe .............................. 12
El Bahareque en la Región ..................... 14
Aspectos tecnológicos .............................15
Aspectos tipológicos ............................... 16
El Sistema Constructivo ...........................17
Componentes del sistema .......................19
PROCESO CONSTRUCTIVO ..................... 20
1.La Estructura ....................................... 22
2.El Empalme .......................................... 33
3. La Cerca ............................................. 36
4.Los Elementos de Acabado
y Revestimiento.......................................... 38
La serie didáctica sobre el bahareque en la Costa Atlántica es otro paso importante hacia la actualización técnica de los recursos humanos que como instructores trabajan en el SENA y que tienen el inmediato compromiso de calificar mano de obra en las diferentes regiones del país, entre ellas la que hoy nos ocupa. El contenido de esta serie didáctica es el resultado de la investigación sobre las técnicas constructivas del bahareque en Sucre realizada entre 1988 y 1989 con la colaboración de las comunidades de Colosó, Morroa, Nariño, Ovejas, Sanpués, San Rafael y Sincelejo, y el patrocinio de Fedevivienda. A partir del material recopilado, analizado y evaluado durante 12 talleres realizados en los sitios mencionados anteriormente se produjo el documento-resumen que sirvió de base para la elaboración de este material didáctico. Por la importancia de sus contenidos esta serie puede considerarse como texto de consulta para profesionales y técnicos de la construcción proporcionando información técnica ignorada generalmente por los textos y la formación académica, También facilitará el desarrollo de investigaciones futuras al ampliar la escasa bibliografía existente sobre el tema.
Esta serie no intenta ser exhaustiva en su contenido sino que pretende presentar una síntesis tecnológica aplicable hoy, dado que recopilar la vasta riqueza de este conocimiento popular requerirá el esfuerzo aunado de las personas y entidades que intervienen en la región.
La serie didáctica está compuesta por material textual consistente en (9) modulos independientes y complementarios entre sí, además de un video modular sobre la técnica, procedimientos constructivos, materiales vegetales y recomendaciones para la aplicación en la actualidad.
• Complementar la formación del instructor-técnico SENA en tecnologías tradicionales,
• Contribuir a la difusión del conocimiento técnico del bahareque,
• Incentivar la racional utilización de los recursos naturales locales,
• Permitir el acceso a una vivienda por parte de las poblaciones que no disponen de otros recursos,
• Permitir el acceso al conocimiento de esta tecnología a las nuevas generaciones,
• Valorar la técnica como respuesta adecuada a las condiciones geográficas y climatológicas de la región de la Costa Atlantica,
• Aumentar el uso de esta tecnología en las regiones en donde se dispone de los recursos necesarios para su aplicación,
• Ampliar el material bibliográfico existente sobre ,el tema,
• Impulsar el desarrollo de programas de reforestación y conservación de las especies nativas.
Existe hoy un déficit creciente de viviendas a pesar de que se han adoptado diferentes políticas para tratar de disminuir el problema. Se ha dejado a la conclusión de que la alta tecnoloqía que pareció ser la solución en otra época no lo es en todos los contextos. Con una visión simplista, se desecharon muchos elementos útiles en el planteamiento de las soluciones y que estaban dentro de las comunidades, en el medio.
Hoy se plantea que los factores de tipo cultural, económico, social y técnicos deben ser tenidos en cuenta al elaborar un proyecto para que este sea inapropiado para y por parte de una comunidad.
Por otra parte se encontró que la participación de la comunidad en el planteamiento del problema y de la solucion involucra a esta efectivamente dentro del proyecto, asegurando su aceptación y logrando disminuir los costos.
Se aprovecha asi el conocimiento y los demás recursos de que disponen las comunidades, como materiales locales, mano de obra y herramientas.
Dentro de esta filosofia en Colombia se plantea hoy en día la recuperación de las tecnologías tradicionales de construcción,y su actualizacion aprovechando los recursos de la ciencia y la tecnica modernas.
Este saber tradicional se esta perdiendo en la competencia con las nuevas tecnologías, las cuales además de ser generalmente mucho mas costosas no siempre presentan una respuesta más apropiada al clima y las necesidades y recursos de los usuarios.
Aunque el trabajo de investigación sobre el que se basa esta serie, se hizo solamente en el departamento de Sucre, el área de aplicación puede extenderse a la Costa Atlantica, en general.
La topografía en las Llanuras del Caribe en el norte del país, combina llanuras planas bajas, algunas de ellas cenagosas, y terrenos ondulados, con alturas promedio de 200 metros sobre el nivel del mar. Las temperaturas varían entre 25 y 32 grados centígrados. Hay dos estaciones claramente definidas: verano seco e invierno con altas precipitaciones. La vegetacion natural selvática ha sido reemplazada en la mayor parte del territorio por pastos para la ganadería o cultivos extensivos.Esta situación está poniendo en peligro la supervivencia de la “casa de palma” debido a la extinción progresiva de los materiales básicos para su ejecución. La población mezcla de razas indígenas de las familias de los Arawak y Caribe, raza negra de origen africano y blanca de los españoles llegados durante el periodo de la colonia, tiene una cultura muy rica en tradiciones, dentro de las cuales la vivienda tradicional, tiene gran importancia. La población se encuentra bastante dispersa debido a las características geográficas (zonas cenagosas) y a los patrones de división de predios y de tenencia de tierras.
Existen diferentes técnicas de construcción con tierra, las cuales a su vez presentan gran cantidad de variantes tecnológicas. Cada una de las técnicas responde a una clase de tierra y a la disponibilidad de otros materiales (madera, paja, ... ).
El uso y la aplicación de los diferentes procesas están relacionados con el tipo de tierra y el estado en que ella se utiliza.
En nuestro país, tradicionalmente se han utilizado el adobe, la tapia pisada y el bahareque, entre los cuales el sistema que presenta el mayor número de variaciones es el bahareque.
El bahareque es una técnica de construcción en la cual intervienen además de la tierra otros elementos, los que generalmente componen la estructura del conjunto y dependiendo de la región utilizan diferentes tipos de maderas, cañas y guaduas; lo que hace que algunas veces se la señale como una técnica mixta de construcción con tierra. Así mismo, según la solución constructiva empleada, existen diferentes sistemas, los cuales están comprendidos: desde aquel en el cual se utilizan casi exclusivamente las maderas y en donde la tierra cumple la función como material de relleno que requiere de una estructura para su soporte, hasta aquellos donde la tierra es el material predominante; es el caso en el cual se llena la estructura con más puestos de tierra.
En Colombia las regiones geográficas se han conformado dentro del espacio nacional de acuerdo a una serie de características que las identifican y las diferencian entre ellas en cuanto a su espacio natural, el agente motor -el hombre- y las interrelaciones que las estructuran. Se agrupan económica y socialmente alrededor de un núcleo urbano importante que a su vez permite la interacción entre lo urbano y lo rural. La Región del Caribe localizada en la zona norte del país comprende una extensa zona plana ondulada de clima húmedo hacia el sur y seco hacia el norte. Está limitada al norte por el Mar Caribe, al sur por la parte norte de las Regiones Andina y del Pacífico; al occidente por la Región Andina y la República de Venezuela.
La Región comprende el Departamento de la Guajira; la Sierra Nevada de Santa Marta; el Delta del Magdalena en los Departamentos del Magdalena, Bolívar y Atlántico; Las llanuras del Caribe y La Depresión Momposina en los Departamentos del Cesar, Magdalena, Bolívar y Sucre; Los Valles del Sinú y Alto San Jorge en los Departamentos de Sucre y Cordoba; y el Urabá Antioqueño.
El Bahareque en la Región

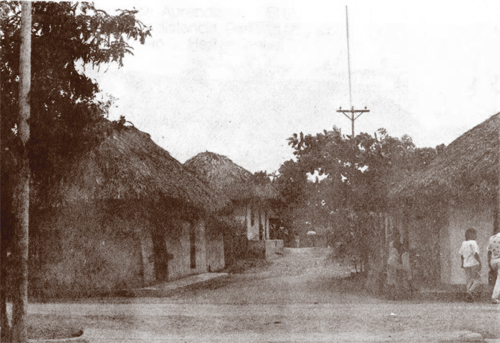

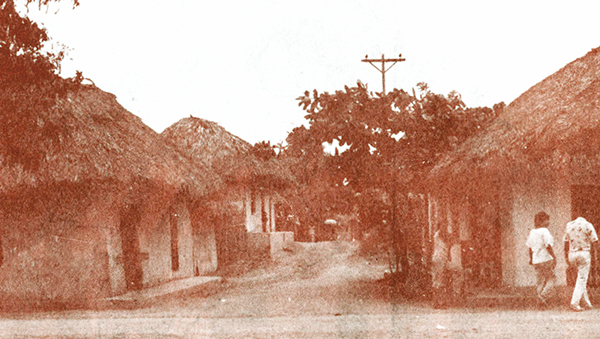

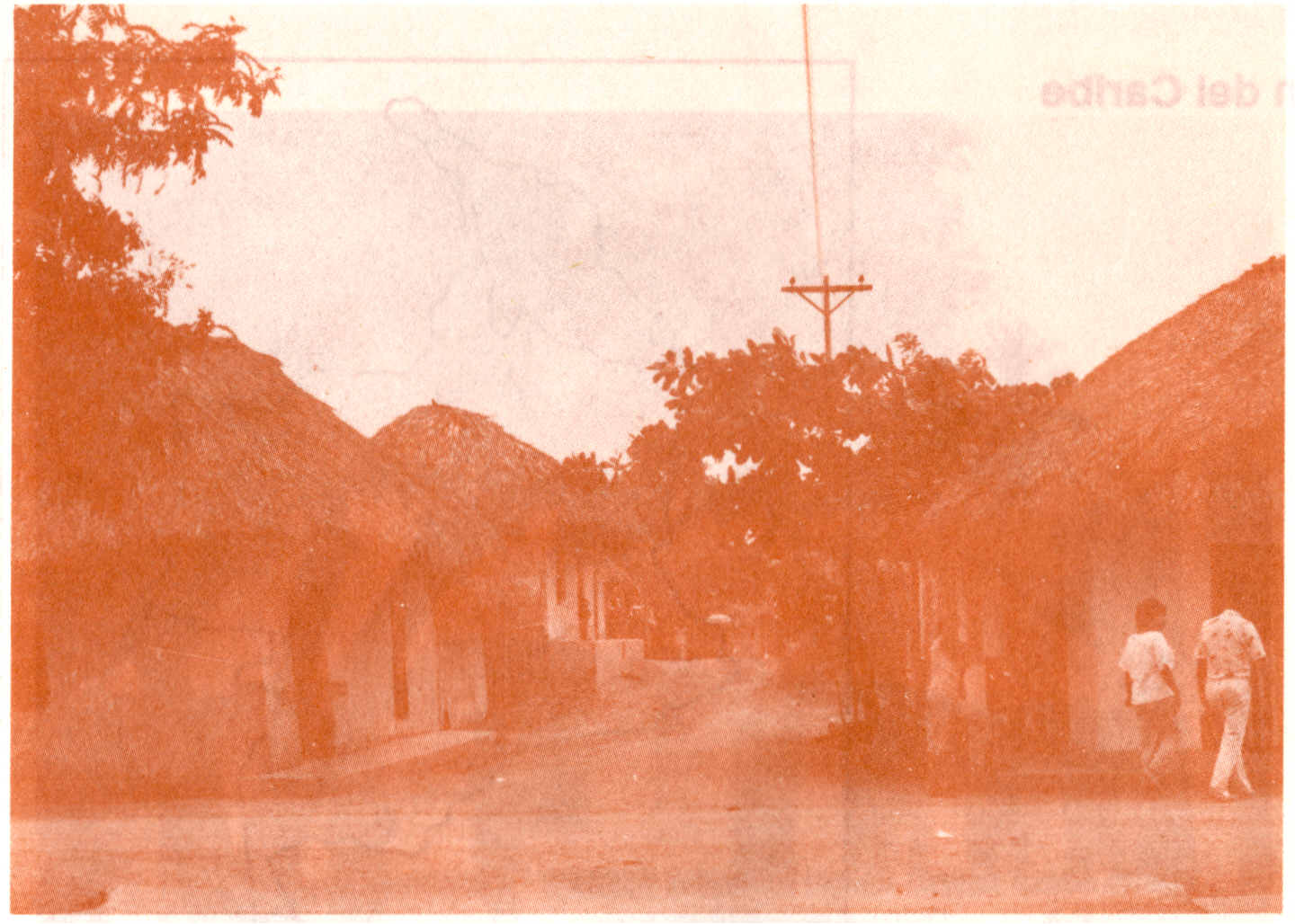

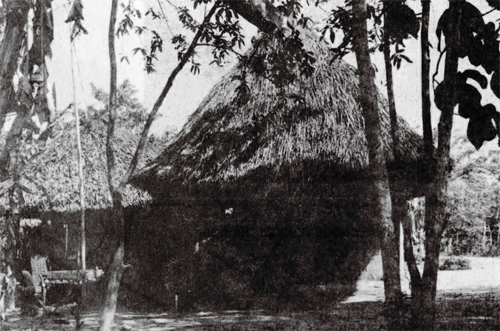

Las viviendas autóctonas en la región del Caribe presentan características tecnológicas predominantes:
• Paredes en bahareque: vara parada, rejilla o trabilla y embutido.
• Estructura de la casa y de techo en madera rolliza y cañas.
• Cubierta con hojas de palma u otros vegetales.
• Pisos en tierra “alisada”. • Puertas y ventanas en las mismas maderas.
Entre la gran variedad de soluciones constructivas como -”técnicas mixtas”- que utilizan la asociación de estos elementos: estructura vegetal y relleno de tierra el estudio de esta técnica nos permitirá una aproximación al conocimiento de la tecnología regional de la construcción con bahareque en la zona mencionada.Los factores componentes de esta técnica regional están constituidos por:
• Los recursos naturales que pueden obtenerse en el sitio o en sus alrededores inmediatos.
• El escaso o ningún procesamiento previo de los materiales para la construcción.
• Y las herramientas para su aplicación.
La mano de obra está constituída por los mismos usuarios que poseen conocimientos básicos de construcción y por algunos de ellos que disponen de conocimiento más amplio , más o menos desarrollados, quienes son las “personas” que se encargan de las labores mas complejas de la construcción.
Los aspectos tecnológicos del bahareque tienen una gran influencia en la homogeneidad cultural de la población de esta región:
• La utilización de materiales autóctonos.
• La noción de conjunto de unidades, dos o tres edificaciones conforman las viviendas.
• La relación con su ambiente inmediato.
• La morfología, plantas rectangulares y techos a cuatro aguas en la solucíen del habitat regional.
TECNO: arte, oficio LOGIA: doctrina, teoria TECNICO: del griego Tecnikos:de arte,diestro - Texton:carpintero, constructor
En la Región del Caribe con formaciones culturales estables, se presenta un predo-minio de la tradición rural de la vivienda especialmente en los grupos de población más pequeños y en los que se encuentran más dispersos.
La relación entre la tecnología regional para la construcción y la vivienda está dada por las dificultades en el acceso, la disponibilidad de recursos y la mano de obra locales, concentrados en radios de alcance menores y en costos bajos.

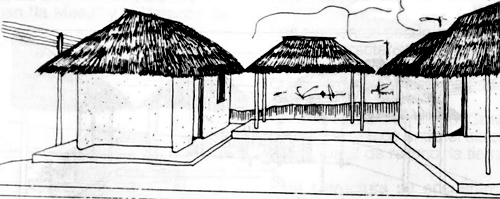

Las características organizativas de las viviendas están dadas por la disposición de dos o tres edificaciones que componen la vivienda como un conjunto de unidades. Estas se encuentran dispuestas según los espacios de la edificación presentando, en general una homogeneidad en cuanto a su disposición:
Una unidad que comprende el espacio destinado a dormitorios, otra que corresponde a la cocina y otra para la unidad sanitaria.
En algunos casos el espacio correspondiente al salón se encuentra en la unidad de habitación o en la unidad de cocina, en cuyo caso es una edificación sin muros dando lugar a una unidad semiabierta importante y bastante utilizada.
Las edificaciones son aisladas y el tipo básico corresponde a un rectángulo cubierto a cuatro aguas, con alar alrededor cuya dimensión varía de acuerdo al sistema constructivo utilizado. En la vivienda con tres unidades, éstas se encuentran localizadas sobre un eje, generalmente el longitudinal; y en el caso de dos unidades, éstas se disponen enfrentadas.
Se observan también edificaciones de planta triangular a dos aguas, utilizadas generalmente para el secado de las hojas del tabaco. También aparecen edificaciones con planta circular, en forma de kiosco, cuyo uso es más especializado por ejemplo, restaurantes y areas sociales alternas en algunos sectores de la población.
En el bahareque se reunen dos materiales con comportamiento y naturaleza diferentes para formar un sistema constructivo que por un lado aprovecha las características y flexibilidad de la madera y cañas para constituir el elemento estructural del sis-tema y por otro utiliza un material mineral, la tierra, que cumple las funciones de relleno y protección del entorno ambiental.

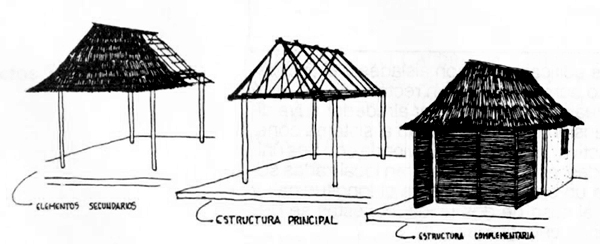

La Estructura Principal está constituida por los elementos que sustentan el sistema:
los Horcones, las Sentaderas y las Tirantas que conforman lila Mesa” y la Va razón de cubierta. Estos son los elementos portantes del sistema y por sus características cumplen un papel fundamental en el equilibrio y resistencia del conjunto.
Los elementos secundarios además de imprimirle características morfológicas y tipológicas a las construcciones refuerzan y complementa el sistema estructural. La Estructura Auxiliar o Complementaria permite el enlace entre el sistema portante y el material de relleno, la tierra. zEsta estructura se encuentra compuesta por los elementos que conforman las paredes y la armazón que sirve de soporte al conjunto de piezas que va a sostener el relleno, el cual además de complementar la estabilidad de las paredes cumple funciones térmicas.
Para el desarrollo del proceso constructivo del bahareque en la Región del Caribe se procede a:
1 . Levantar la Estructura Principal (estructura y cubierta),
2. Colocar el Empalme,
3. Armar la Cerca,
4. Colocar los elementos de Acabado y Revestimiento (puertas y ventanas, pisos, repello)

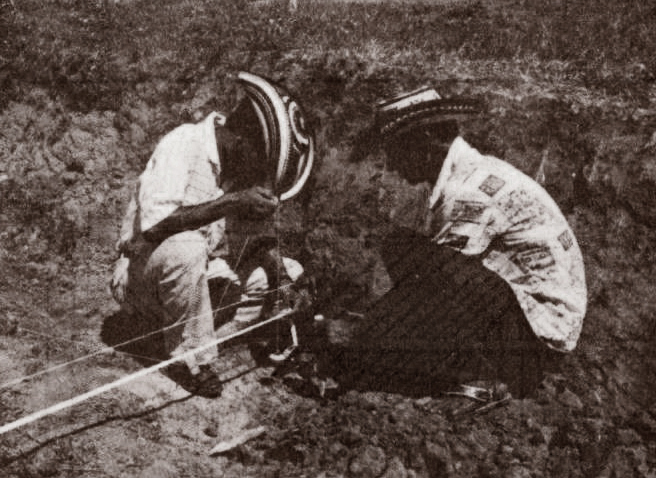

Antes de proceder a la colocación de los horcones se deben ejecutar ciertas actividades que son previas a la iniciación, en general, de cualquier construcción, a saber:
• Localización de la (o las) construcción (es).• Localización de las entradas vehiculares.
• Localizar y encauzar las corrientes de agua lluvia para que no afecten la obra.
• Localizar un sitio para almacenar los materiales y prever el aprovisionamiento de los mismos.
• Establecer las herramientas a utilizar y el lugar de almacenamiento.• Limpiar el lote y proceder al descapote en el sitio de la construcción.

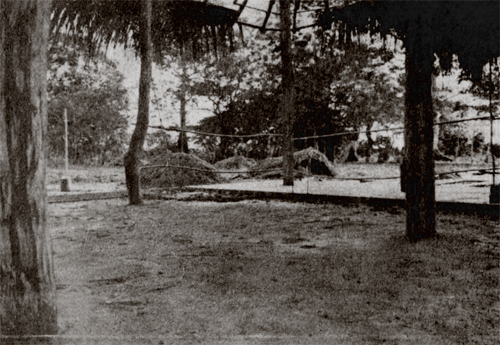

Para ubicar el lugar donde se levantará la construcción se eligen en el terreno los sitios con menor inclinación y preferiblemente el más plano.

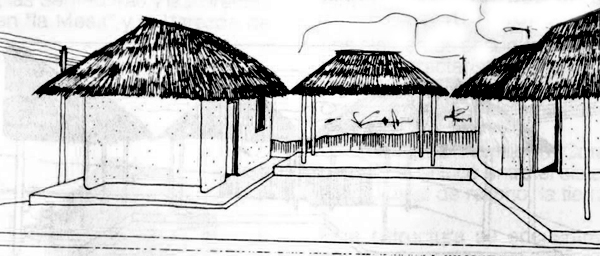

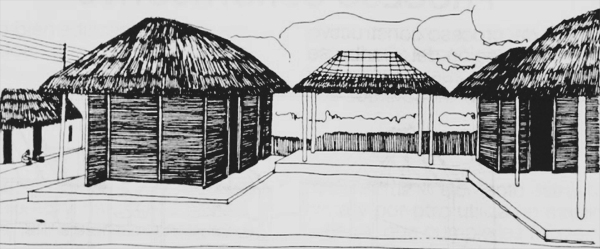

La mayoría de las veces la vivienda está constituida por dos o tres unidades, lo que facilita la localización de áreas pequeñas planas, o en caso contrario, hace que la preparación de las mismas no sea demasiado dispendiosa.
Esta caracteristica permite una práctica que es habitual en la región, efectuar la nivelación al finalizar el empalme.
En los municipios se debe consultar la reglamentación existente, también es necesario obtener información acerca de la disponibilidad y acceso a los servicios de luz, agua, y alcantarillado.
La observación de las casas vecinas permite ampliar los elementos de referencia para proceder a la mejor localización de la construcción.
Los Horcones, elementos verticales que transmiten las cargas, son los primeros que se colocan, para lo cual se procede a localizarlos haciendo el trazo de los mismos en el sitio respectivo.
Es importante resaltar que de la correcta ejecución de esta actividad depende en gran medida el buen comportamiento estructural del conjunto de la edificación.

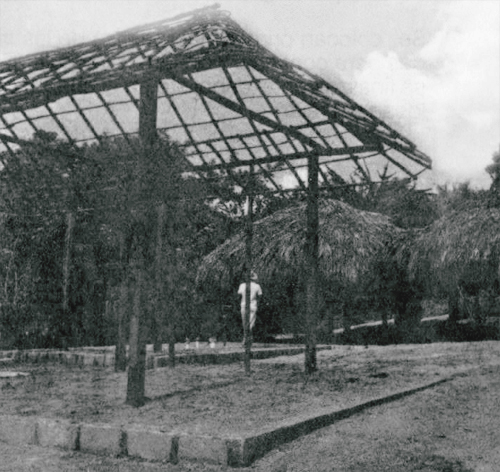

Una vez asegurados los horcones se procede a la colocación de la cubierta constituida por su Estructura y el Empalme o Cobija. Está cubierta generalmente a cuatro aguas en las viviendas de la región recibe el nombre de culata o culateros para los triángulos laterales y el de faldas o costilleras para los trapecios frontales. La estructura de cubierta está compuesta por la Mesa o Troja, la Varazón, el Enjaule y el Empalme.

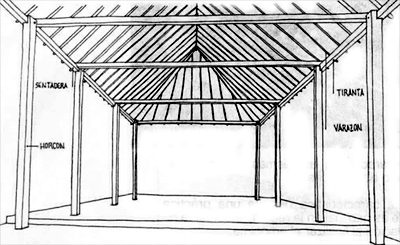

Las Sentaderas y las Tirantas que conforman la Mesa se apoyan sobre los Horcones, las cuales son varas colocadas las primeras en el sentido longitudinal de la construcción y las segundas en sentido transversal. Forman un anillo que amarra los horcones y reparte las cargas sobre el cual se apoya la varazón de cubierta.

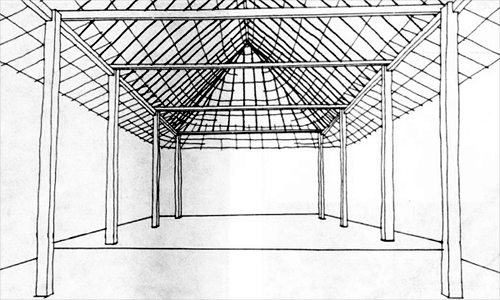

La llamada Varazón de Cubierta está compuesta por las varas que conforman la estructura de cubierta: la Cumbrera, las Tijeras, la Varazón, los Limatones, las Varas de Culata, el Caimán. La primera vara a colocar es la Cumbrera o Caballetera. Las Tijeras, son las varas que le dan a la cubierta la inclinación y de su correcta colocación depende el funcionamiento estructural de la misma.
La Varazón propiamente dicha, compuesta por varas intercaladas entre las tijeras, se coloca con el propósito de complementar los trapecios frontales que forman las faldas de la cubierta. Los Limetones o Limatones son las varas que se colocan cuando se inicia la construcción de las culatas. Tienen por objeto permitir la formación de las esquinas, donde se encuentra las faldas y las culatas.
A continuación se procede a finalizar el armado de cada una las culatas colocando las respectivas varas. Para esto se utilizan tres diferentes sistemas:

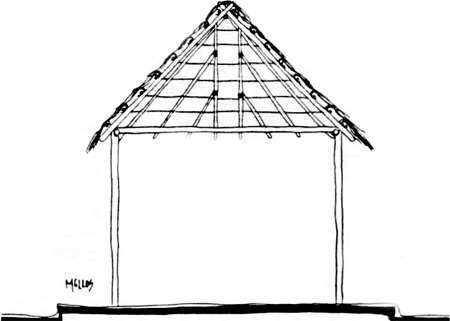

El sistema de Mellos:
Las Sentaderas y las Tirantas que conforman la Mesa se apoyan sobre los Horcones, las cuales son varas colocadas las primeras en el sentido longitudinal de la construcción y las segundas en sentido transversal.
Forman un anillo que amarra los horcones y reparte las cargas sobre el cual se apoya la varazón de cubierta.

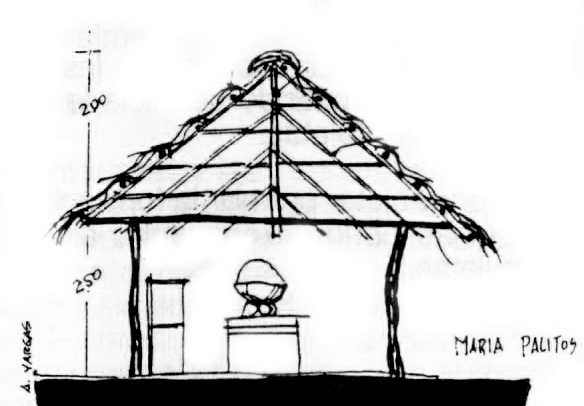

El sistema María Palitos:
Recibe este nombre por su semejanza con el insecto “Mantix religiosa”. Está constituído por una vara central a la que se apoyan posteriormente las otras varas.
se colocan las varas cruzadas del limeton opuesto a la tiranta formando un sistema como de “rombos”.
El Caimán, Iguana o Iguanera es la vara que tiene por objeto permitir la colocación del empalme del caballete de la casa. En este paso del proceso, ya colocados los elementos portantes del conjunto, se tiene levantada la Estructura Principal. Las varas y el empalme que se colocan a continuación tienen por objeto complementar el sistema estructural.
Estos elementos secundarios están constituídos por el Enjaule, el Alar y el Empalme.

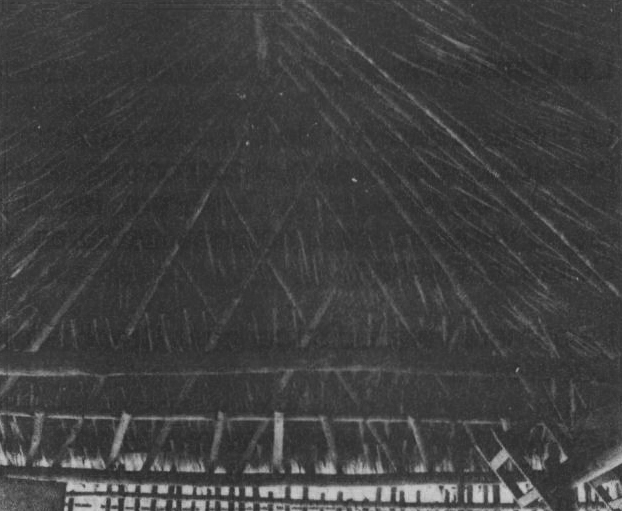

El Enjaule es el sistema que permite amarrar la palma a la estructura de cubierta, colocado de tal manera que se forma ‘una especie de malla con cuadros de cuarenta o cincuenta centímetros. Las esquinas deben quedar reforzadas y redondeadas.

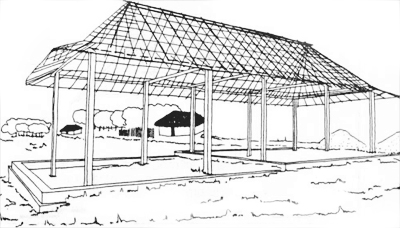

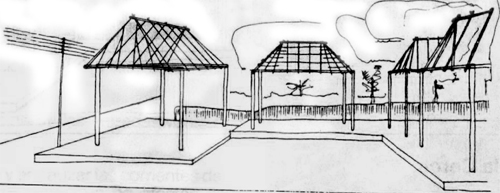

Finalizado este paso del proceso tenemos la llamada Estructura Básica, que es la más sencilla utilizada.

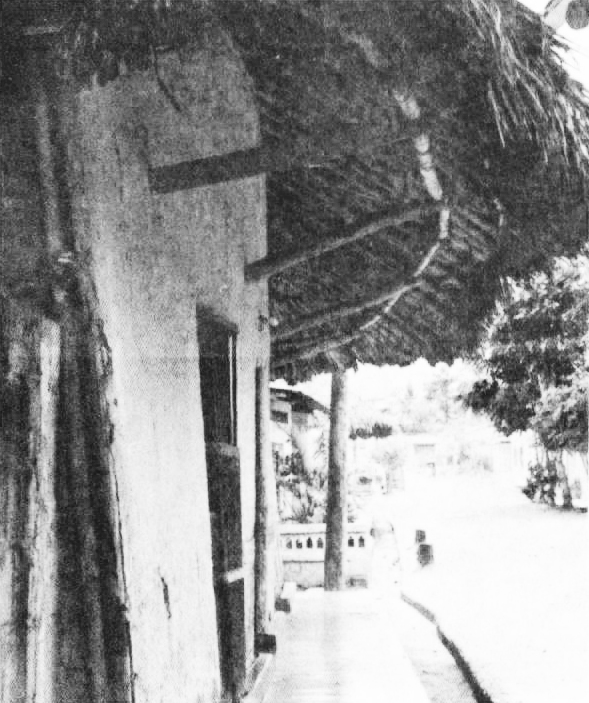

Se utilizan varios sistemas para ampliar el Alar, a saber:
El de Vara Volada:
en este sistema se pueden ampliar diferen-tes frentes de la casa, uno o dos, el trapecio frontal o sobre la culata.
Las dimensiones de la ampliación no son muy grandes. Según sea el caso la vara de la sentadera o la tiranta correspondiente deben sobresalir con el objeto de permitir el voladizo sobre el (los) frente(s) escogido(s).

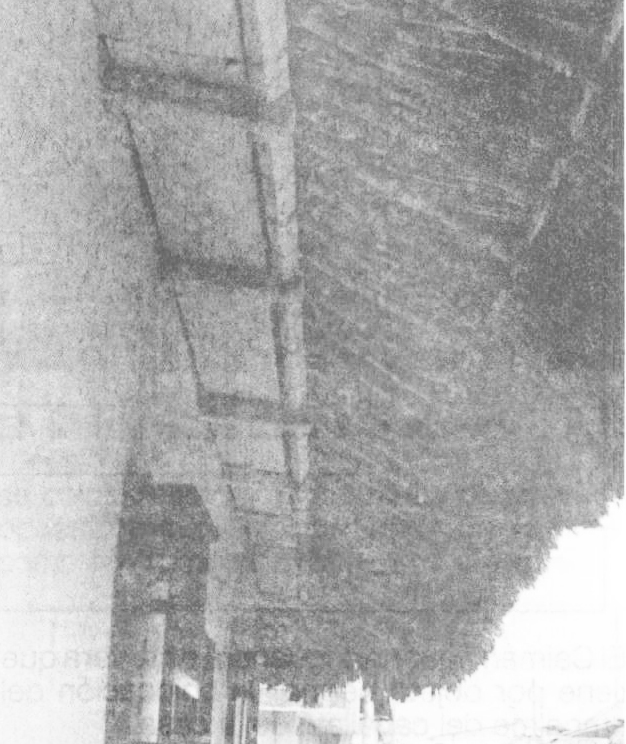

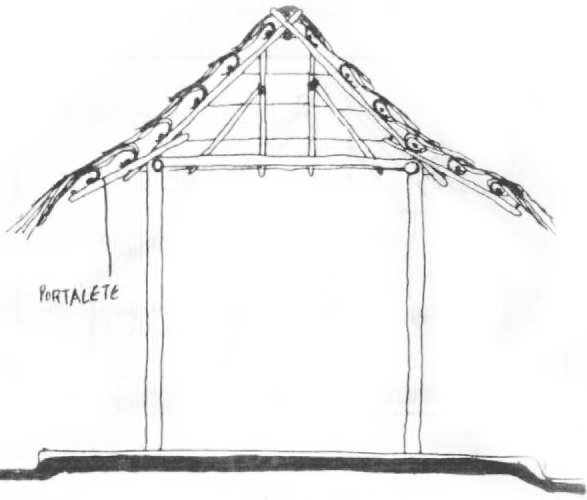

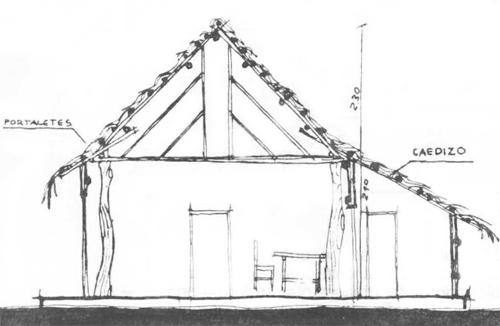

El sistema de Portaletes:
Este sistema permite ampliar el alar en mayores dimensiones que el anterior.
El aspecto que adquiere la edificación una vez se finaliza el empalme le confiere unas características morfológicas predominantes a las viviendas de la región.
El sistema está constituído por los Portaletes que son las varas que sobresalen formando el alar ampliado.
Con el sistema llamado Pieamigo es posible también ampliar el alar.
Por el sistema de Caedizo, Caderizo o Cadrizo, se ‘prolonqa” un costado de la casa, que alberga generalmente un nuevo espacio y se realiza en la parte posterior de la misma.
Estos diferentes Sistemas permiten una di-versidad de formas y variaciones que en la practica responden a las diferentes necesidades de los usuarios y posibilitan una mayor aplicabilidad y adaptabilidad de la técnica.
Se utilizan diferentes
amarres:
Faja o Manilla, Cruciao, Frente de Toro o Sencillo, según la función que van a cumplir. Hoy en día la introducción de materiales modernos como el alambre, los clavos y los pernos han hecho que algunos de ellos se supriman.

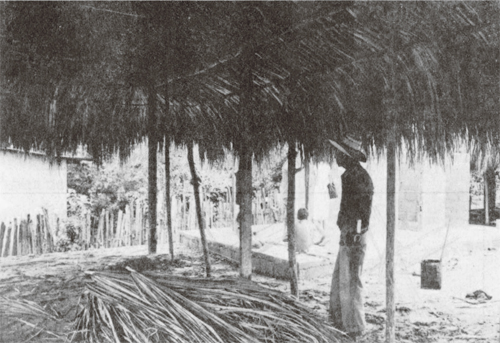

Teniendo ya levantada la estructura, se procede a la colocación del empalme. Para cubrir la casa se emplean diferentes tipos de vegetales, dependiendo principalmente de la disponibilidad de ese recurso localmente. Se utilizan:
• Palma Amarga
• Palma de Vino
• Palma de Corozo
• Palma de Lata de Gallinazo
• Palma de Iraca
• Pajón
• Hoja de Bijao
• Gramalote

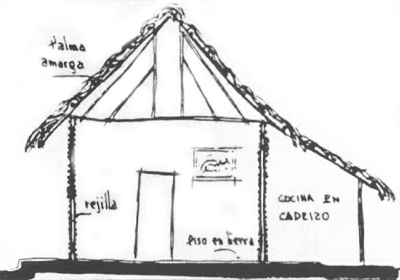

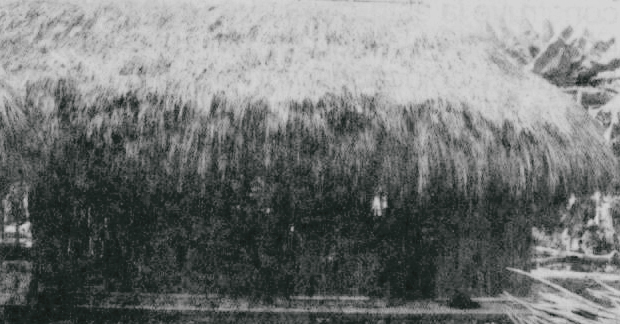

Las cubiertas realizadas con esta palma, son las que predominan en la region, y la palma se coloca sobre el enjaule mencionado anteriormente rellenando los cuadros que se han formado con éste. Las palmas se aseguran con diferentes amarres. Se finaliza el empalme colocando las palmas que forman el caballete de la cubierta, la cual se termina asegurándolas con varas paralelas al caimán.
Palma de Vino
La palma de vino se puede colocar de dos formas,
a. Palma de Vino Rajada:
Cuando se utiliza este sistema, se coloca la palma inmediatamente se finaliza la colocación de la varazón, en sentido perpendicular.
Este sistema no requiere de enjaule, el cual es reemplazado por la vena de la palma al cortarla por este sitio en el eje de la vena.
Se colocan primero las palmas de las faldas para continuar con las de las culatas y se finaliza con el caballete en el cual se colocan sin rajar.
b. Sistema Chicoteado:
Cuando se utiliza este sistema se cortan y se colocan los “Chicotes” O “Gaéuohos” amarrados uno aliado del otro en forma de abanico o entretejidos. En este caso es necesario haber terminado la cubierta con él enjaule mencionado anteriórrnente, aunque en este caso se puede colocar más separado. Los sistemas arnerioresse pueden utilizar también para la colocación de la Palma de Corozo.
Con las hojas de Lata de Gallinazo, de Iraca, y de Lata de Espina, Sé hacen techos utilizando la misma estructura y con el enjaule cada SO centímetros. Con el Pajón de Guayacan y el Gramalote se fabrican “Moños” formando manojos que sé amarran al enjaule. Las Hojas de Bljao se colocan sobre un enjaule más espaciado y quebrándolas para engancharlas al mismo. Terminado el techo, la casa presenta un aspecto desotdenado, por lo cual se dice que una casa con techo de pajón es una “Oasa Despelucá”. En esta etapa de la construcción, levantada la Estructra y colocado el Empalme se dice que, LA CASA ESTA EN CANILLA.
A continuación se procede a “cercar” la casa. La Estructura Complementaria del Sistema está constituida por la Cerca y el material de relleno.
En general se utilizan tres diferentes sistemas para LA CERCA, a saber, El de Var, Parada:

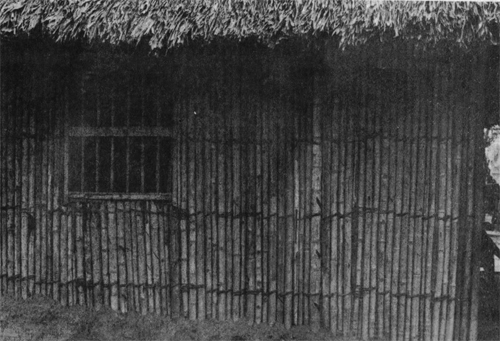

Este sistema está compuesto por los Parales, Las cintas, la Cerca y el Relleno.
Los Parales, Hijuelos o Padrones constituyen la estructura básica de la cerca. Estos se colocan una vez se han definido los es-pactos en la edificación; así como los vanos de las puertas y ventanas.
Generalmente los horcones no está n incluídos en la cerca y se localizan al interior de la misma. La estructura de soporte del relleno está conformada por las Cintas y la Cerca propíamente dicha, que tienen como función sustentar el material de relleno. La cerca está constituida por elementos verticales colocados cada uno a continuación del otro llenando el espacio entre los parales; las cintas que van en sentido horizontal amarran la cerca.

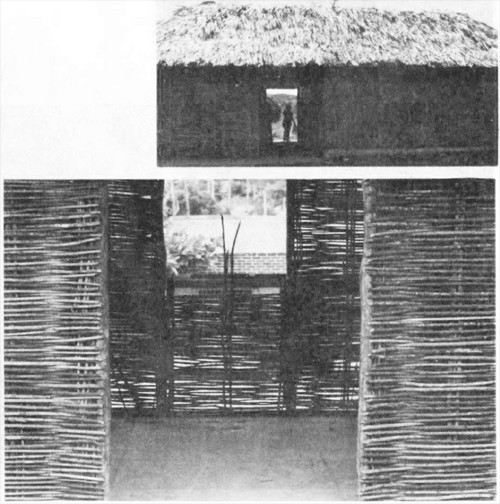

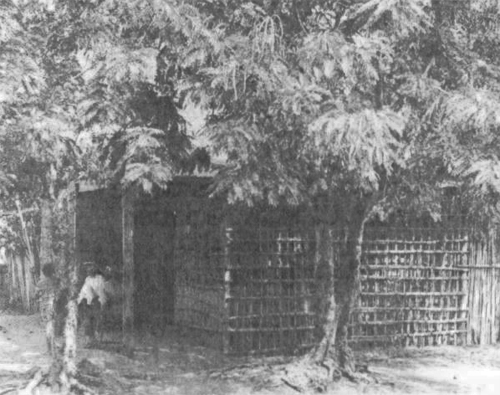

El sistema de Rejilla o Trabilla:
En este sistema a partir de los Parales que constituyen los elementos portantes , se construye la estructura que sirve de soporte al relleno haciendo un “tejido” con ramas delgadas colocadas vertical y horizontal-mente. En este caso los horcones se en-cuentran incluídos dentro de la cerca.
El sistema del Embutido:
En este sistema los Parales también constituyen la estructura principal de la Cerca, así que después de colocados éstos, se procede a colocar la Estructura Complementaria que está conformada por soportes verticales y por elementos horizontales.
El Material de Relleno:
El material de relleno constituído por un compuesto de tierra y fibras vegetales y animales, además de cumplir funciones de aislamiento térmico, le confiere al conjunto elasticidad por sus características plásticas y contribuye a la rigidización de la estructura por su resistencia mecánica.
Estos son elementos que se colocan una vez finalizado el armado de la edificación.
Están compuestos por las puertas y ventanas, los pisos, el pretil o corredor y el repello o embarre.
PUERTAS Y VENTANAS
Una vez levantada la cerca se continua con la colocación de las puertas y ventanas, aunque algunas veces se aplica el Embrute o Embarre antes de colocarlas.
Tradicionalmente estos elementos de la construcción son fabricados con las maderas del sitio y son los artesanos locales los que se encargan de elaborarlos, de acuerdo con una tipología que ya es tradicional, puertas y ventanas generalmente, de dos hojas. En la actualidad se comienzan a introducir las puertas y ventanas metalicas o de madera de producción en serie.
Cuando se trata de pisos de tierra, al terminar de colocar el empalme se debe realizar la nivelación del piso.
Así, de esta forma, luego de colocadas las puertas y ventanas se procede a la ejecución del piso propiamente dicho.
El piso se nivela más alto que el suelo de afuera, de tal forma que además de proteger la casa de posibles inundaciones los materiales de la pared quedan protegidos del agua lluvia que corre sobre él suelo alrededor de la casa.
Se finaliza con el Amasado como parte del mantenimiento de la casa y que le confiere un aspecto "liso" al piso, generalmente esta actividad la realiza la mujer de la casa.
La introducción del cemento en la región permite la utílízaclón de este material en algunas partes de la casa como en los pisos. Estos en algunos, casos llevan como acabado un afinado de cemento y arena.

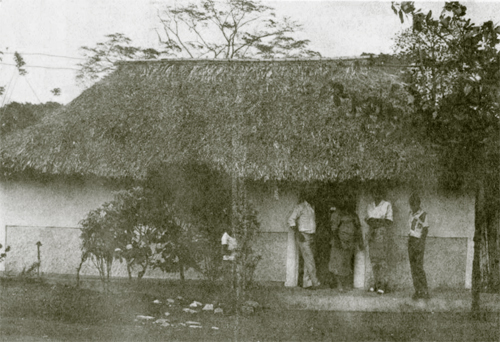

Una case de bahareque no se encuentra totalmente terminada, sino cuando alrededor de la casa se construye un anden, cuyo ancho está en relación directa con el voladízo del alar.

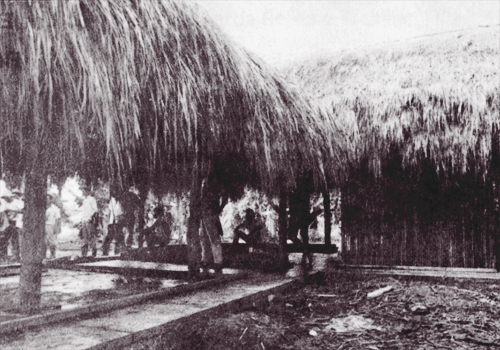

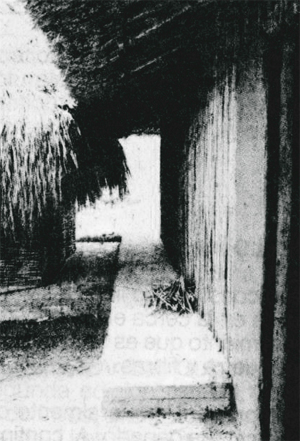

A continuación se limita el corredor con estacas y tablones o piedras, el cual luego es rellenado con tierra que es compactada con un pisón.
Actualmente los bordes del corredor se ejecutan también con bloques de arenacemento. El acabado del piso se hace tambien con cernentoerena añnado.

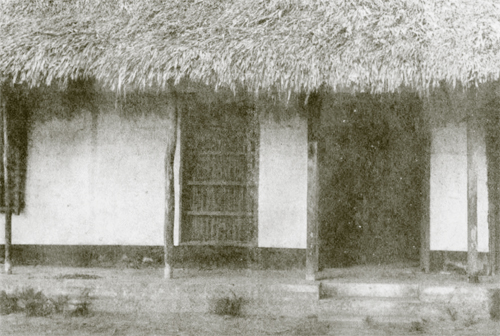

El proceso constructivo llega a su fin cuando se aplica en la cerca el material de relleno y revestimiento que es una mezcla compuesta por tierra y fibras.
La cual se prepara, generalmente con tierra y “estiercol” de ganado. A continuación se “pisa” y se deja reposar antes de su aplicación.
Primero se coloca sobre la cerca una capa base gruesa, el Embarre o Embrute, antes de aplicar el Repello propiamente dicho.
El acabado del repello en algunos casos es reforzado con:
• La ejecución de un Zócalo en la fachada de la casa, o se le agrega al repello cemento con el objeto de mejorar la resistencia del mismo.
• Finalmente se revisten las paredes de la vivienda con cal, carburo, o pinturas industriales.
BIBLIOGRAFIA
Association Grenobloise de recherche architecturale, Recommandations pour la conception des batiments du Village Terre, Ministere de I’urbanisme et du logement, Francia, 1982. CRATERRE, Técnicas mixtas de construcción con tierra, Rexcoop, Lima, Perú, 1989. Diaz Gutierrez, Anibal, Quincha prefabricada, segunda edición, ININVI, Instituto na-cional de investigación y normalización de la vivienda, Lima, Perú, 1986.
Hidalgo López, Oscar, Manual de construcción con bambú, Estudios técnicos colombianos Itda. editores, Bogotá, 1981. Hidalgo López, Osear, Nuevas técnicas de construccion con bambú, Universidad Nacional de Colombia, 1978. Instituto Geográfico Agustín Codazzi, Monografía del departamento de Sucre, Editorial Bedout, Medellín, 1969.
Instituto de Capacitación de la Industria de la Construcción, Manual del Albañil, primera parte, Méjico, 1981.
Junta del Acuerdo de Cartagena, Cartilla de construcción con madera, Editorial Colina, Colombia, 1980.
Servicio Nacional de Aprendizaje, SENA, Formación abierta y a distancia, Cartillas de autoconstrucción, NO.2 Herramientas y equipos, Bogotá.
Servicio Nacional. de Aprendizaje, SENA, Construcciones sismorresistentes, Manual técnico de capacitación, PPPU, SENA, Bogotá.
Universidad Nacional de Colombia, Seccional de Manizales, Departamento de Arquitectura, Guadua y madera aplicadas a nue-vas tecnologías de vivienda popular en Caldas, Centro de Estudios del habitat popular, CEHAP, Medellin, 1986.
CRÉDITOS VERSION DIGITAL:
Escaneo y organización de textos Regional Caldas
Luz Marelby Giraldo
Líder Biblioteca
José Julián Escobar
Auxiliar de Biblioteca
Cindy Nayely Taborda
Aprendiz Tecnóloga en asistencia administrativa
Equipo de gestión del Sistema de Bibliotecas:
Martha Luz Gutiérrez Ortega
Gestora Del Sistema De Bibliotecas SENA
Adriana Rincón Avendaño
Diseñadora Gráfica Líder Proyecto De Digitalización Del SBS
Versión Digital:
Alberto Mario Angulo Flórez
Instructor SENA
Angie Tatiana Lozano Calderón
Coordinadora a Cargo SBS
Angie Tatiana Lozano Calderón
Aprendiz Producción Multimedia SBS
Centro de Gestión de Mercados, Logística y TIC’s
SENA – Bogotá
Centro de Gestión de Mercados, Logística y TIC’s
SENA – Bogotá
2012
